這隻以前改過,但是這隻改法增加了光圈定位鋼珠,稍微有些不同,所以再貼一次。

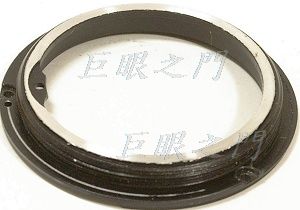

這個步驟一樣,把原來的座子車到可以對到無限遠。

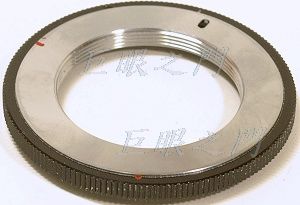

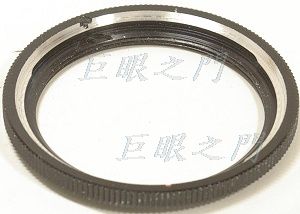

把原來的鎖環倒過來車個凹入的區域。
車的區域要配合 Nikon F 接環,接環倒過來可以卡入接環。

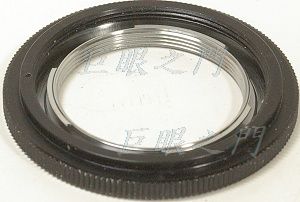

另外一面,這樣可以由此面鑽接環螺絲孔,這樣做同心度會比較好。

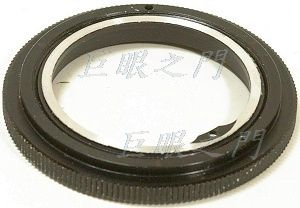

倒著鎖上,把兩個面車到同樣高,這樣上面就可以鎖接環了。

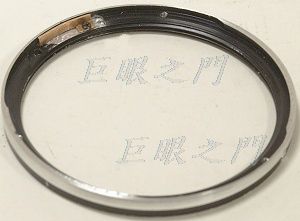

鎖環外圈車小了,以便可以卡在原來的光圈環內。圖中的銅片是光圈定位鋼珠的彈簧片。
這是光圈定位鋼珠的機構,頂著一個小鋼珠。

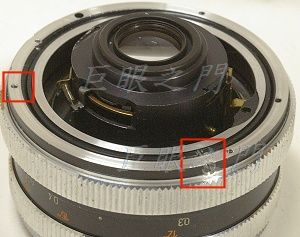

右方的紅框中橫著鎖一個固定螺絲,這樣原來的鎖環就可以固定角度了,上面可以鎖接環,左方紅框中就是接環螺絲孔。
D.T. Tang 製作
