超廣角,鏡主要改為 LM 接環,本來以為有些難度,但改完了覺得其實還好,沒很困難。

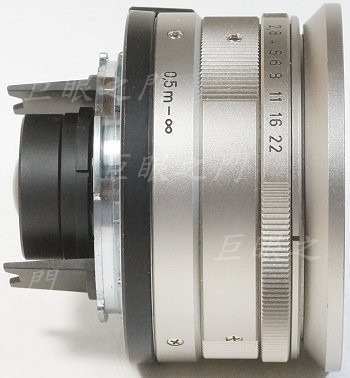

側面,本來鏡主說光圈值怎麼是歪的,沒對到中線,其實本來就這樣,鏡頭要裝到機身轉個角度就會正常。

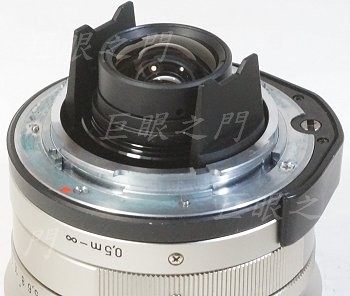

尾巴,外觀都差不多,不過因為後鏡組很凸出,所以有凸出物保護後鏡組,免得放在桌上會碰到後鏡組。

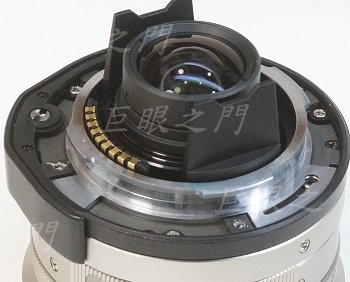

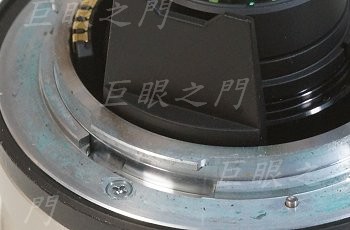

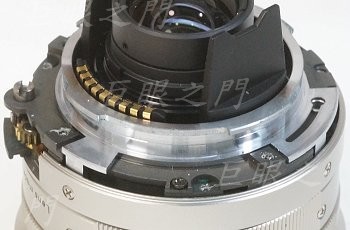

這一系列的接環都很會長銅綠,可能是因為電路的關係,所以 G 機身沒用時電池應該要取出。
另一個角度。

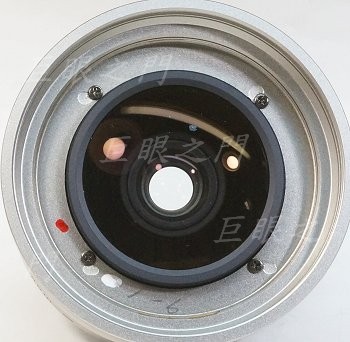

銘環拆掉,有四隻螺絲鎖住濾鏡環以及鏡組。
螺絲拆掉濾鏡環即可取下,裡面的鏡組也可以取出。

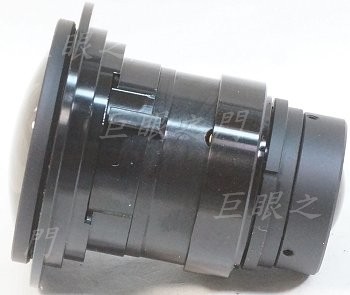

取出的鏡心。
鏡組底下有墊環,是調整無限遠用的。

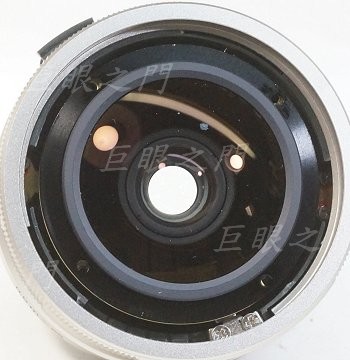

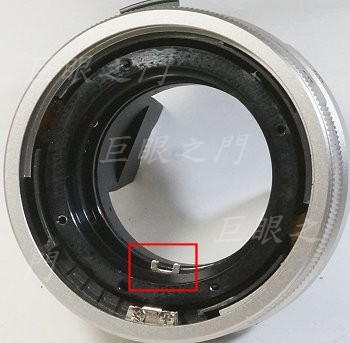

缺口是卡住鏡心光圈機構用的。

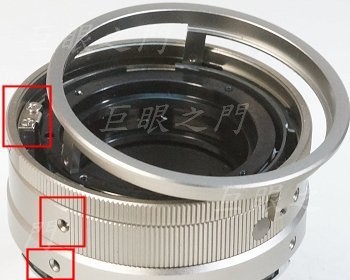

下方兩個紅框中的螺絲拆下,最上面的環就可以取下。上方紅框中的零件是光圈連動機構。
把複螺紋調整到最近對焦位置,光圈環稍微歪一下就可以取下。
尾巴外面的零件拆掉,這些都沒用。

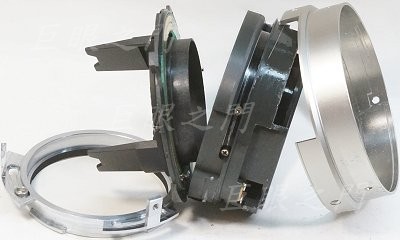

都拆開。黑色的保護後鏡組的零件與電路連在一起,可以拆開。最左方的接環用不到。最右方的環還要用到,有缺口的部分要車掉。

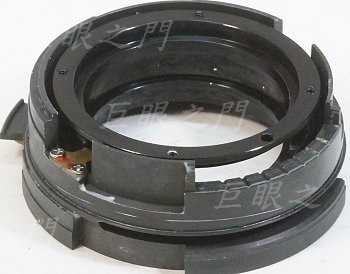

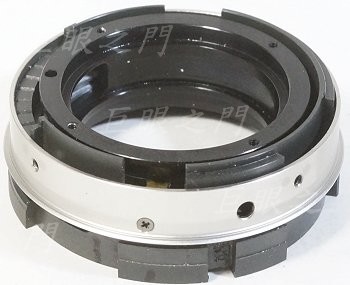

基座部分,這個部分無須拆,最左方的凸出物要磨掉,但磨的時候要把鎖有縫隙都塞住,否則會有鋁屑進入縫隙。

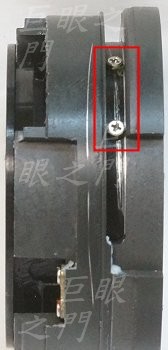

下方的螺絲可以拆掉,拆掉後可以對到更近,大約可以對到 0.15 m。

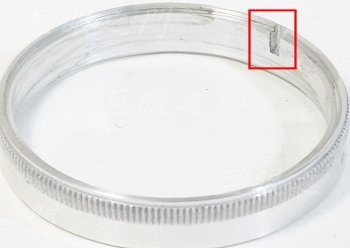

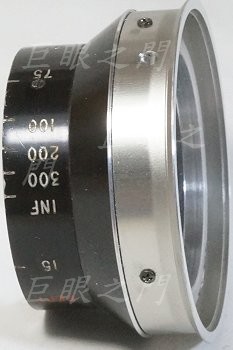

最後面有缺口的外環要把缺口的方向車掉。車的時候,要像圖中鎖在一個廢零件上再車,否則太薄了容易車壞。
把車好的這一截鑽孔打螺絲鎖在基座上,位置要比對過,前面其他零件裝好後,光圈數值要能對正。

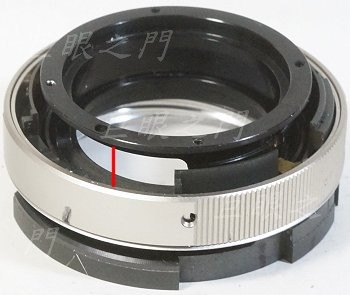

把原來在這個環外面的環放回去,調整到最近對焦位置,紅線的部分縫隙就會比較大,光圈環比較好裝。

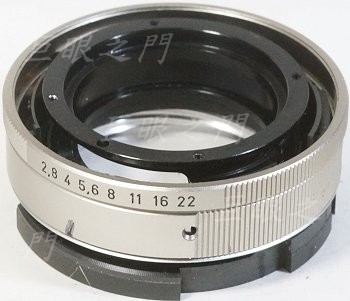

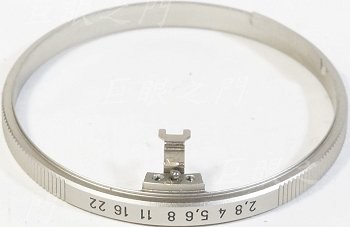

光圈環裝上。

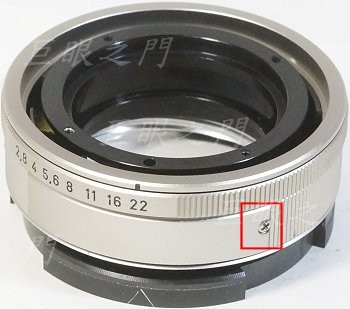

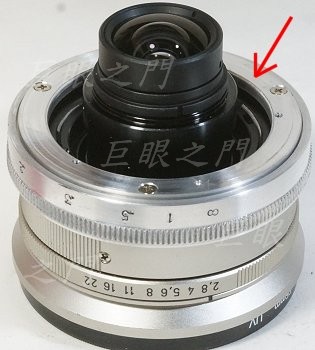

最前面的環裝回,紅框中的螺絲裝回,最後再把鏡組以及濾鏡環裝回,這樣前面就不需要再處理了。

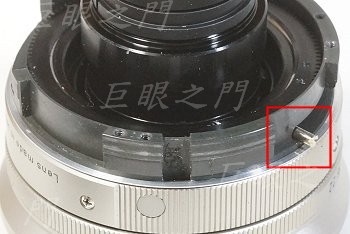

原來限制對焦環轉動角度的螺絲,換成長的柱狀螺絲。

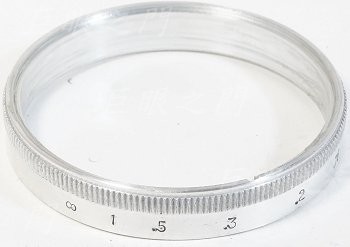

做了對焦環,上面用字模打上距離表尺。
這個角度有凹槽,要卡住限制對焦範圍的那隻柱狀螺絲。
對焦環裝上,後面再車個鋁環將對焦環壓住,鎖在原來鏡尾的螺絲孔中。

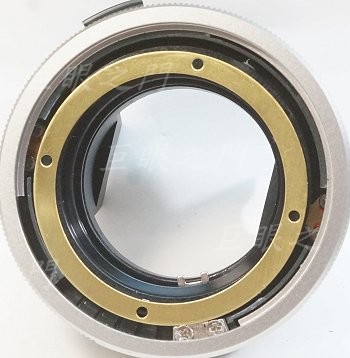

再鎖一片鋁環上面要鎖 LM 接環。為何要兩層鋁環,原因是原來鏡尾的螺絲孔太外面了,外徑會太大,會頂住 M 機身的退鏡鈕。所以上面這片鋁片的螺絲要鎖在較內側的位置,原來防止撞到後鏡組用的護環也放回去。
LM 接環鎖上。

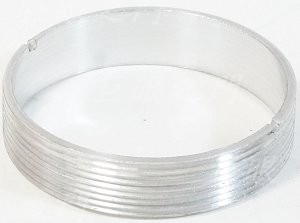

車了個 M39 螺紋環,要鎖住尾巴的保護板。

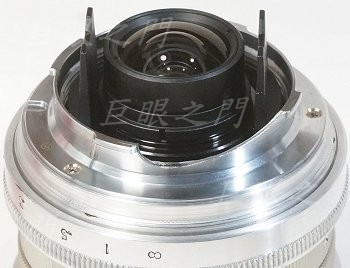

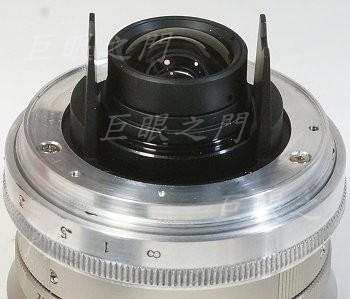

鎖上螺紋環,將護板頂住。

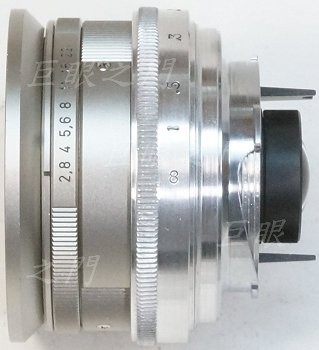

側面全貌。

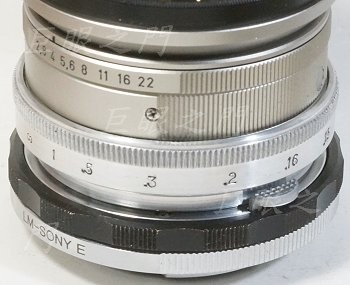

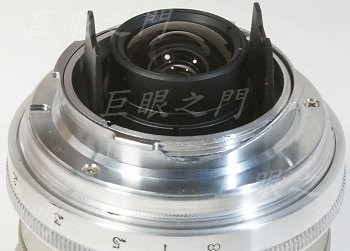

最後面一節要稍微小些,這樣才能裝上這種結構的轉接裝置。

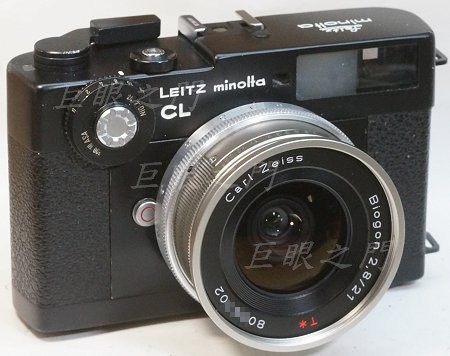

裝上 M 機身,不會頂到按鈕。
試拍看看,A7R 最大光圈 2.8,看起來邊緣失光還滿明顯。
縮兩級,還是明顯失光,應該是數位機 CMOS 前的濾鏡太厚。
縮到 11,還是失光,不過原圖的解析度很高。
