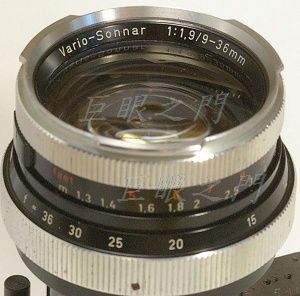

這隻是 8 mm 的老電影鏡,原來是裝在一台自動的電影機上。
側面還有旁路光學系統,應該是取景用的,原來有長長的一隻光學系統,圖中已經拆掉。

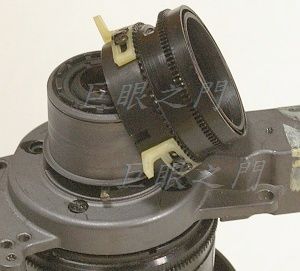

側面看起來有許多齒輪狀的部份,是與機身連動的,變焦以及光圈皆由機身內的電子電路與齒輪加以控制。

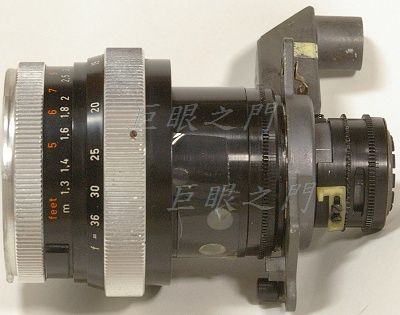

尾巴長這樣。
圖中最上面的 C 型彈性金屬片拆開就可以將尾巴的光圈連動裝置拆下。

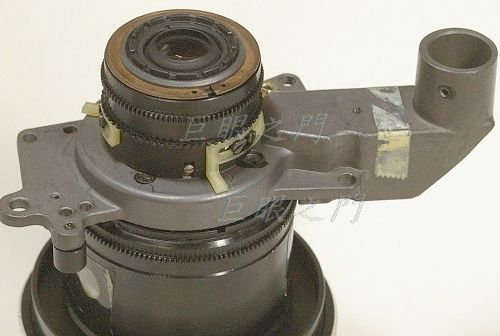

原來的主人修改了一個環。

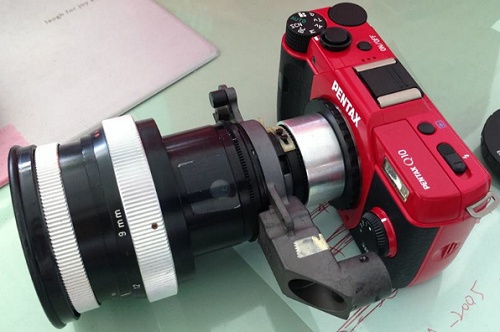

原來也做了一個 C -mount 的接環,鎖在轉接環上,這樣裝在 Q 上面用,有點醜,不像鏡頭。但是尾巴那個光圈連動環是會轉動的,這樣的尾巴沒有地方固定,於是找我幫忙弄,看了也很頭大,這怎麼固定呢,要固定在不可動的部位才行啊。
先拆吧,尾巴的 C 型金屬片拆下來,連動環取下。
座子上的螺絲取下就可以將奇形怪狀的部份整個取下。

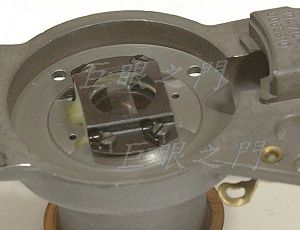

這是那個奇形怪狀的尾巴內部,有個分光器在裡面,用金屬片鎖著。這個分光器原來的作用應該是將一部份光線折射到長長的取景器中。

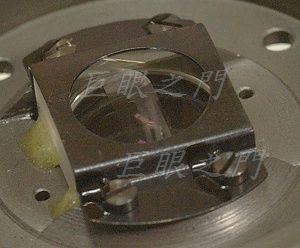

分光器的近照,這個分光器本來想拿掉,但是考慮到它有厚度,因此算是整個光學系統的一部份,拿掉了一定會影響焦點的位置,也可能有別的影響,於是最後還是保留著,不過加工時要先取下。

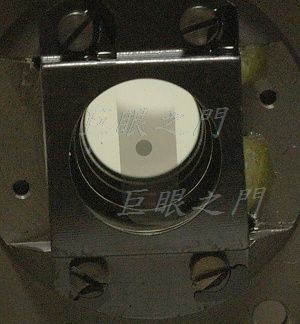

很詭異,透過分光器看起來會有個比較暗的中心,不知道是什麼功能,因為這些零件在光圈葉片附近,實際拍攝時應該看不出來。 這樣的結構光圈很難弄,因為不能由直徑來估計光圈值。照理說中間比較暗,直徑縮一點就應該減一級,但是實際上似乎要縮很多才會減一級,實在不太懂為何會這樣。

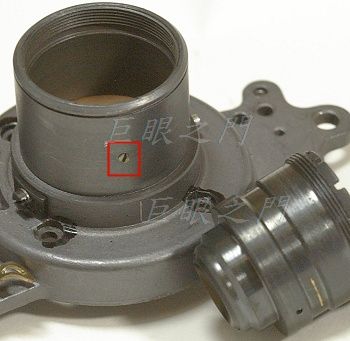

紅框中的螺絲鬆開就可以將後鏡組整個取出,這樣才能加工。

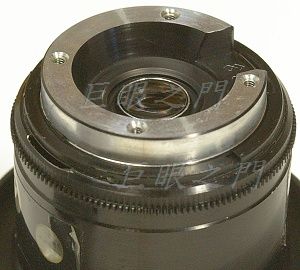

剩下的鏡座。
奇形怪狀的零件旁邊都鋸掉了,鋸完了再車成圓形。

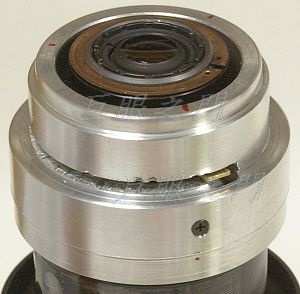

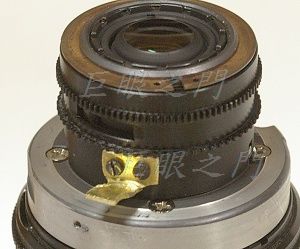

把光圈連動環裝回,上面做了銅片連動裝置,要與外面的光圈環連動。

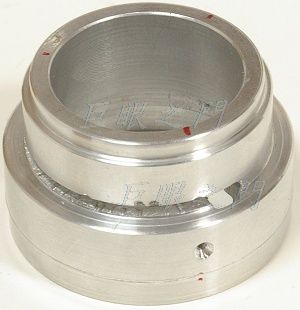

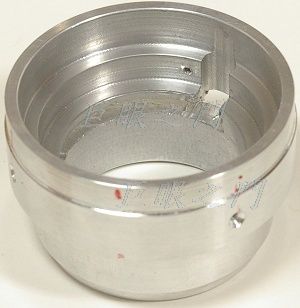

做了個鋁環,要鎖在外面,裡面要挖個槽以便讓銅片穿過。

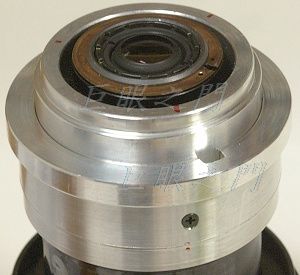

外面的外觀,槽開的不太好,不過沒關係,外面看不到。

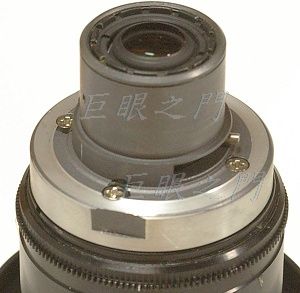

這樣鎖在尾巴上。光圈連動銅片稍微穿出來一點,這樣光圈環就可以卡上去。
光圈環裝上。
光圈環上面再鎖一個擋環,這樣光圈環才不會掉出去。

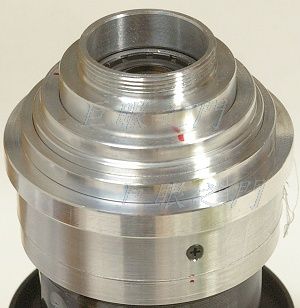

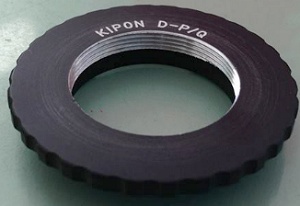

尾巴上是原來車好的一個 C 接環,要固定在鋁環內。

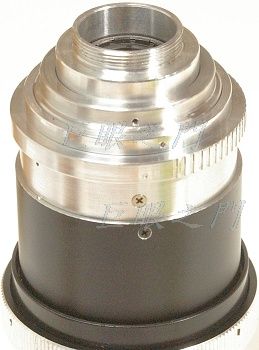

因為底下的部份還有空隙,有點難看,找了個廢鋁環車修了裝上,好看多了,比較像鏡頭了。

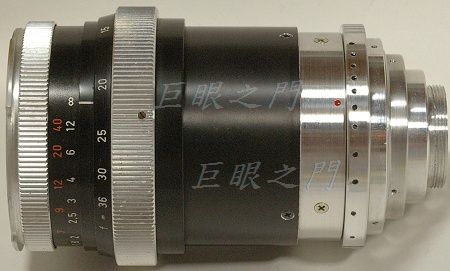

側面的外觀。 此鏡的光圈環有點詭異,用單眼粗估光圈似乎不是線性的,也就是說每一級之間不是等距離的,只好用目測開口的方式概估一下,做些記號,反正實際上用機身的測光吧。
此外這個螺紋接環裝起來是否能對準中線也不知道,不過因為是用固定螺絲,所以還可以調整。
