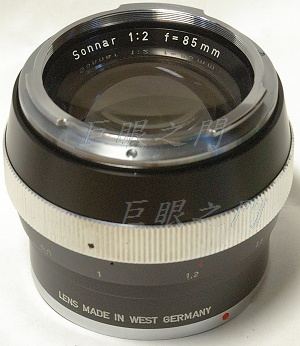

這是隻老獨眼龍的鏡頭。

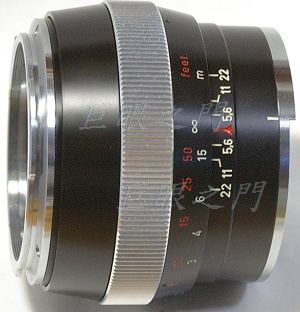

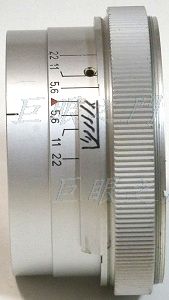

側面,此鏡原來沒有光圈環,光圈環是在機身上。

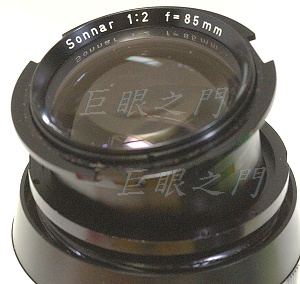

光學結構 3 群 7 片。

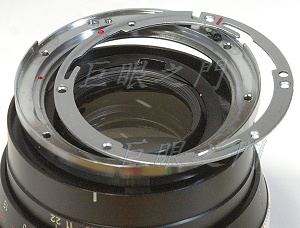

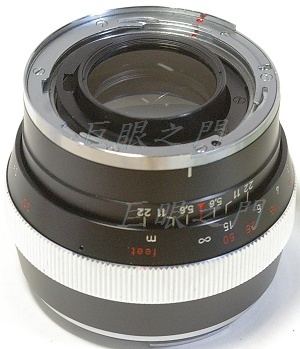

尾巴,有卡式的接環,這些接環零件要拆掉。
螺絲鬆開就可以取下。

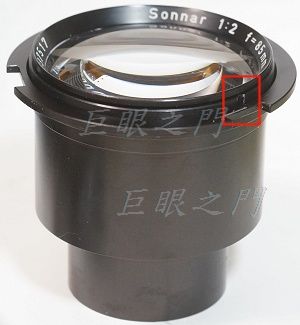

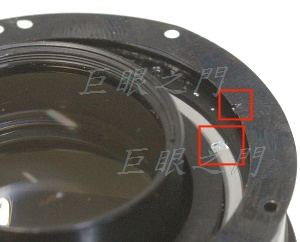

接環下方有個薄薄的金屬片,邊緣有個小小的彎下去的部份(上方紅框中的位置),什麼作用呢?原來底下銀色的環內鎖了一圈鋼珠,是作為光圈轉動滑順之用,但是該銀環不能太緊也不能太鬆,而上面彎下去的小凸起就是卡住銀環 的卡槽(下方紅框中的位置),使它不會亂轉,所以改鏡的話,此薄金屬片還要裝回去比較好。
這是薄金屬片取下後的外觀,很簡潔。
鏡主要改 M42,但是這樣的狀況無法對焦無限遠,因此尾巴可能要車掉一些。
要車尾吧,最好把鏡心取出。前面的外框上有三隻螺絲,取下後就可以將鏡心取出了。
鏡心的前方側面有卡槽,如果改鏡時光圈處入塵就可以由此拆開清理。

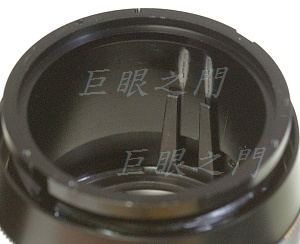

裝回時要注意裡面有個叉狀物,鏡心的光圈連動凸起要剛好卡進去。鏡身內壁上的兩條白線只是陽極處理時沒染到黑色的部份而已,沒有特別意義。

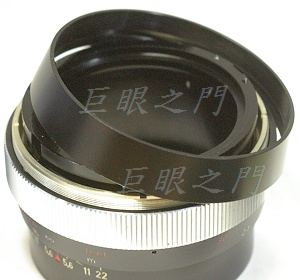

對焦環的前段可以轉下來,裡面有個帶卡槽的銀環,轉鬆後才可以調整無限遠。

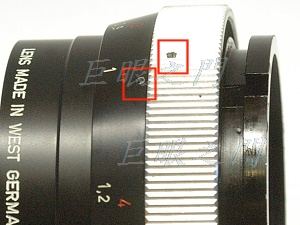

左側的止付螺絲應該只是鎖住表尺環的,有一隻很緊,鬆不開,只好不動它了。其實此鏡的無限遠調整是在右方紅框中那隻螺絲,配合內側銀環鬆開,將此止付螺絲鬆開弄一下就可以把無限遠向後調整了。
如果前面鎖環太緊拆不開,那就要把對焦環轉下來把圖中斜線部份磨掉,以便使鏡心能後退,但是要注意,要仔細評估鏡心能後退多少,因為裡面的複螺紋有後退的極限,不能超過極限。如果磨這裡還有個附帶的好處,就是可以對焦到更近。
研究了一下,原來沒有光圈環,所以要做出光圈環來,要怎麼做呢?設計圖如左,先要把鏡身車短,然後裝上接環,而接環與鏡身之間的部份要稍微凹入,這樣光圈環就可以卡在裡面轉動而不會前後移動了。

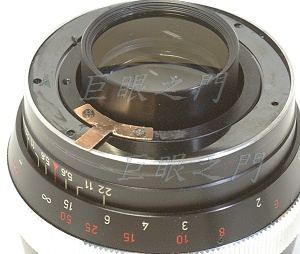

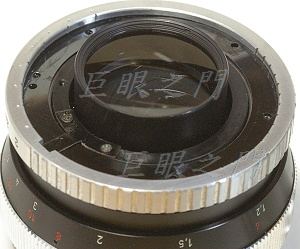

開始施工,先把尾巴車短。在原來鎖光圈連動裝置的螺絲孔處鎖了一個銅片零件,以便卡在光圈環內與光圈環連結。

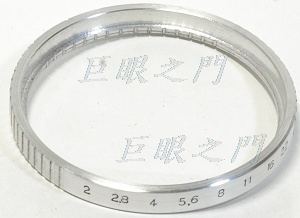

這是光圈環,用鋼字模打了數字,其他用銑刀切了花紋槽,切的不夠好,因為買到的小分度頭不夠精細,每格的間隔竟然不太準確,將就吧。
光圈環的內側也磨了光圈定位的凹槽,有半級定位。

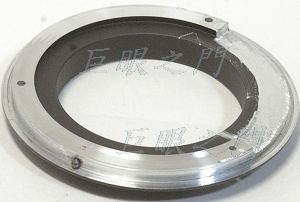

M42 接環,右方凹下處是要避過伸出的光圈連動銅片。左下方的小凸起是定位鋼珠。

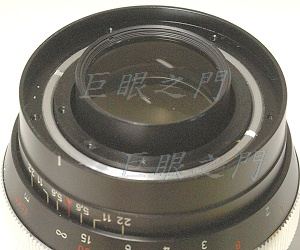

由接環縫隙中看得到銅片,所以噴了黑漆。原來的薄金屬片裝回去,以便固定內部鎖螺紋的鋁圈角度。

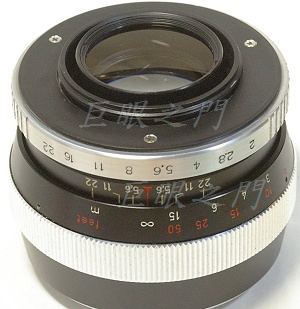

裝上接環,這個接環的螺絲是將就原來的螺絲孔,但其中有兩個是 1.6 mm 的螺絲,一個是 1.4 mm 的螺絲,所以萬一拆開維修要裝回時要注意螺絲尺寸。
這種接環的鏡頭理論上都可以這樣改,改 Nikon 應該也可以,後面車多一點而已。
D.T. Tang 製作
