這隻以前也改過,這次改 M42 ,不過不是用特製的大接環。

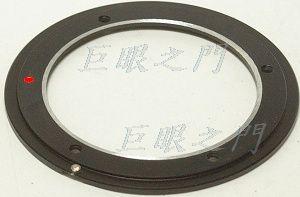

鏡主容許破壞性改,那就容易了,把原來接環的尾部車掉。
此鏡的無限遠調整在對焦環的花紋橡皮底下,調了一下還有很多的調整空間,所以才能像這樣改。

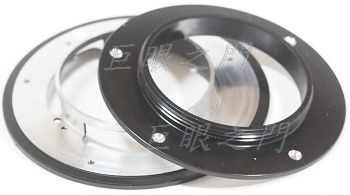

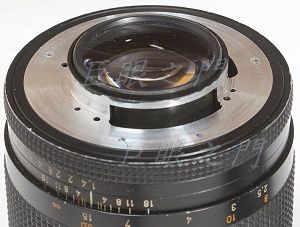

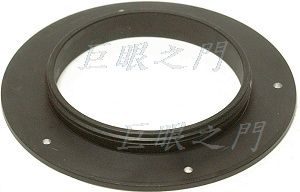

把一般的 M42 接環車薄一些鎖在鏡身上,中間還要墊著上圖中車掉尾巴的部份,因為光圈環要靠那個環來頂住。

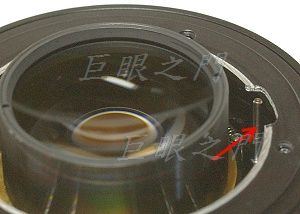

紅框中的位置要注意,這裡有一隻接環螺絲,但是底下有光圈定位彈簧片的機構,所以此處的接環螺絲不能太長,免得把裡面的零件頂變形。

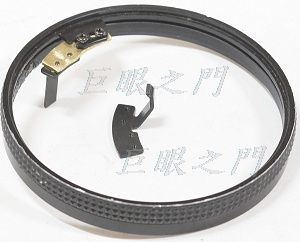

如果要做非破壞性改,那光圈環上的凸起就不能剪掉,要做個銅片,把原來的零件鎖在銅片上。圖中中間黑色的零件是原來的零件。
這隻桿子會頂到上方的擋板,所以擋板要挖掉一些,因為每隻鏡頭實際焦距其實都有些誤差,如果調整無限遠的結果,不會頂到擋板,當然就無須去挖擋板。

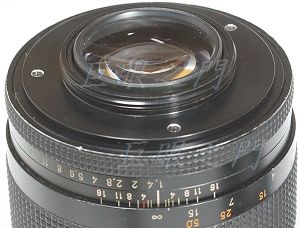

整個鎖起來就完工。
另一種改法是把原來的座子車薄,但是護環不切掉,保留,最後再把凸出於 M42 接環的部份車掉。

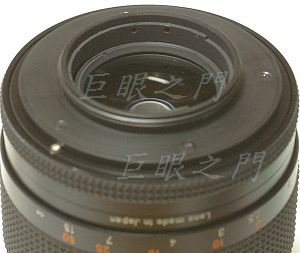

座子車薄,車短,先放上去。
再把接環裝上。

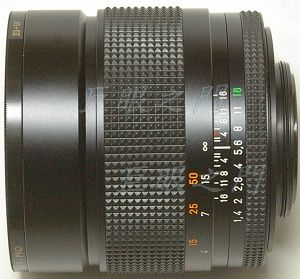

側面的外觀。
D.T. Tang 製作
