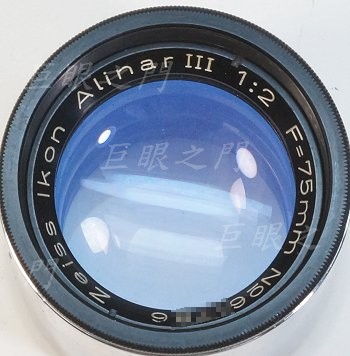

老蔡司投影鏡,結構應該是 4 群 6 片雙高斯。

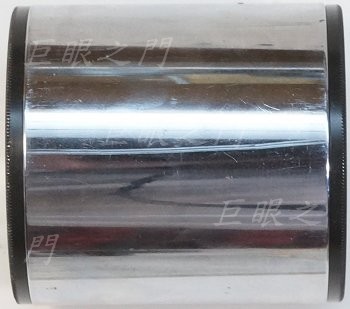

側面。

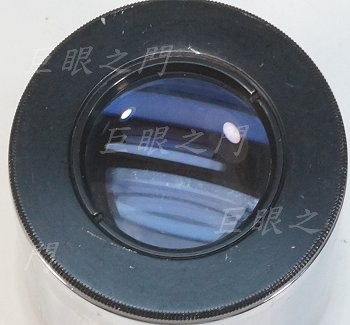

尾巴。

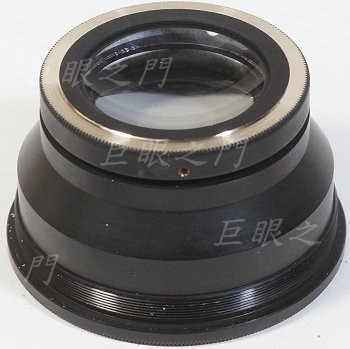

左方是後鏡組,右方是前鏡組。

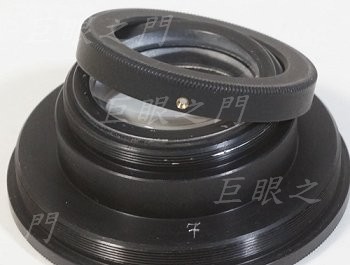

尾巴的鎖環上有止付螺絲,鬆開後可以將鎖環轉下來。
評估了一下,前後鏡組之間,勉強可以塞進去一個光圈組。因為會頂到一點,所以前鏡組的鎖環外側稍微車掉一點。

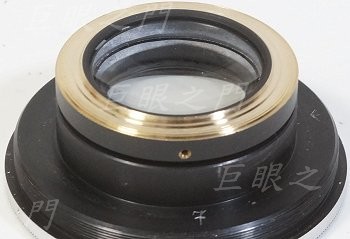

光圈葉片的位置應該要接近後鏡組,所以後鏡組外圍要車多些,已經車到不能再車了,厚度大概只剩下 0.3 mm。

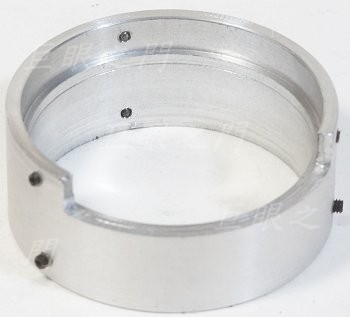

做了鋁環,要套在後鏡組外,側面用止付螺絲鎖上。

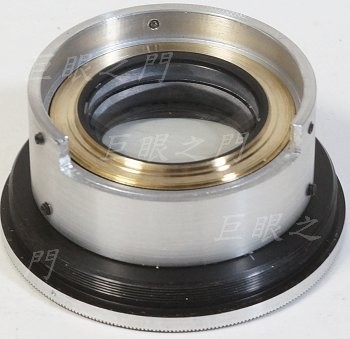

套在後鏡組外。

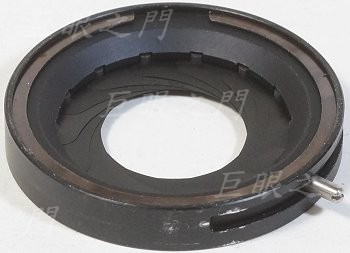

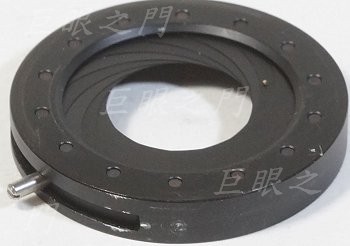

光圈組件,這一面要對著後鏡組。
光圈組件另外一面。

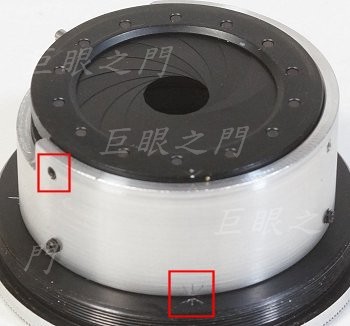

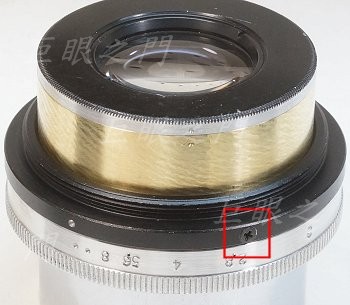

側面也用止付螺絲鎖住。下方紅框中做的記號是鋁環與後鏡組的相對位置,裝配時要對準光圈數值才會正確。光圈組件也要做記號對準鋁環。

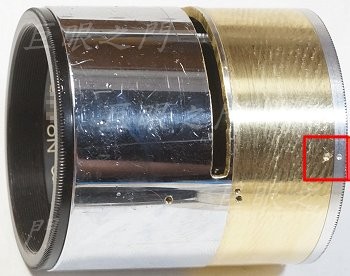

紅框中的記號是後鏡組轉上外殼時對準的位置。後面車掉的部分是 M58 螺紋環裝上時對準的位置。在距離螺紋環稍微再左方位置挖槽,要安裝連動機構。

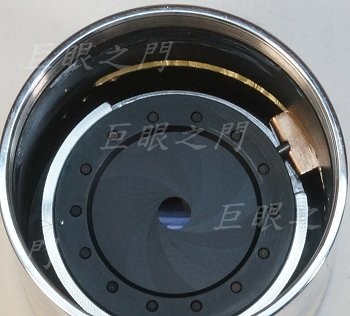

光圈連動裝置。
要由槽中卡住光圈連桿。

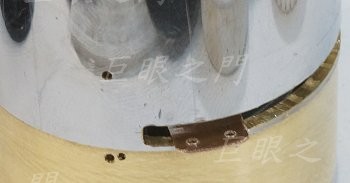

外側的狀態。
鎖到光圈環上。

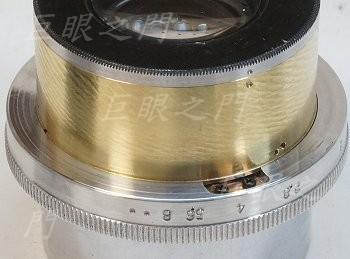

後面的 M58 螺紋環由側面用螺絲鎖上。

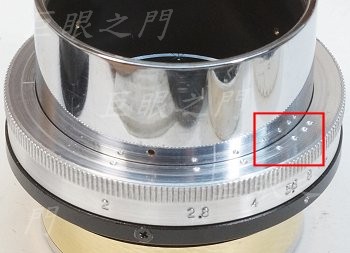

光圈環另外一面,凹痕是光圈定位鋼珠用的定位點。
上面鎖上一個鋁環擋住光圈環。

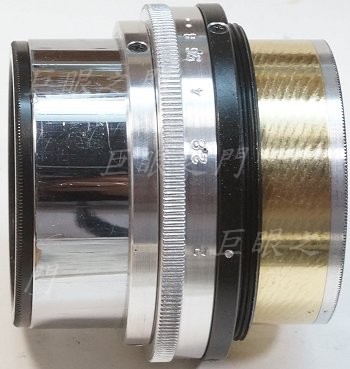

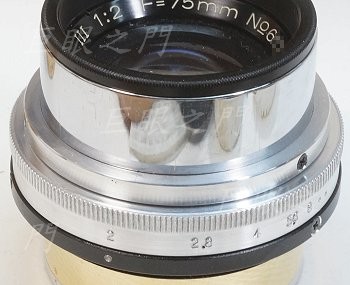

加光圈完成,側面。

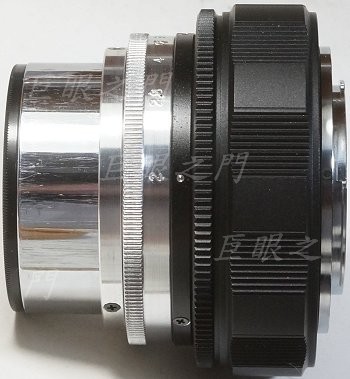

裝上 M58-M42 的 25-55 mm 對焦筒,後面再接上 M42-NF 轉接環,完工。有些零件還要送去做陽極。
本來這個鏡應該不用這麼大的對焦筒,後鏡組不大,可以整修後用 M52-M42 的對焦筒,外觀會小一點。但鏡主覺得還是不要破壞原來的鏡筒,這樣前後鏡組的距離才不會改變。這個想法也有道理啦,雖然車開重做尾巴,外觀可以小一點,但難度較高,前後鏡組的距離不能改變,後面還要做出連結的零件,應該會花更多時間。

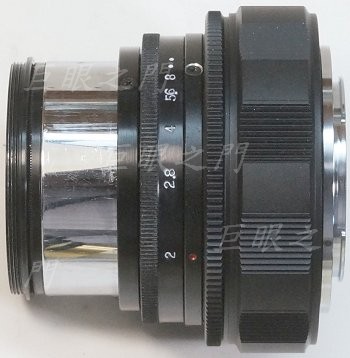

陽極做完後的外觀。
