Contax 有兩隻微距鏡,以前改的是那隻可以對到 1:1 的,這隻只能對到 1:2,不過光學結構應該是一樣的。

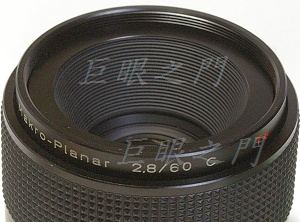

前面有很深的凹入。

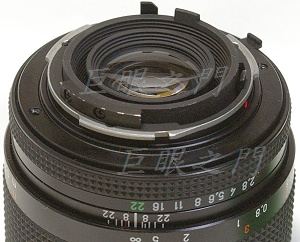

尾巴差不多,四周有四隻螺絲,拆下就可以將接環取出。

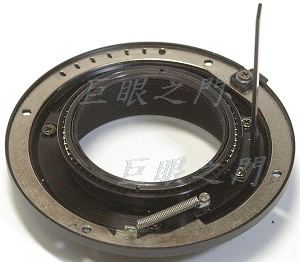

尾巴,這個光圈定位用的金屬環還要拆下來使用,只要把圖右上方的螺絲轉鬆就可以將環取下。

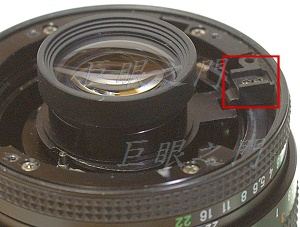

這個凸出要拆掉,不然改 Nikon 會頂到接環內側。

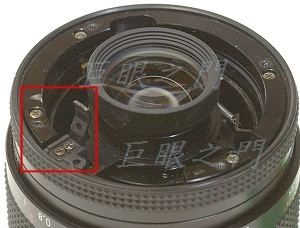

紅框中左上角有螺絲,此螺絲共有四隻,那是鎖住尾巴外環的,外環與景深環是一體的。

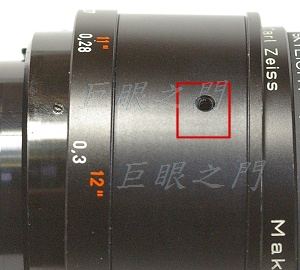

因為法蘭距不足,所以要調整無限遠。本來以為花紋橡皮底下的螺絲是調無限遠的,但調不動,只好拆下研究。
圖中的景深環已經取下。

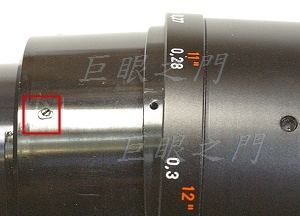

發現祕密了,三隻螺絲拆下,可以把對焦環由鏡頭前方取出。紅框中這裡的螺絲才是調無限遠的,四週共有六隻。

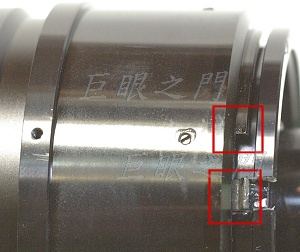

此鏡無限遠調整完畢時,上方紅框中的凸起要頂住下方紅框中的類似對焦定位器的零件。
此鏡調無限遠有點麻煩,因為轉到無限遠時調整螺絲會縮入景深環,所以要把景深環先拆下,但是拆下了景深環,尾巴的長度又不對了。所以我的方法是,先將景深環拆下,再把無限遠調到極限,把景深環裝上,對到無限遠後做記號,把景深環裝上,再把無限遠位置依照記號調好鎖緊。

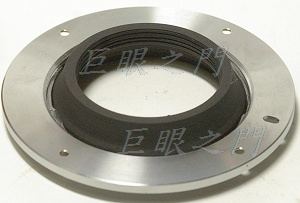

尾巴接環,裡面黏了一個塑膠護環,護環的內徑要與原來的護環一樣才不會擋住成像區域,長度則是不能頂住鏡心零件。接環的最外面一圈要車掉一點點,不然會頂到光圈環,此圖是車修之前拍的,車修之後忘了拍。
這裡原來的連桿已經拆除,換了比較短的螺絲鎖上底下的光圈連桿。
鋼珠裝回,光圈定位環裝上。

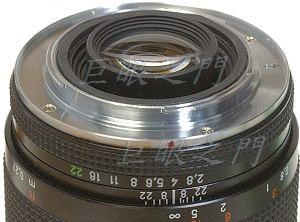

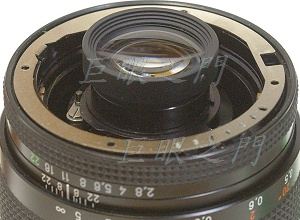

鎖上接環,完工。
D.T. Tang 製作
