這隻以前改過,這次是改 Nikon F 接環,但鏡主說要非破壞性改。

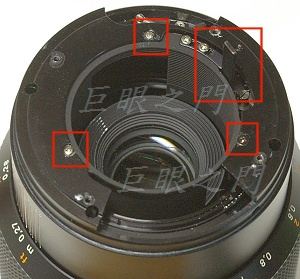

非破壞性改,那大紅框中這隻凸出的桿子就不能剪掉,要再想辦法。小紅框中的三隻螺絲鬆開,裡面的護環可以向下縮進去。

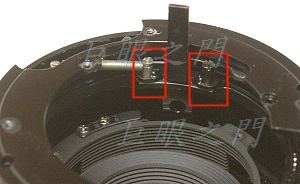

把裡面的護環縮進去了,看到這個凸桿是由兩隻柱狀螺絲鎖著,圖中左方的螺絲上有條彈簧拉著,右方的螺絲功能不明,裡面有個金屬片會被推動,但是好像沒什麼作用。

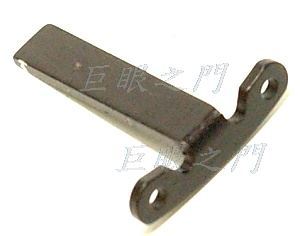

這是拆下的凸桿。

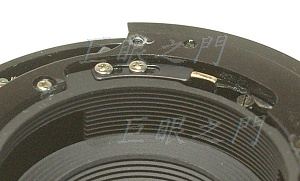

零件堆裡面找了一個短的凸桿換上,磨到比裝接環的面低一點點,不會頂到接環就好。
再把尾巴的護環復原,凸桿剛好頂到護環上的金屬片。如果凸桿不裝會怎樣呢,不行,裡面的零件會亂轉,某些角度對焦時會頂到某些零件。

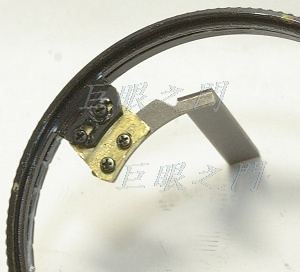

非破壞性改,這裡原來的凸桿就不能剪掉,零件要重作,圖中已經用銅片重新做了。
此鏡的光圈定位鋼珠很奇怪,怎麼有孔呢?太詭異了吧,研究了一下,恍然大悟,其實這個鏡本來被拆過,也許本來想自己改,但是鋼珠不見了,於是用了一個類似鑰匙串用珠鏈上的金屬珠,大小還剛好。當然這樣不好,還好手上有一樣尺寸的鋼珠,於是換掉了。

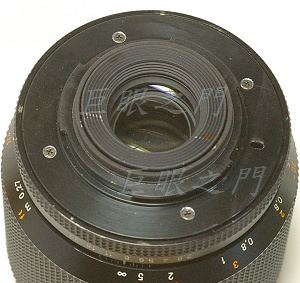

鎖上訂做的接環。

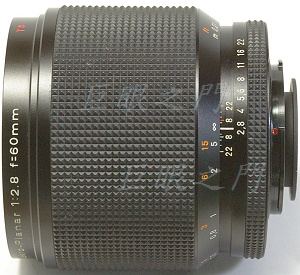

原來外面的一節護環不能用,因為太長,會裝不進 Nikon 的機身。
此鏡其實對不到無限遠,差了一點點,不過無限遠已經調整到極限了,既然是微距鏡,應該也不一定要對到無限遠吧,拍近的就好。至於無限遠怎麼調整,以前的改鏡資料已經貼過,請自行參考吧。
D.T. Tang 製作
