這隻以前改過類似的,但結構不同,這個比較難改。
這一系列尾巴都差不多,忘了拍。

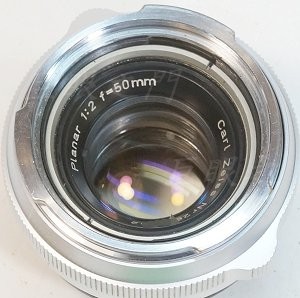

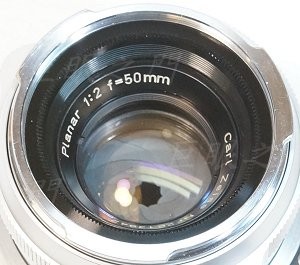

前面的鎖環可以拆掉。
卡式濾鏡環也取下,縫隙裡面有無限遠調整機構,可是這個縫隙太小了,又很深,調不到,只好算了。
鏡心可以取出,裡面與其他同系列的結構相同。

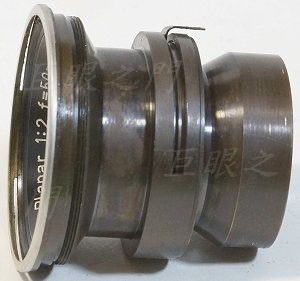

鏡心。

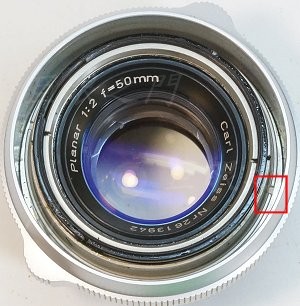

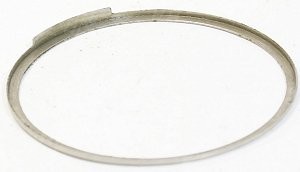

鏡心前面有個墊環,這個墊環是有學問的,上面有個凸起,鎖回時凸起要卡在鏡身的凹槽處,這樣在鎖前面的鎖環時,這個環就不會跟著轉。

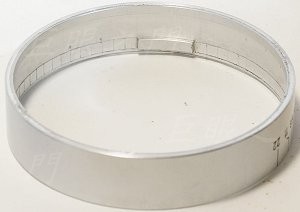

無限遠不能調,不過研究一下還是可以改 Nikon,原來的尾巴拆掉,就可以把景深環拆下來,要車到與鏡身齊平,要小心車,很薄,很容易飛出去,飛出去就打爛了。

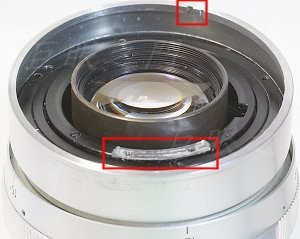

裝回原位,上方紅框中有個缺口要對準鏡身上的小凸起。下方紅框中原來鎖光圈連動裝置處要銑掉 0.4 mm ,這樣可以鎖 0.3 mm 厚度的磷青銅片以便與外面的光圈環連動。
原來有個厚度 0.2 mm 的墊片要裝回,功能以前就說過了,自己爬文找答案吧。

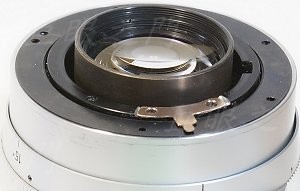

把磷青銅片鎖上,這是控制光圈的。

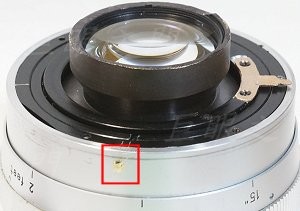

這裡鑽了小孔,這是光圈定位鋼珠。

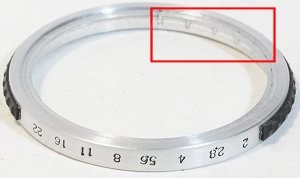

光圈環,一直等哈克訂做的,但是實在等太久,算了,鏡主說自己做就好。紅框中是光圈定位鋼珠的凹槽。
鏡主說便宜改就好,所以側面貼橡皮吧,這樣比較簡單,不要銑槽了。

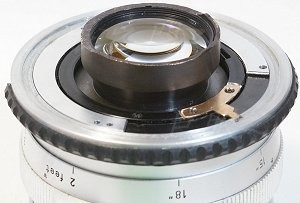

裝上光圈環,光圈環邊緣有凹槽卡住光圈連動機構。光圈環內緣還要墊個墊環無限遠才會剛好,墊環厚度 0.8 mm ,要缺一區,這一區要避過光圈連動機構。

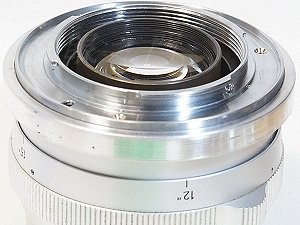

後面裝上接環,接環內最後還要車個小環把縫隙擋住。

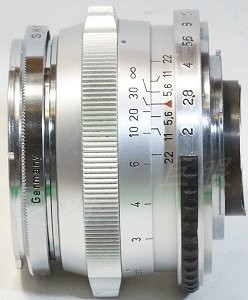

全貌。

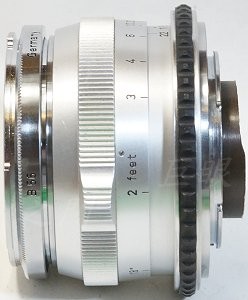

側面,後鏡組的外框要磨一下,這樣在我的三台底片機上都不會打鏡。
