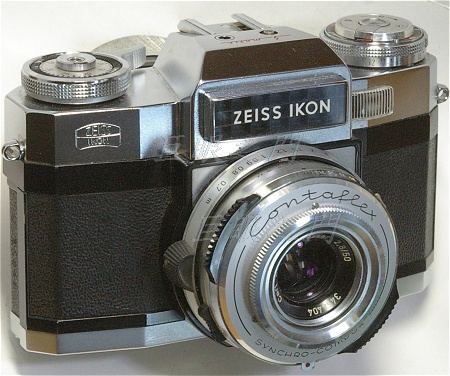

這台以前改過,這次是改 L39 helicoid,很勉強。
機身內有三隻螺絲,拆開就可以將鏡頭拆下。
拆下的鏡頭。

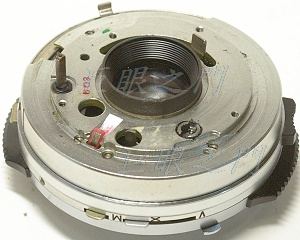

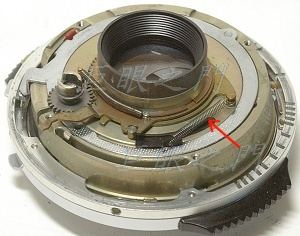

這個鏡以前貼過了,所以細節不再詳述,只把不同處貼出來。以前是前面都拆開,把快門零件都拆除,但這次前面拆不開,快門零件也無法拆,所以紅色箭頭處用一根彈簧將控制快門葉片的桿子拉住,免得快門葉片合起來。

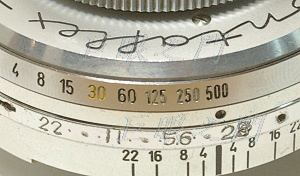

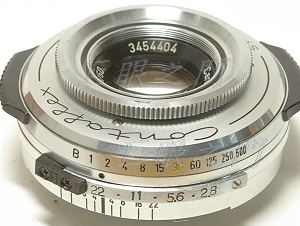

以前的光圈環上有光圈數值,但這隻鏡沒有,問了鏡主,原來操的兇,把數值磨掉了,只好用刻字機刻,但是徒手刻實在不好看。
真有點奇怪,其他的文字數字都是有凹槽的,但就是光圈值沒有,只是印上去,所以會磨掉。
還是在鋁板上用鋼印打字好看些,所以在厚鋁板上打了字,鎖在光圈環上。

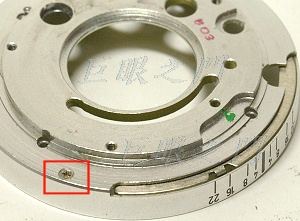

因為有縫隙,所以用小螺絲把原來的一片金屬片鎖住,可以擋住縫隙,也可以限制光圈環不要轉過頭。

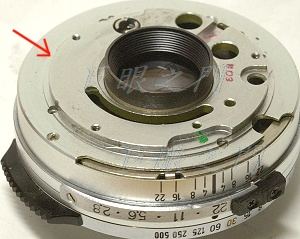

研究了一下,因為 L39 法蘭距本來就沒差那麼多,後面還要再加上一個 helicoid,有點勉強,本來想說直接將 helicoid 鎖在鏡身,但那樣成本有點高,因為對焦筒不能共用。想了一下,還是有空間,箭頭處側面這裡要車掉一些,這樣就可以凹入塞進 M42 的接環,就可以再接上 helicoid。

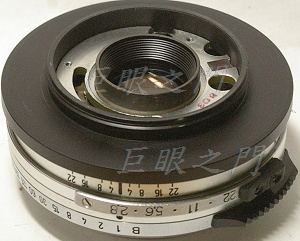

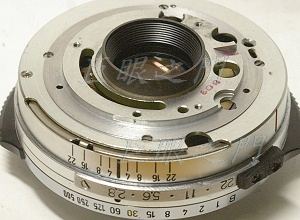

車到可以對到無限遠,與上圖比較一下就可以看出差異了。車好了才發現,原來最薄處只剩下大約 0.4 mm,有點險,還好這隻鏡尾是比較硬的鋁合金,應該還撐的住,其實應該把 M42 接環再車更薄的,那樣鏡尾座子就可以留厚一些。

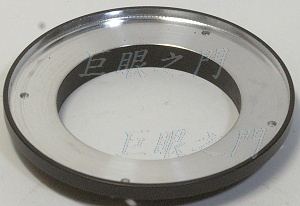

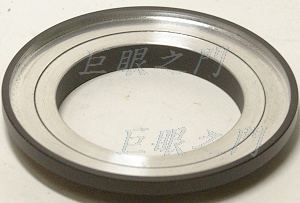

尾巴用訂製的 M42 接環,裡面車薄一些,車到配合鏡心以及對焦筒能對到無限遠。
M42 的接環放上去。

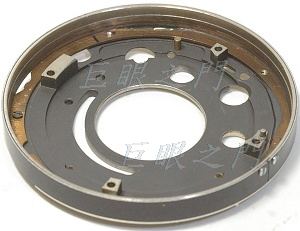

因為鏡尾座的邊緣很薄,不宜打螺絲了,於是車了一個環與 M42 內的空間同高的環放進去。
外面再鎖一個稍大的環,頂住接環邊緣,但不能太寬,以不會干擾裝上 helicoid 的螺紋為準。
這樣 M42 的接環等於是夾在鏡尾與鋁環之間,這樣還可以調整角度,以便使鏡頭中線對準機身中線。外面的這片鋁環可能會經常磨到,怕黑漆會刮掉,所以還要送去做陽極染黑。

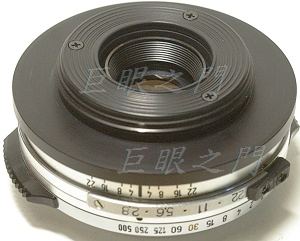

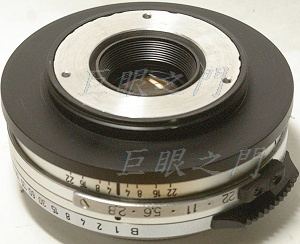

這是陽極染黑後的外觀。

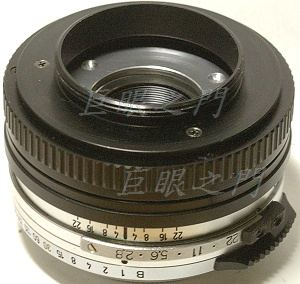

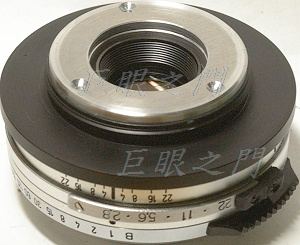

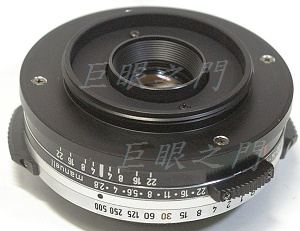

裝上 helicoid 的外觀。

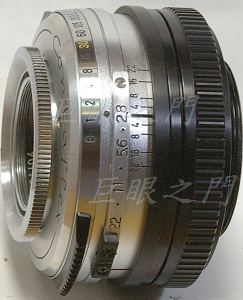

側面。
後來又改了一隻,決定簡化一些。
這隻鏡的尾巴是銅的,還是一樣車到邊緣齊平,不過這樣中間連接處已經很薄了,沒有強度可言,無所謂啦,後面的部份只是擋住內部零件而已,不受力。

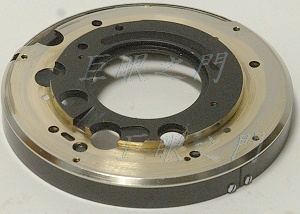

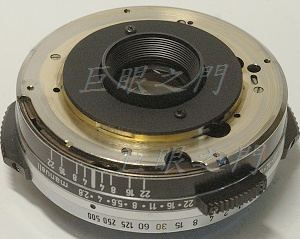

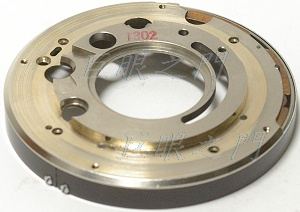

內部,可以看到原來裡面墊著的銅環黏起來把邊緣增厚,圖中左方鎖了一個小螺絲,擋住光圈環不要超過 22,這樣尾巴的接環就可以鎖在邊緣。
接環四周打洞。
尾巴中央噴黑,因為後面可能會露出一些,怕反光。
鎖上一片噴黑的擋片,擋住上面的一些孔洞。
最後再把尾巴接環鎖上就可以了,這樣鎖應該夠牢靠,中間也不會凸起一塊,擋片凹在裡面也無須做陽極。
