有網友買了這隻老 Zeiss 50mm f2.8,想玩改鏡,不過拆到一半,發現似乎無法處理了,於是來求救,那就來接手處理一下。這隻鏡在銘環上已經註明是 Tessar,所以應該是 Tessar 結構,搞不好也是目前的 45mm f2.8 餅乾鏡的前身。
Tessar應該都是三群四片,查到的Carl Zeiss老鏡中有這樣的結構,但是否就是這隻則不確定,因為德鏡有時一個好的設計就一直沿用許多年。

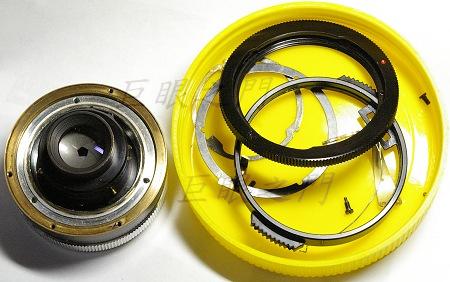

這是拆開的所有零件,看起來像拼圖遊戲。另外還有一個很大的鏡尾,忘了一起拍。
先試著組合一下,這是光圈環與連動機構。
這是拆開的樣子,光圈環上有個很奇怪的方框,用方框來卡住裡面連動圈上的連動桿,用凹槽不就好了嗎?想不通。

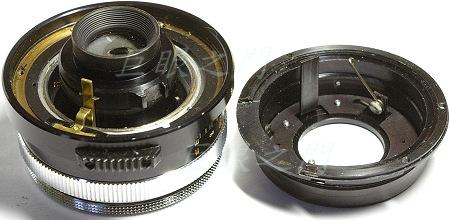

右邊的是鏡尾,很大一個。
這是鏡尾暫時【放在】鏡身上的外觀。
其實鏡尾外還有一個環,有點像 Canon FD 接環那樣,用卡環轉上機身。
這個接環叫做 Icarex BM mount,很老的相機,也很少見。
這是一個不知做什麼的環,鏡主說要改為 M42 接環,這個零件應該用不到,因此就算了,不管它。
這是鏡尾,真大,有三顆很大的螺絲。
這是裡面,紅框中的是對焦定位器。很傷腦筋,因為要改鏡的話,這個鏡尾要車短,因為光圈環是用這個座子固定的,要車成兩截,下面的座子保留,而後面的尾巴捨棄,但是對焦定位器卻與尾巴連在一起,必須要設法將定位器重新安裝才行。
這是將定位器拆出來的外觀,本來想把不要的切除,將那隻金屬片留著就好,但是施工到一半發現這隻金屬是鋼的,電鑽無法鑽孔,因此也無法重新上螺絲,只好作罷。
這樣固定吧,黑圈是原來的鏡尾將尾巴車掉之後留下的部份,用黃銅片重新做了一個對焦定位桿裝上。
這是另一面,鋁的部份是用一截厚的角鋁磨出來的,外緣的弧度磨到適合座子的內緣;另外一邊則配合中間的鏡心磨成適合的弧度。
這
原來的縮光圈因為已經拆的很徹底,所以也沒有去拼它。只是縮光圈桿沒有什麼地方可以拉彈簧,因此用銅片做了個零件,沒有地方可以鎖螺絲,只好用 AB 膠黏上,因為這個縮光圈桿沒什麼力量,只是將它拉住而已,因此用 AB 膠黏的話強度應該足夠。
這是另一個角度,這樣拉住以後,光圈就可以保持在常縮狀態。
這是將光圈環、鏡尾座、縮光圈彈簧都裝上的外觀。銅片上的螺絲孔實際上是稍微有點長形的孔,以便左右調整,因為左右的位置會影響光圈環轉到 2.8 時,光圈是否會在最大光圈。
鏡主題供了 M42 的倒接環來改鏡,看起來品質還不錯,但是 42 接環螺紋的部份稍微薄了一些,不過可以用就是了。
這是將內部車薄,以便配合鏡座來調整無限遠的位置。
這個接環要用長螺絲穿過鏡座,直接鎖入鏡心的螺絲孔。其中一隻螺絲有點像 Rollei 鏡頭,比較長,是用以限制對焦環的轉動角度,因此其中一隻長螺絲的末端也要磨成類似的形狀。
這是前端的銘版,判斷無限遠調整裝置應該在裡面,於是拆開看看。
果然,有三顆螺絲用來調整無限遠的位置,要轉到不同角度,才能由狹縫中看到。
在鏡座與接環之間會有一條縫隙,找了一個廢鏡的光圈環,車到剛好填進去。這個環還不好找,內徑不能太小,因為要避過三顆固定螺絲,也不能太大,要剛好可以車修一下塞入光圈環內緣,零件堆裡找了好久才找到適合的。
這是幾個零件組合起來的外觀。
接環螺絲也上好了,但是後鏡組與接環之間還有很大的縫隙,要找個零件填起來。
要填補這樣的開口,其實最好的還是原來的鏡尾,因為開口會與後鏡組大小相當,因此就用原來的鏡尾,將不要的部份車掉,再把原來上螺絲的開口用黑色的AB膠捕起來。
這是將鏡尾的擋板黏上的外觀,本來不應該用膠黏,但是這個擋板實在沒有其他的簡單方法來固定,只好用三點 AB 膠黏住。為何不從側面打螺絲?因為這個42接環側面很薄,根本不適合打螺絲。
現在已經完成了,把無限遠的位置再調整一下就完工。
這是側面的外觀。
D.T. Tang 製作
