這隻以前改過,但是這次改的方法不太一樣,所以再貼一次。
請注意,此鏡的銘環不是螺紋的,紅框中的止付螺絲鬆開,裡面的銘環就可以【倒出來】,銘環只是靠止付螺絲鎖住。
尾巴拆開的狀態沒拍,請自行參考此鏡另一篇該鏡的資料。

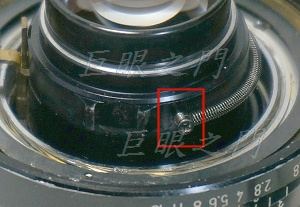

這裡原來有個小孔,用一隻鐵板牙的螺絲淺淺的鎖著,這樣就可以裝彈簧將光圈保持常縮。

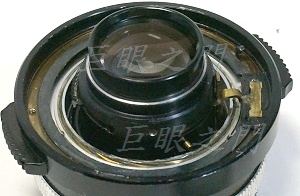

鏡心。

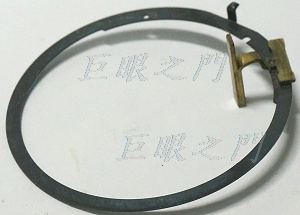

這個環原來上面的銅零件鬆脫了,重新用衝子在鉚釘處重新固定了一下。

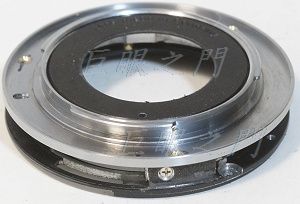

如果要接環對光軸對的比較準,可已在沒有把尾巴切掉之前,先把要固定接環的鋁塊鎖好,稍微車平,再把 Nikon 接環轉上去,鑽好螺絲孔之後再切尾巴,這樣接環就會準了。

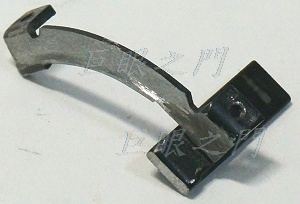

這次是用原來的定位器,但是尾巴車短之後,其實定位器會有點凸出,靠下方磨了一下,靠上面也磨了一下,磨到可以裝回去為止。

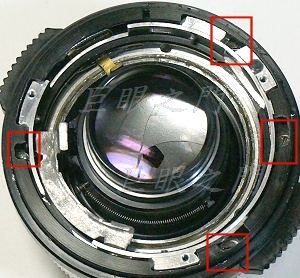

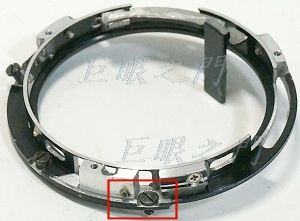

原來的 M42 座子車到裝上 Nikon 接環可以對到無限遠。紅框中是鎖定位器的螺絲,原來的螺絲太大,裝尾座的螺絲時會頂到,還要先把固定螺絲拆掉才能裝尾座螺絲,所以換了一隻形狀不同的螺絲。

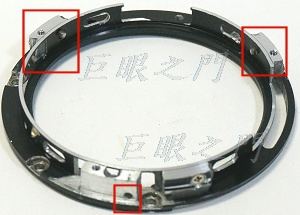

裝了三個鋁塊,用於鎖接環,要車到與座子齊平。

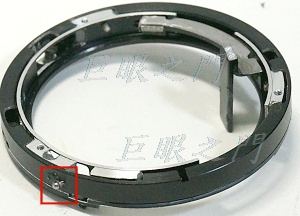

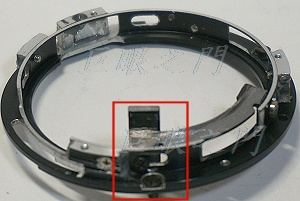

下方的紅框處鑽了裝光圈定位鋼珠的孔。

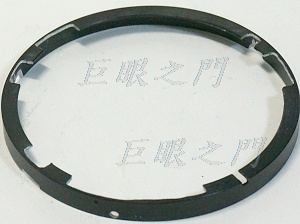

因為最後在尾座與接環間會有個縫隙,所以找了一個環遮住。這個環內側要磨些缺口,有些是要避過鎖接環的鋁塊,有些缺口則是要鎖尾座時起子可以伸進去。

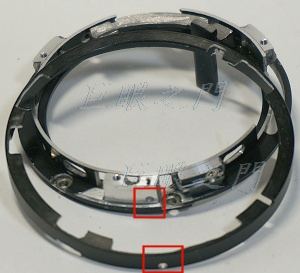

裝的時候有點麻煩,環上的孔與內部鋁塊的孔要對準才能裝光圈定位鋼珠。
裝的時候要先把固定尾座的螺絲【放上去】。
再把外面的套環套上,紅框中的鋼珠孔要對準再裝到尾巴上,說說簡單,實際裝的時候有點麻煩,有時鬆開了鋼珠就裝不上。

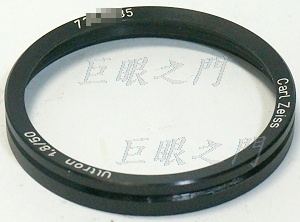

這是前面的銘環,側面有凹槽,是鎖止付螺絲的。此鏡要調整無限遠要把銘環拆掉,另外一篇有說明。

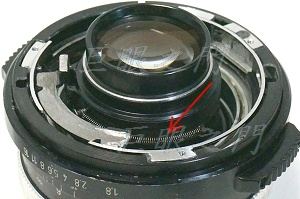

這裡是拉光圈的彈簧。尾座已經裝上。
由缺口中用起子伸進去鎖螺絲。

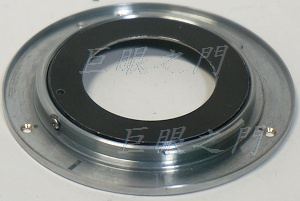

尾巴的接環,把原來的護環車修了還是裝回去。

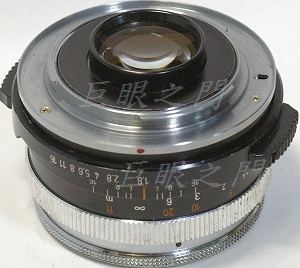

裝起來,完工。

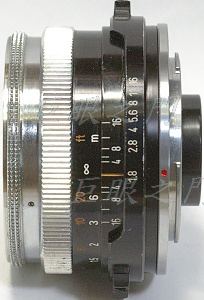

側面。
D.T. Tang 製作
