Contax 45mm f2.8 鏡頭改 Pentax 縮光圈對焦 K 接環

改了一個 Contax 45mm f2.8 百年鷹眼，又有網友找我改這隻鏡，此鏡為黑鏡身，結構不完全一樣，鏡邊沒有一個突起，該機構好像與一些自動功能有關。

這隻鏡的光學結構是 Tessar，三群四片，是很經典的設計。

這是鏡尾接環，照片中的接環螺絲已經取下。

接環拿掉後的外觀，此鏡的鏡主說只要改縮光圈即可，那應該比較簡單，無須去做開光圈的機構。

但是問題來了，那隻百年紀念鏡光圈的既定值為【縮】，但是這隻的既定值為【開】，真傷腦筋，還是要做個零件來把光圈拉成【縮】的狀態才行。

還是做這個零件吧，這樣剛好可以卡在鏡身內環的凹入處。零件上挖掉的地方試要避過前面一個圖中的兩個對焦定位器，一方面也作為塑膠環本身的定位裝置。

這是另一個角度，中間的彈簧就是要拉光圈用的。

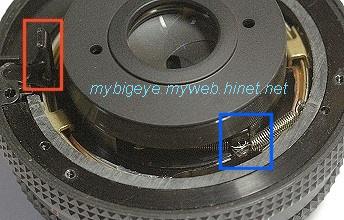

左邊紅框中的是光圈連動的突起，Contax 改 K 接環就是這個最討厭，不過既然要非破壞性的改，當然也不能奈何它。

藍框中是原來彈簧的端點，把光圈機構拉成【開】的狀態，現在加上一個比較稍微強的彈簧，把它向反方向拉成【縮】，為何不把原來的彈簧拿掉呢？很簡單，因為很難取下，要拆一些東西，這種價位的鏡頭能不拆就不要拆吧。彈簧的另一端就固定在製作的塑膠環上，這樣就完成了將光圈縮起的功能。

這是近照，這樣改有個小缺點，就是彈簧的端點附近有些磨到鏡心的外表，在調整光圈時注意聽的話會聽到彈簧磨到的聲音。但是想了半天也無法解決，除非在鏡心安裝擋板，但是這隻鏡已經很袖珍，沒什麼空間安裝，而且那樣必須對鏡身鑽洞，似乎也不是上策。如果彈簧的端點只勾住光圈壓桿的末端，雖然不會磨到，但是怕哪天會鬆脫，還是先這樣吧，除了有些雜音，應該沒有大問題。

鏡主提供了一個 Pentax 55mm f1.8 的老鏡，原來發霉嚴重，但是稍微清洗一下，竟然洗乾淨了，本來還覺得拿來改鏡可惜了，但是仔細看，發現其實有一片鏡片已經變質，只好就拿來開刀吧。

此接環與這隻鏡配合時，要把 K 接環的凸緣車掉，而且要車多一點，以便配合 Contax 鏡的光圈環。

邊緣要車成這樣的形狀。

這是K接環原來的擋光護環，內緣稍微小了一點，稍微車了一下。

裝到接環上，紅框的位置就是要配合 Contax 鏡的光圈突桿，此處要挖掉。

這是內面，可以看到一串小凹孔，是配合 Contax 鏡的光圈定位鋼珠。接環上的半透明突起是在 K 接環原來的螺絲孔中塞入的 AB 膠，突起處等硬化後要切掉。

全部裝回去，完工。當然要調一下無限遠，但是調的時候發現，竟然不需要調整，真奇怪了，記得另外一隻同樣的鏡頭好像需要調整啊！不管了，反正正常就好。
