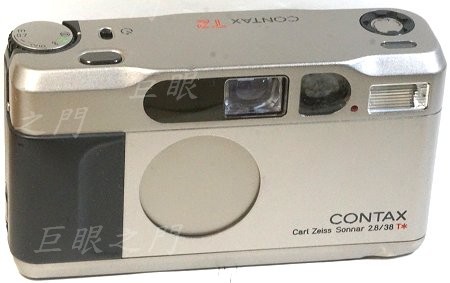

這台以前沒拆過,雖然以前改過,但那是改 Sony E 接環。上次的是已經拆出來的,這個不太好拆。

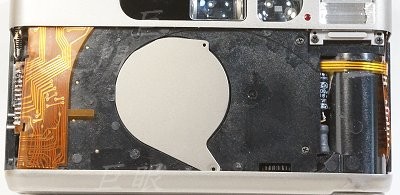

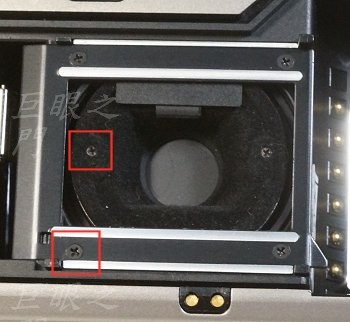

裡面這些位置有螺絲,先拆了再說。

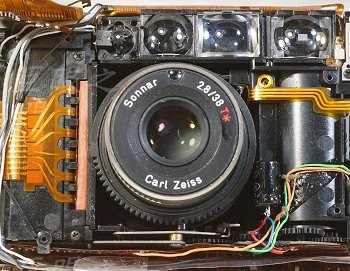

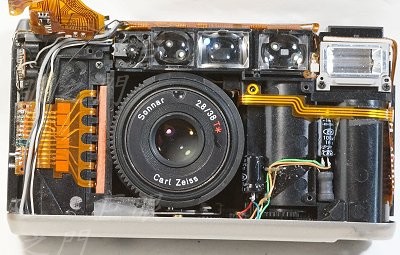

面板拆除,在面板側面有螺絲,而且頂蓋與底蓋都要拆開才行。
反正有螺絲就拆。
再拆,靠圖片底下的一些金屬板會卡住鏡組,反正鏡主說豁出去拆,那就把那些金屬板撬開吧。

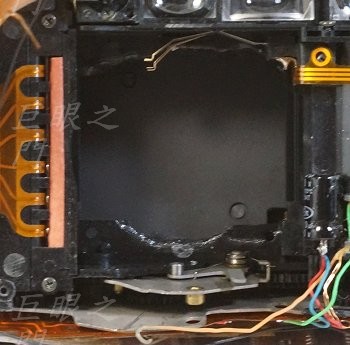

本來以為要由後面取出,不過還是要由前面取出鏡組。用了點暴力加上點巧勁,終於把鏡組拆出來,這是剩下的機身。

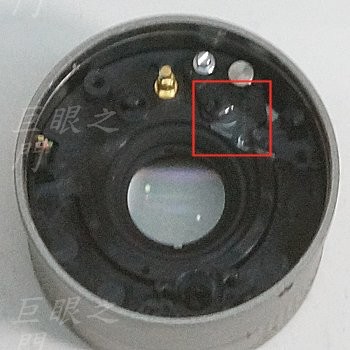

鏡組,紅框中有些滑軌用的柱狀螺絲,都沒用都拆掉。
把原來的對焦機構分解捨棄。

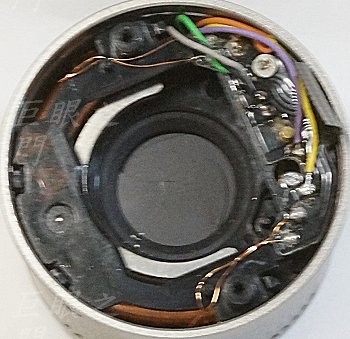

尾巴,有些電路板,也拆掉。
電路拆的差不多了。

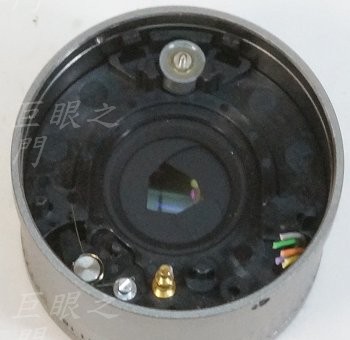

這個後面的組件拆不掉,所以快門葉片也無法拆。真要拆要由前面面板拆,不過這種小相機就是不讓拆的,面板拆了應該就壞了,還是算了。把快門機構撥到全開,再用膠把快門機構黏死就好。

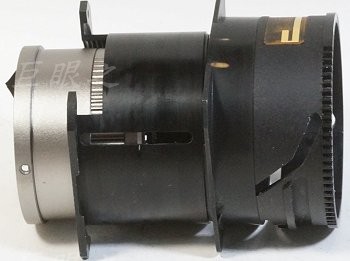

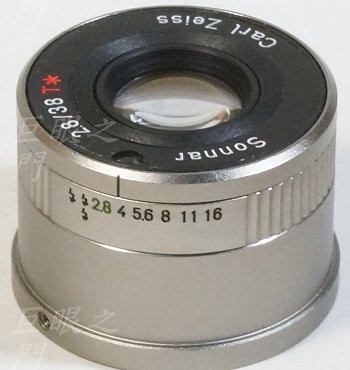

鏡組全貌。前鏡組可以用小橡皮柱轉出來,但其他的不好拆。感覺起來,Zeiss 所有 38/2.8 的鏡組似乎都一樣,其他的相機上這隻鏡組是前組對焦的,這台的結構是整組對焦,並不是前組對焦,這就比較麻煩了,要用對焦筒才行。
鏡組原來尾巴有一圈凸起,評估了一下,那一圈沒用,於是把外圍車短,這樣對焦無限遠時候面才不會凸出於 LM 的接環面。
與上圖比較一下就知道大約車掉多少。車這個還很難車,不太好夾,於是先用砂輪機把外殼磨的差不多再車。

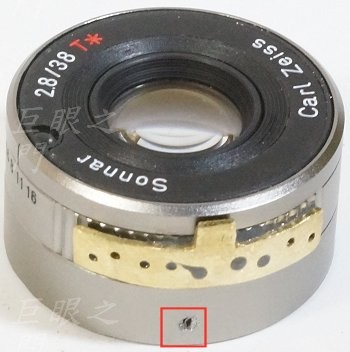

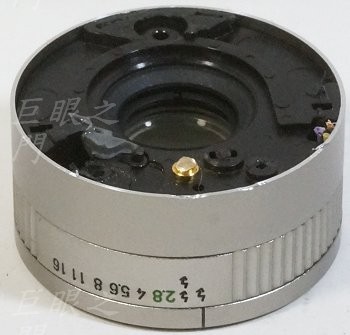

研究了一下,因為手上的對焦筒只有 17-31 mm 長度的對焦筒,所以鏡組要沉在對焦筒內,那會無法調整光圈,因此要把光圈引出來。光圈環的厚度也不知道,結構也不知道,還是不要鑽孔比較好,於是用膠黏上銅片。銅片上鑽了小孔再黏,這樣會比較牢靠。新做的光圈環要卡在銅片的凸起上面,後面會說明。紅框中的小凹孔,是要鎖止付螺絲固定鏡組用的。

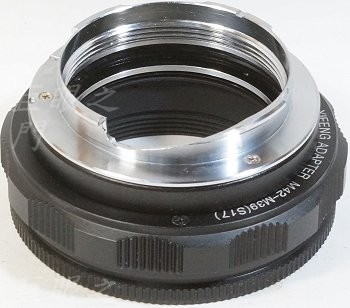

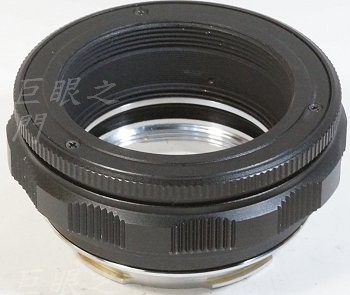

對焦筒只有 M42-M39 的,其他缺貨了,M39 尾巴的內徑太小,於是把對焦筒的尾巴車掉,內徑車大,後面鎖上 M42-M39 的延伸環,最後面再加上 L39-LM 的轉接環,這樣延伸出去才能接天工環。

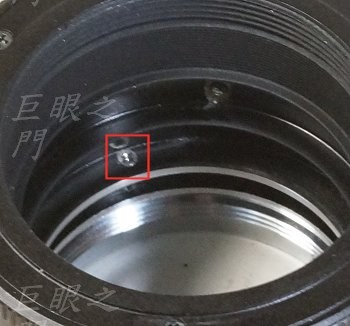

裡面有螺絲由內向外鎖在後面的 M42-L39 環上。
另外一面。

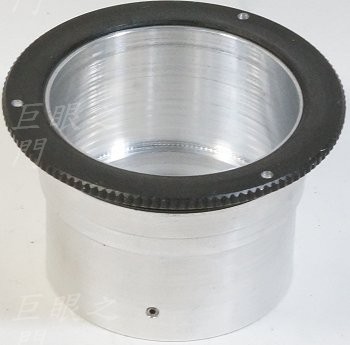

做了這個鋁環,鏡組要鎖在裡面,前面還要裝上光圈環。

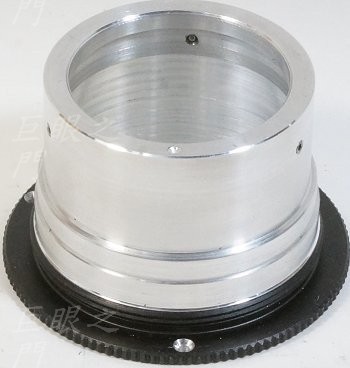

另外一面。

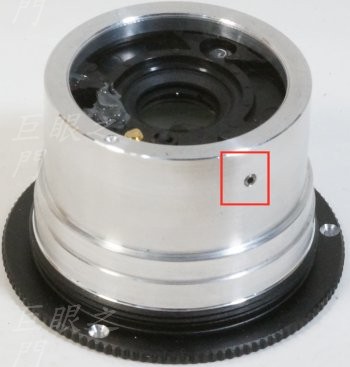

用止付螺絲將鏡組鎖在裡面,這個長度當然都要評估清楚。

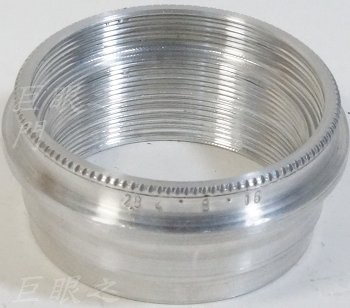

這是光圈環,配合原來的光圈結構,上面用字模打了光圈數值。

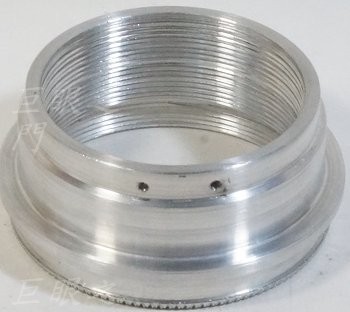

另外一面。

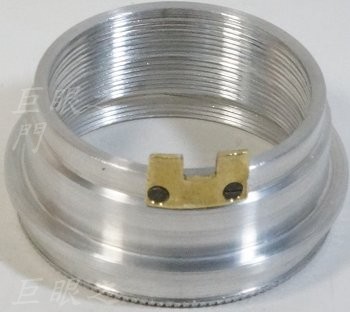

鎖上連動用的銅片,這個缺口要對到鏡身上黏合的銅片凸起。
把光圈環缺口卡好,放入鏡組結構內,當然最後裝配時會摩擦到的位置都要上黃油。

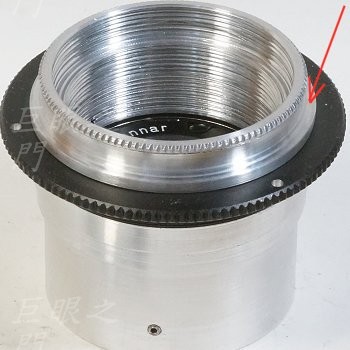

箭頭處要有凸緣,外面再鎖上鋁環,光圈環就可以自由轉動。

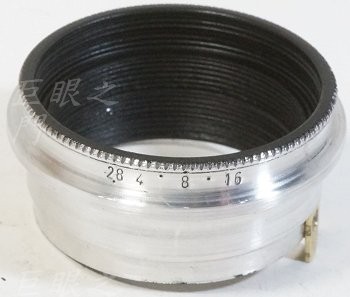

外面的外蓋裝上,這樣光圈環就可以轉動帶動光圈。外蓋是由底下向上鎖的。
壓花是為了好拆裝,最前面的壓花是為了調光圈的方便。因為鏡組很深入,所以光圈環前面不能太長,否則會有黑角。
光圈數值塗黑,裡面也噴消光漆。

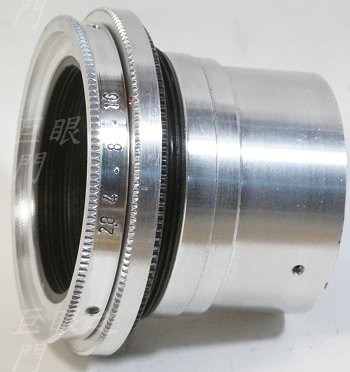

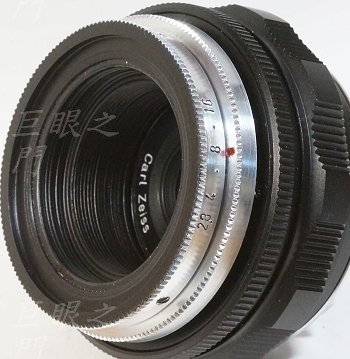

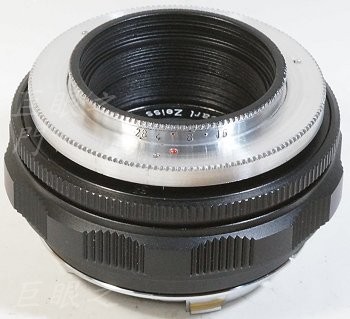

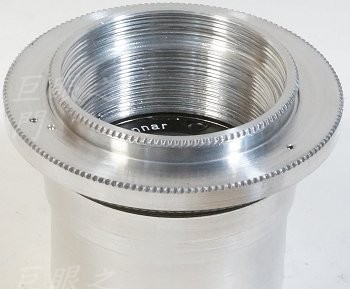

鏡組部分完成。因為光圈環不能太長,所以數值稍微小了些,看的到啦。
全貌。

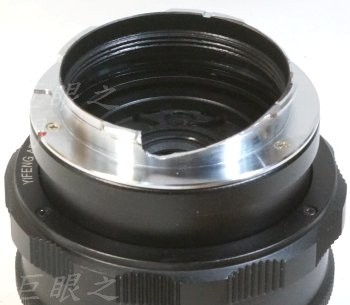

背面,都塗消光漆。
裡面可能反光處也要塗消光漆,對到最近處也不會反光。

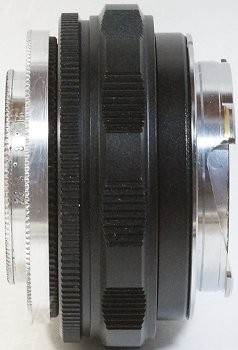

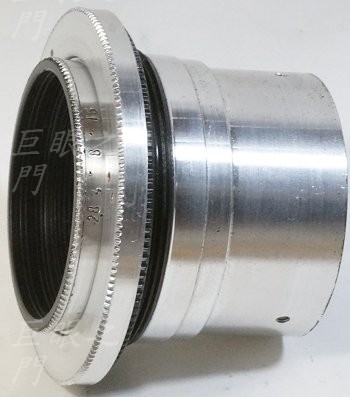

側面全貌。用這個長的對焦筒其實可以對到很近,可以對到距離光圈環前緣約 11 公分左右。
不過測試時發現光圈環小了些,調整時如果忘了將手指縮回,可能手指會擋住像場,所以又做了個稍大的環鎖在外面,這樣就不會有問題了。
因為可以對到很近,所以正面要噴消光漆,否則拍會反光物體可能會有鏡頭的反光。
這個鏡頭要注意,如果要拆的話,絕對不能靠光圈環施力,可能會壞掉,要轉後面一截。
這隻鏡改過幾個,但都沒測試,用 A7R 測試一下,全開光圈。與預期差不多,最大光圈 2.8 時中間還不錯,但邊緣都糊的。
縮到 4,有改善些,但邊緣仍然不太好。
縮到 8 就改善較多了。
用 f8 拍微距試試看,勉強啦,當然不能跟真正的微距鏡比啦。
