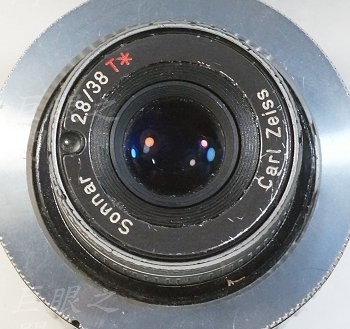

這是由 Contax T 袖珍相機上拆下來的鏡頭,對焦環竟然空轉。有點難搞,因為外面看不到拆的地方。

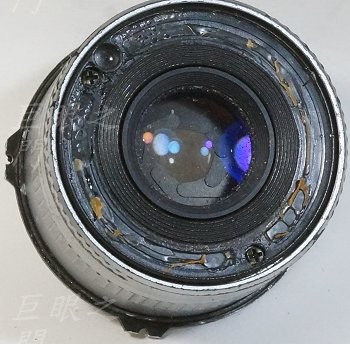

猜想應該是由這裡拆,果然把銘環撬開裡面就看到螺絲,螺絲拆開後可以把前面的塑膠環取下。

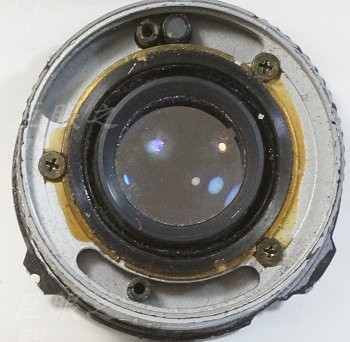

這是無限遠調整裝置,有三隻螺絲鎖住,這三隻螺絲並沒有鬆脫。
研究了一下,黑色的環鬆了,這個對焦機構的原理是把黑環鎖緊(反螺紋)卡住底下的銅環(也是反螺紋),然後銅環帶動黑環,黑環鎖緊後會帶動中間的複螺紋環。原來其實有膠,但為何鬆脫則不明,重新上了螺絲膠裝回去。

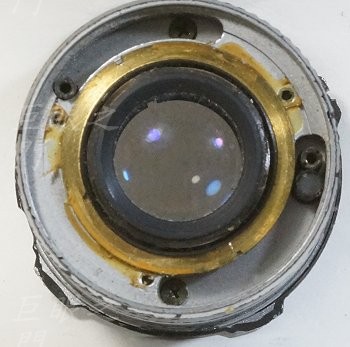

底下的銅環。
