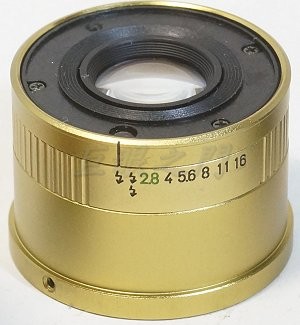

這是 Contax T2 小相機的鏡頭,拿到時只有這樣。

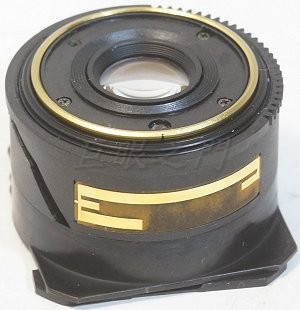

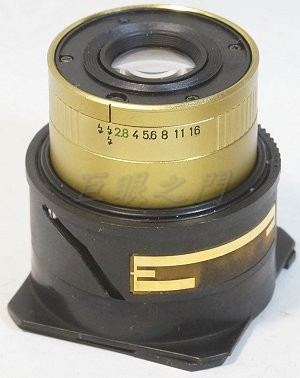

伸出來的狀態。
光學結構 4 群 5 片。

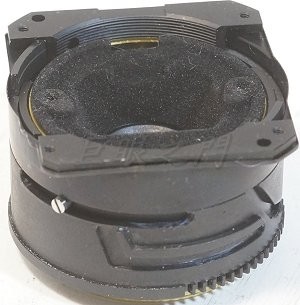

尾巴內有防反光的黑絨布。
黑絨布的外殼可以取下。

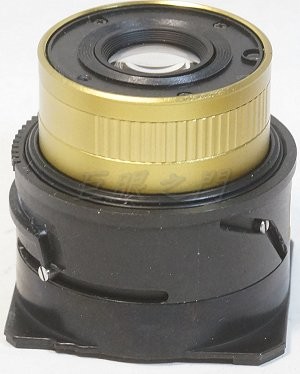

另外一個角度,有些柱狀螺絲,是對焦機構。
評估了一下,原來的對焦系統沒有用,改什麼都用不上。鏡主原來想改 LM ,但是那要把整個鏡頭沉在對焦筒內,而且連光圈環都不見了,還要將光圈環另做機構引出來,那樣改起來很麻煩,新的光圈環上數值要做的漂亮不容易,改 Sony E 接環吧。

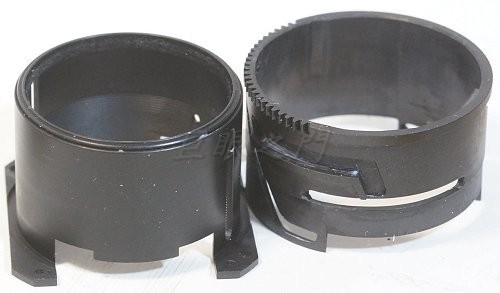

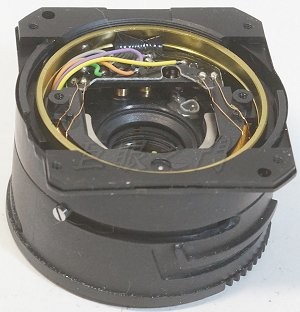

這是拆出來的對焦機構。

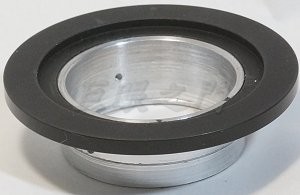

配合 12 mm 的對焦筒,這是 M42 接環,內側車了鋁環黏進去。

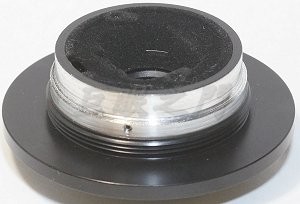

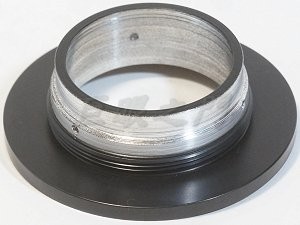

另外一面。鏡心要卡在裡面。

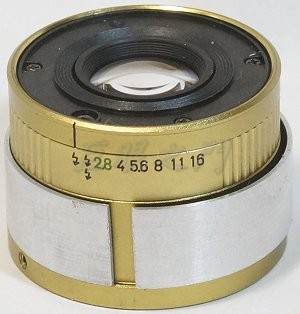

這個鏡的前面與後面都有凸緣,車個鋁環再鋸開,這樣才能服貼在中間的鏡心外,要塞入鏡座,側面用螺絲頂住,這樣不會在鏡身上留下螺絲痕跡。
塞進去鎖住,外面是對焦筒。
後面還要加上最薄的轉 Sony E 的轉接環。
後面尾巴,鋁環向內的凸緣要很窄,只要可以頂住鏡心就好,因為尾巴的黑絨布殼子也要頂住一部分的鏡心尾部。
鏡心角度可以調整,只要把側面三個小止付螺絲鬆開多一些,然後鏡心就可以轉動,調好在鎖緊就好,但是要注意向鏡尾方向頂緊再鎖住。

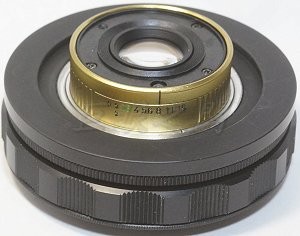

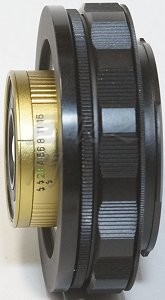

裝上對焦筒的外觀。
由圖中可以看出黑絨布的後遮光檔板其實有方向性,開口是矩型的,所以必須配合感光器的長邊與短邊,而前面是 M42 座子,中間是前後 M42 螺紋的對焦筒,後面還有個薄型 M42 轉 Sony E 接環的轉接環,那麼多層螺紋轉來轉去,根本不可能使鏡頭中線對準機身中線,而沒有對準的話,拍出來的矩型區域就會與機身的感光器角度有差距,會造成有些位置暗角,所以要整個組裝後,把鏡頭角度轉到適當角度再固定才行。
