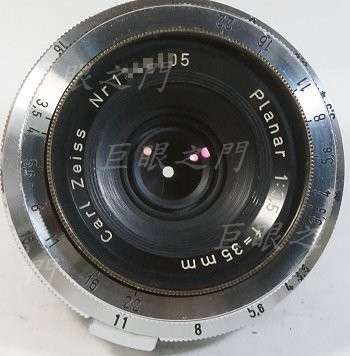

老 Contax RF 機的鏡頭。
光學結構 4 群 5 片。

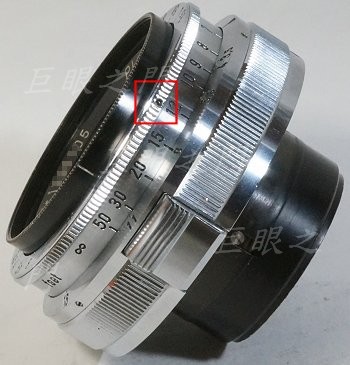

側面,這是外卡式的鏡頭。紅框中的止付螺絲是固定光圈數值環用的,但要注意,鬆開後並不是調整外側有花紋的部分,而是由前面用有摩擦力的物品去調整數值環。

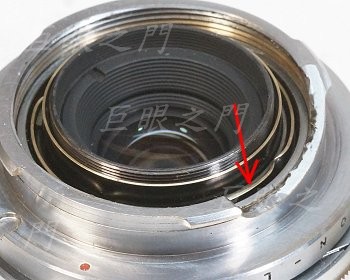

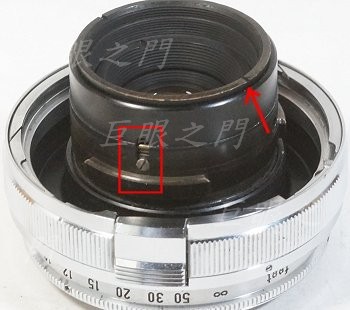

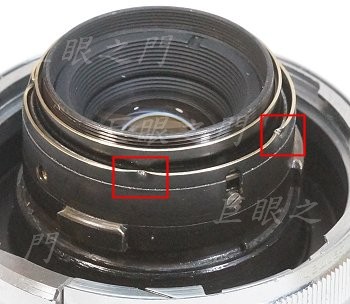

尾巴。尾巴外面有個外環,紅框中有個螺絲,外環會以螺絲為軌道前後移動,這是與機身連動用的,如果用轉接環,這個外環就會與轉接環的調焦機構連動。箭頭處有個鎖環的卡槽,一開始轉不開,又不敢用暴力,後來發現這個環應該可以暴力轉開就好。

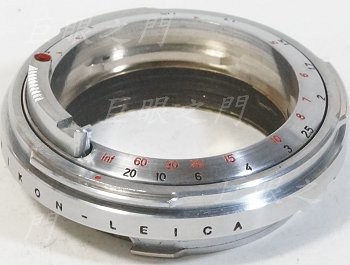

這是轉接環,裝的時候轉接環與鏡頭都要調整到無限遠位置再裝上。

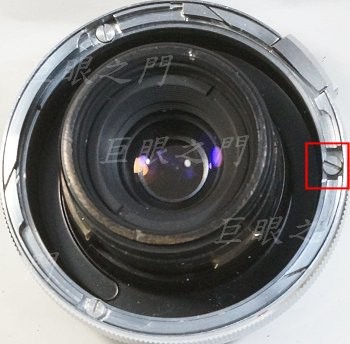

接環上有三隻螺絲,這只是固定接環用的。

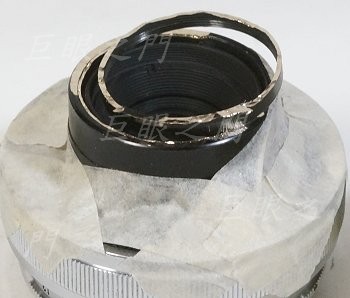

一開始拆不開,但研究了一下,反正就是尾巴要銑掉,否則會頂到 M 機身內的結構。先把縫隙封起來,再用銑刀把尾巴銑掉一些,銑的時候這個鎖環就鬆開了。
進一點看。

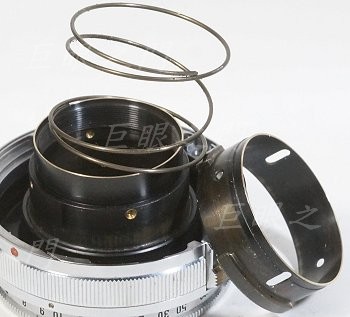

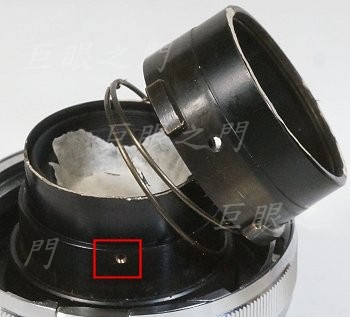

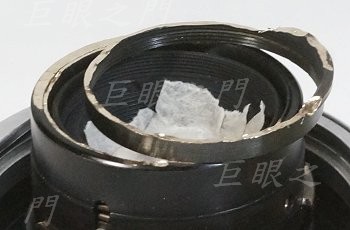

鎖環鬆開後,這個外環也可以取下,裡面有彈簧。紅框中的止付螺絲是鎖住鏡心用的。要鬆開才能將鏡心拆出來。

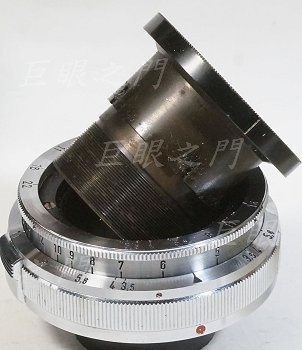

鏡心轉出來。

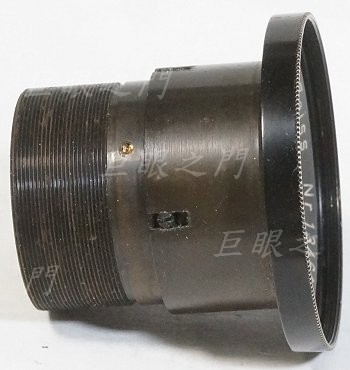

鏡心全貌。
把鏡身的尾巴車短,外環也車短。不過這樣一來,彈簧會脫出來,而且彈簧也太長了。
把外環的邊緣如紅框中用尖嘴鉗弄到稍微變形,把彈簧剪掉一半,先放入縫隙,再把外環裝回,這樣彈簧就不會彈出來,並且發揮原來一樣的作用。

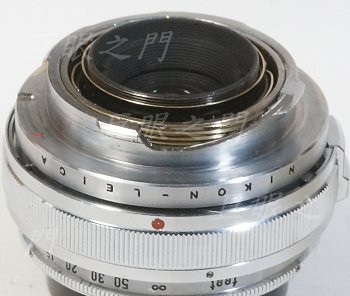

轉接環裝起來,後面已經不會頂到機身內的結構。
外環要車到夠短,轉到最近對焦時才不會影響 M 機身的對焦連動環。

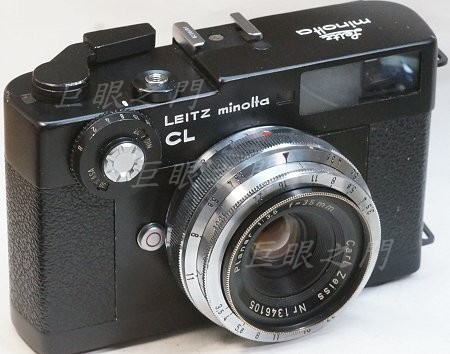

裝上 M 相容機身。
