這隻沒改過，但 G 鏡的機械結構都很類似。本來這種鏡頭是有轉接環可以轉接 LM 機身的，但鏡主說我改的較好用，可以對到更近，不過這隻鏡頭沒辦法，因為結構的關係，不宜再去改造，而且即使改造恐怕也只能更近幾公分而已，沒什麼意義。鏡頭原來標示的最近距離是 0.5 m ，可能是因為原來機身對焦原理的關係而無法對到很近，但改鏡後其實原來的結構就可以對到約 28 cm，應該夠近了。市售的轉接環看起來是用齒輪轉動對焦機構，但是否需要轉很多圈，沒用過不清楚，誰用過的可以分享一下心得。

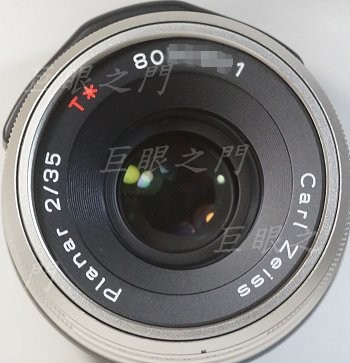

光學結構 5 群 7 片，號稱是七枚玉，而且據說與 Leica 的 35/1.4 有點像。

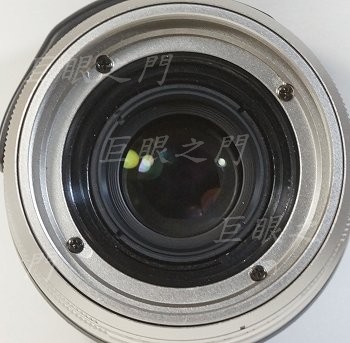

銘環轉開裡面有四隻螺絲鎖住鏡組。

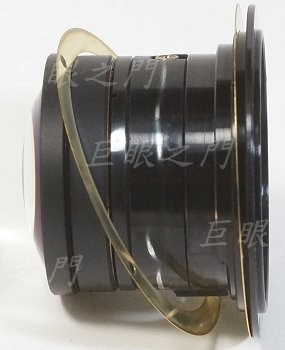

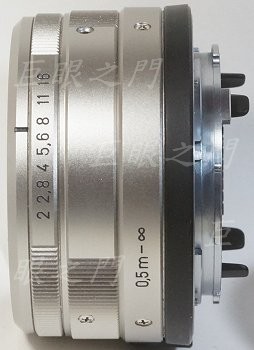

側面。
鏡組取出後，都一樣，後面有幾片調整無限遠用的墊片。
剩下的鏡身，光圈環與濾鏡環等等都已經拆下。

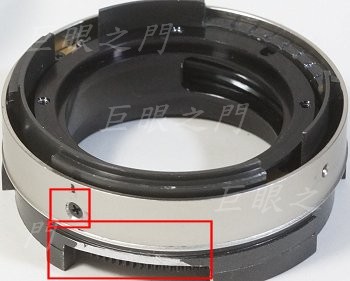

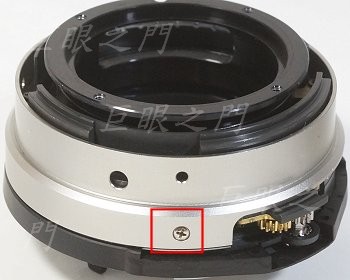

這裡還鎖在基座上，紅框中螺絲拆掉就可以將外殼取下。

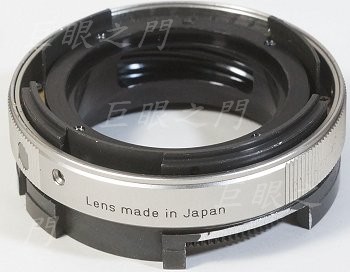

原來的外殼是鎖在基座上，圖中可以看到銀色基座上的螺絲孔。

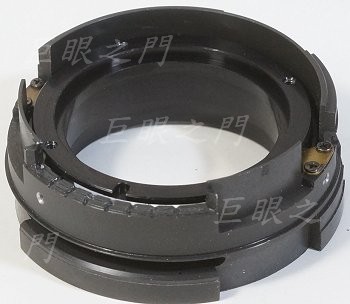

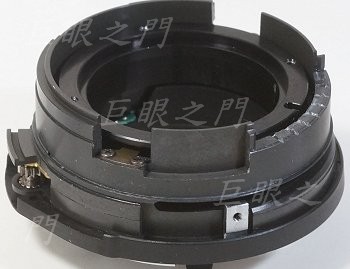

基座以及尾巴上的一些機構都已經拆除。

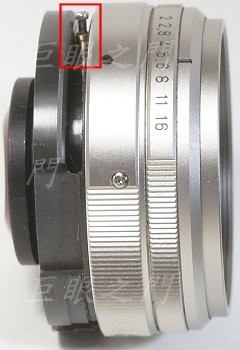

把原來側面的凸出物磨掉，再把外殼有缺口的最後面一節車掉。上方紅框中用螺絲鎖在黑色的鏡身上，螺絲打孔處要找好，因為鏡身上凹凹凸凸，並不是每個位置都能鑽孔。因為原來的外殼與鏡身之間其實會轉動，所以會有非常小的游隙，所這個螺絲時，要用很薄的鋁箔或是塑膠片塞到縫隙中再鎖，這樣外殼比較不會變形，否則光圈環轉動會變緊。而且打螺絲孔時，要使外殼稍距離向下頂緊的位置再向上約 0.1 mm 左右，這樣光圈環才不會太緊。

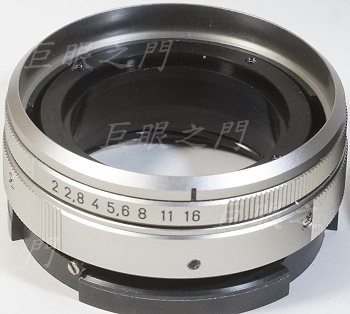

把原來套在更外面的外殼也裝上。
裝上光圈機構。
原來的對焦機構有個小柱狀螺絲限制對焦環轉動範圍，太短，重做一隻稍微長一些的。

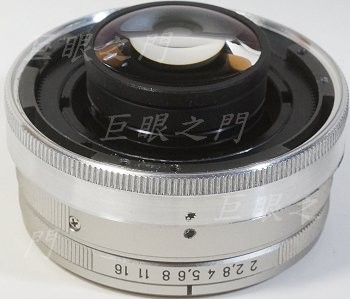

鎖進去，把鏡組也裝上。
對焦環，凹痕是要卡住對焦機構上的螺絲凸出處。
後面還要做 LM 接環。

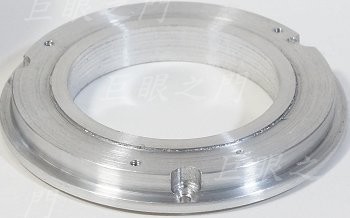

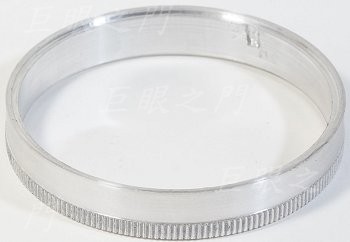

車了鋁環要墊在鏡身與 LM 接環之間，以前改 G 21時，是分兩片製作，其實用一片也行。

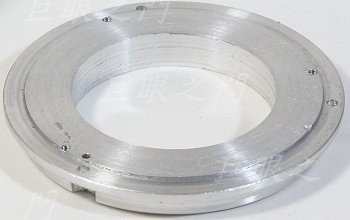

另外一面。

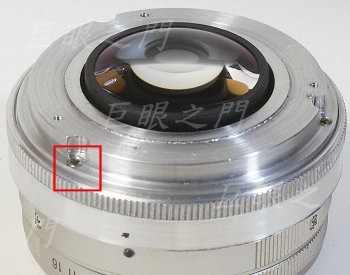

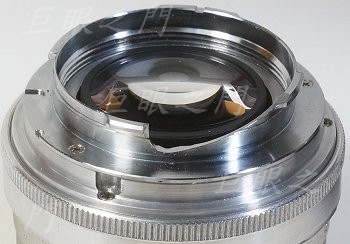

鎖上，這裡的螺絲不要用皿頭，如果螺絲孔打的不是非常準確，用皿頭螺絲會對鏡身末端造成應力，所以螺絲孔可以打稍大，用平頭螺絲鎖住較好。

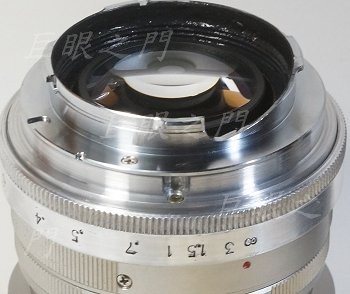

裝上 LM 接環。
打上對焦表尺數值。

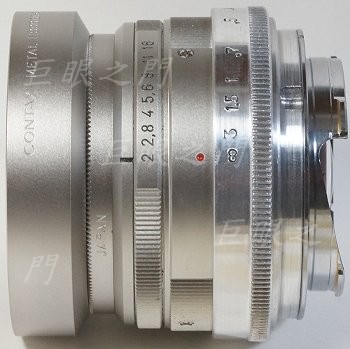

側面全貌。
