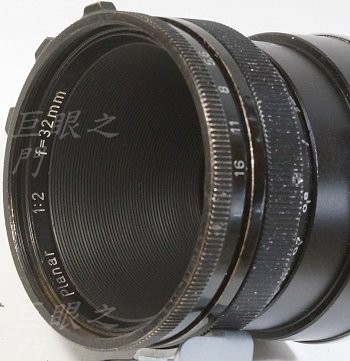

老鏡，被鏡主玩壞了，對焦卡住，鏡主自己拆了再裝回結果光圈也不正常。
鏡心轉出來再裝回，光圈似乎正常了！為何？不知道，反正正常了，但也不是完全正常，光圈轉不到 16，只能轉到 11。研究了一下，把葉片重新裝，鏡心改造了一下才正常。

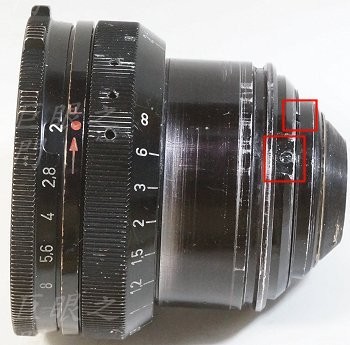

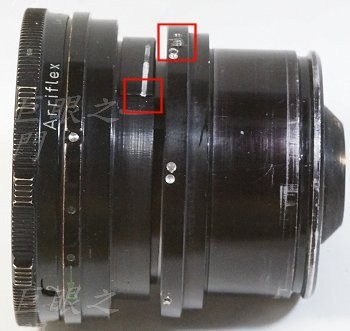

對焦環被鏡主轉到最近位置後又過頭了，裡面卡住。用了點暴力終於轉開，發現上方紅框中有個小小螺絲控制轉動範圍，但是鬆了，所以硬轉就過頭，還在鏡身上造成下方紅框中的刮痕。正常的情況，要將對焦環轉出來，要先將小螺絲拆下或者鬆開才行。這個小螺絲拆出來後，就可以將複螺紋環轉下來。
這個螺絲好小，控制轉動範圍的螺絲是下方的，外徑大約只有 1 mm ，原來的螺絲還崩掉了，還好手上舊料堆裡還找到一個一樣的，不然還真是無解。上面的螺絲是固定對焦環的，也是特殊形狀。

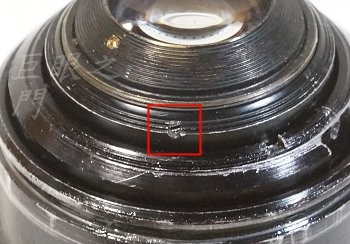

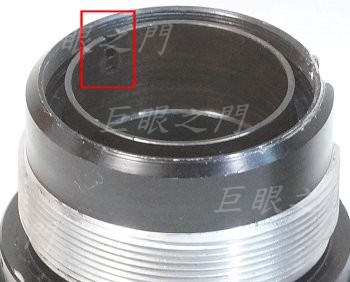

這是修復後拍的，上方紅框中隱約看到一個鎖環的卡槽，下方紅框中的止付螺絲已經崩了，所以拆不下來。最後因為必需要拆開處理，所以只好鑽掉重新攻孔以便固定鎖環。
鏡尾這裡有個小止付螺絲，鬆開後可以將鏡心轉出來。不過要等鏡心整個取出，才能由前面轉出來。
這裡是對焦定位器，原來的設計是機身上有個桿子伸到這個滑槽內以便對焦。
後來發現不對勁，無限遠會跑掉，原來鏡組會鬆動。看來還是要大拆了，尾巴的鎖環要拆下原來螺絲鑽掉之後鎖環可以轉開，原來鎖在鏡尾的環也可以拆出來，環內原來有鏡組，這是鏡組拆出來以後拍的。

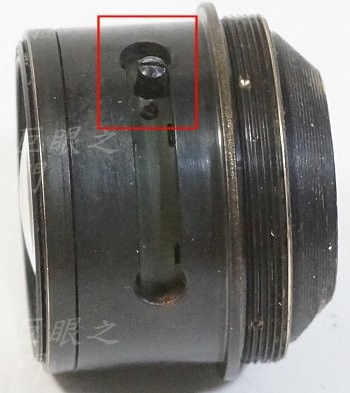

鏡心部分，紅框中是光圈連動桿，但是有點詭異，調整到光圈最大時桿子並沒有在槽的最末端，所以轉到另外一端時就無法縮到 16，只能縮到 11 ，後來發現是以前人維修時光圈葉片裝錯孔洞，重新裝配後正常了。
原來的殼子這裡有個凹槽，這是卡住鏡心光圈連動桿的。拆鏡心的時候應該把後面的鎖環拆掉，就可以把整個鏡心由後方取出，但有時這個凹槽也許較緊，但左右活動一下應該就可以把鏡心取出。
鏡心取出後，這個光圈環可以轉出來。

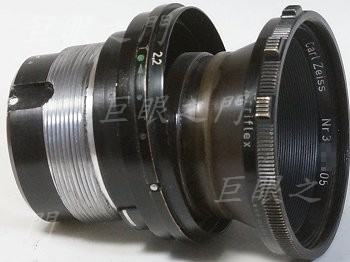

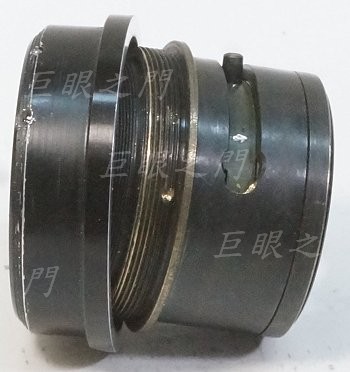

這是鏡心與尾巴的外殼原來的相對位置，有螺紋鎖在一起。
前鏡組轉下來後，裡面可以看到光圈機構，這個狀態下如果把側面的光圈連桿拆除，光圈機構會倒出來，所以不需要的話就不要去拆前鏡組。

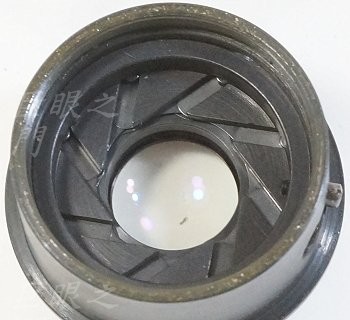

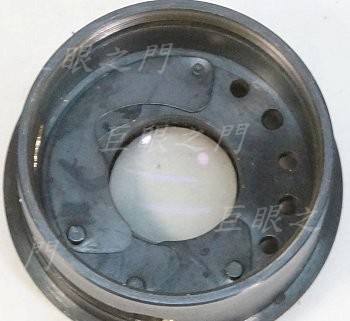

這個光圈很奇怪，葉片八片，但是卻有 16 個孔，所以要葉片要間隔裝上。
如果裝配不對，就會導致光圈無法轉到最大或最小。此鏡的光圈機構不只是孔洞多出來一組，這個光圈機構裡面的上環也很奇怪，鎖連動螺絲桿的孔也有兩個。圖中可以看到鏡身上有些銑刀的痕跡，那是一開始無法轉到光圈 16，以為是開口位置有問題，所以整修了一下，但後來發現其實是前一手拆的人不會裝，裝錯了。一時沒發現，也無法解決才這樣修了一下。

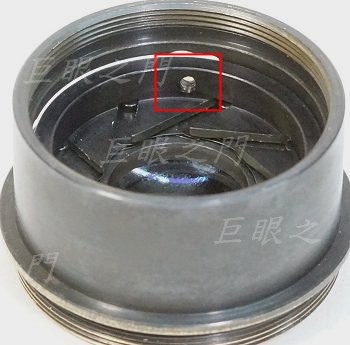

可以看到這個角度還有個連動螺絲桿的孔洞，如果最大光圈或最小光圈位置有問題，其實把這個環換個角度，鎖另一個孔就好了。真是詭異，其實鏡頭裡面似乎沒看到這樣的設計。

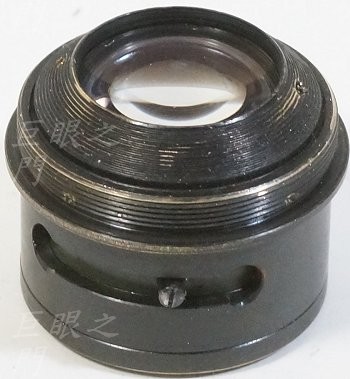

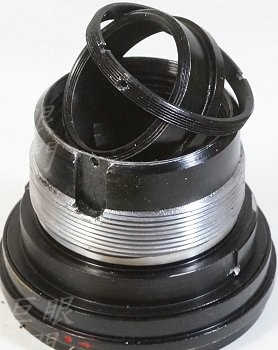

外面的套環原來應該是這個狀態，原來尾巴有個很小的止付螺絲鎖住，但是小螺絲弄一下又卡死，只好重新鑽孔做了止付螺絲鎖住。
正確的裝法應該是先將光圈環那些機構先裝好，最後再把鏡心裝上。裝的時候應該是在這個狀態下，將鏡心放進去，鏡心上的光圈連桿對正光圈機構的卡槽對準放進去。之後外面鎖環鎖住就可以將鏡心固定，但是固定前要先將光圈環放在最大光圈，在轉動鏡心使光圈剛好開到全開的位置。

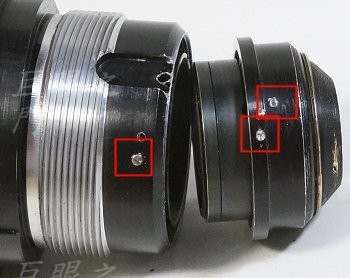

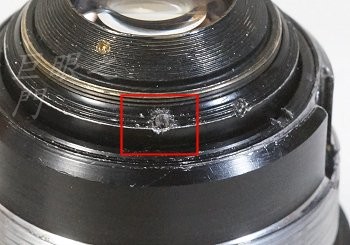

但是如果只靠鎖環其實鏡心會轉動，所以要固定，原來的止付螺絲是穿過了鎖環，再鎖到裡面的鏡心。那種方法不太好，重新在左方紅框中鑽孔裝止付螺絲，直接鎖在鏡心上中間紅框中的位置。右方紅框中的痕跡是原始止付螺絲的位置。

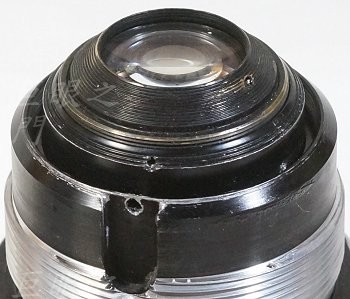

這裡是尾巴外環上新鑽的止付螺絲孔。

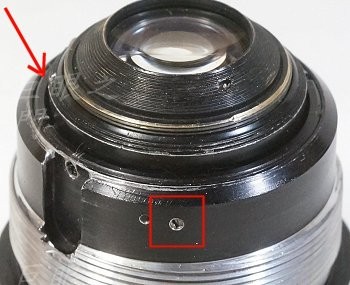

鎖住鏡心的止付螺絲也鎖上，再把箭頭處原來的鎖環鎖環去。最後再把其他對焦機構裝回去。
