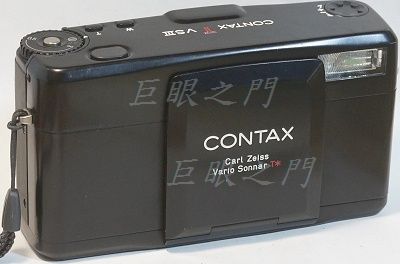

相機壞了，鏡主想殺機取鏡改了它。

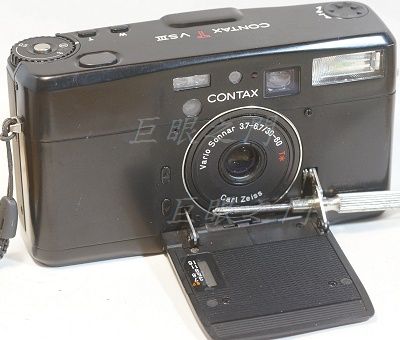

沒有電，門開不了，用起子卡住才能拍照。
鏡頭光學結構只查到 5 群 6 片，查不到詳細的圖。

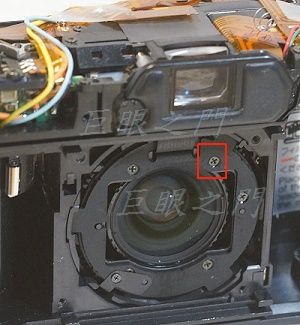

本來有個與底片接觸的面板，已經拆除，要取鏡頭，這裡的螺絲都要取下，底下的一些擋板也都要拆下來。

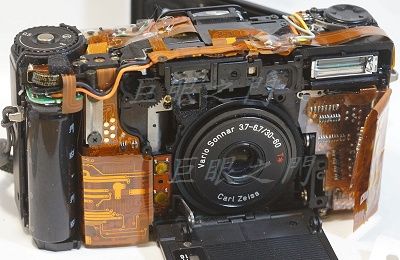

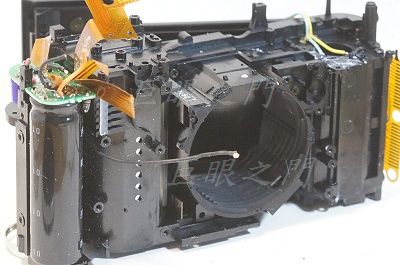

一開始不會拆，整個都拆了，好複雜的電路板，這個壞了，還能修嗎？光是搞清楚哪裡壞可能就很麻煩了，電路板一片蓋一片，根本連拆都很難。
其實後來拆到最後整個都拆了，還是拆不出鏡頭，因為最裡面的座子根本就黏住的。

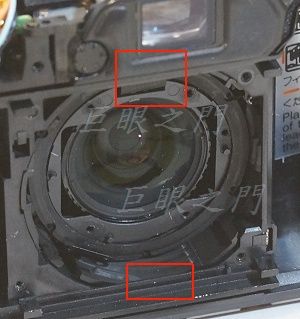

其實要把鏡頭取出，把紅框中的位置磨大一些，鏡頭就可以由後面轉出來。只是一開始還想說能否把鏡頭有關的對焦系統完整拆出，所以花了很多時間去拆，最後還是沒用。
其實一開始沒搞清楚，看看鏡頭後緣與底片的距離就知道，用原來的對焦系統根本就不可能改，改什麼都不行，連 Sony E 接環都會頂到機身內的凸起。如果一開始想清楚，根本就不要去拆前面，那樣還可以留著完整的外殼擺著好看。 不過話說回來，快門葉片沒拆開，根本也不知道鏡頭在哪個位置才是正確的。

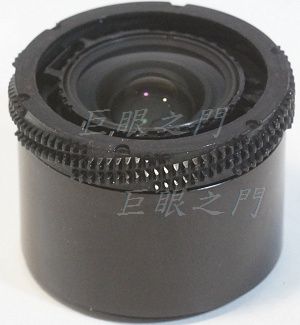

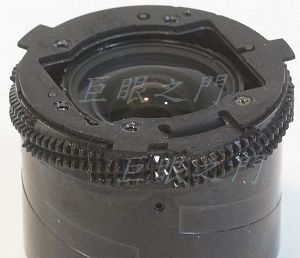

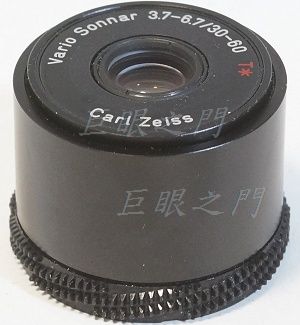

這是轉出來的鏡頭組件。很怪異的設計，因為要前後動，所以有複螺紋，而驅動靠齒輪，所以還有齒。
另外一面。
當時還想說要把對焦系統拆出來，所以整個拆了。

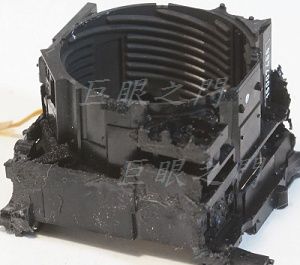

把原來對焦系統部份鋸下來，都塑膠的，不難鋸。

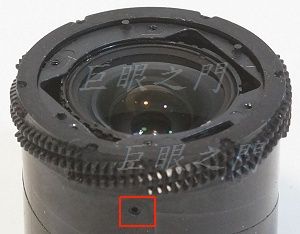

紅框中原來有個小小的心屬柱，長度約 1 mm ，好小，把鏡頭組件的外殼固定住，圖中已經拆除，外殼也取下。
鏡頭尾巴有個擋板，要由某個角度才能塞進去。
塞進去後，外面才能鎖外面的擋板。這是原來組件的狀態。
周邊凸出處會在原來的對焦統內軌道中前後運行。

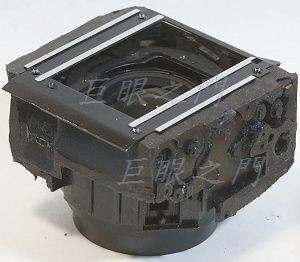

裝到原來的對焦系統中，測試了發現根本不可能改，改什麼都不行。
看圖中就知道，鏡頭尾巴距離感光面那麼近，怎可能改。
不過研究了一下，鏡頭原來有三個部份，分為最底下的基座、中間轉動的一節以及最前面的鏡心，如果把基座捨棄，中間原來轉動的一節直接貼在 Sony E 接環內，其實可以對的到無限遠。反正都已經拆成這樣了，整個都拆的稀爛，死馬當活馬吧。

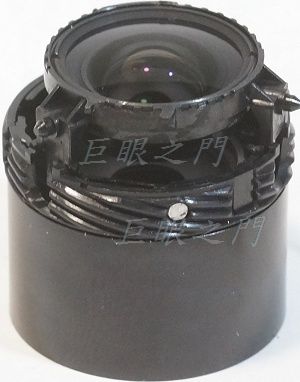

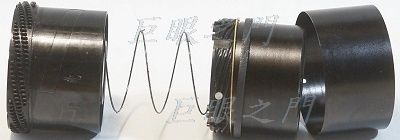

座子捨棄，剩下鏡組的前面與後面，尾巴鏡組外的外殼取下，前鏡組就可以由前面轉出來，裡面有個很長的彈簧頂住。
原來前鏡組的外側有個類似海綿絨布之類的圈圈以及一個金屬圈。
其實原來的鏡組是這樣的，側面有溝槽可以容許兩個鏡組有前後相對移動，裝的時候上面的鏡組 ( 其實裝在機身是後鏡組 ) 側面凸起要先裝到後鏡框內的軌道，轉一點角度，再把前鏡組轉進外殼。

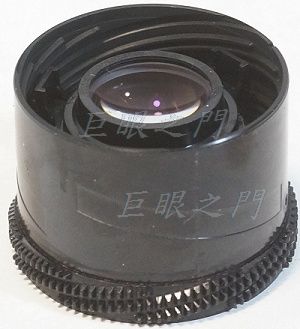

這是後鏡筒，裡面有一組鏡片。

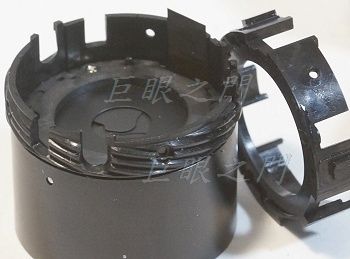

裡面可以看到複螺紋，不過後鏡組用的複螺紋很怪異，是波浪狀的，也就是說前鏡組前後移動，移動時帶動後鏡組，但後鏡組在後移時，某些位置還會向前移動一下，這個動作就做為對焦之用，詭異吧。

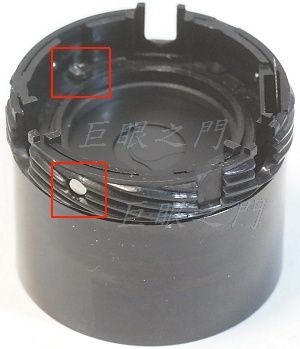

下方紅框中有柱狀金屬銷子，原來有膠，可以噴酒精溶解後由內向外頂出來。

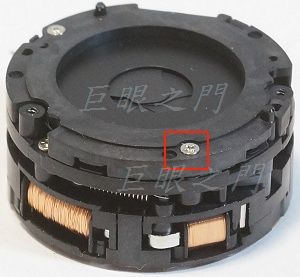

上方紅框中有螺絲固定，要拆解的話，螺絲都要拆開。
金屬銷子取下，後面一節可以取下。

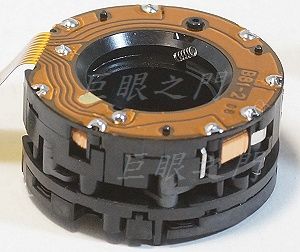

整個鏡心可以倒出來，其實這一截沒有鏡片，只有光圈快門系統。
螺絲要拆開。

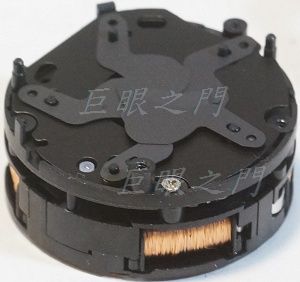

分解，這一截內有快門葉片，取出就好。
光圈葉片，要留著。

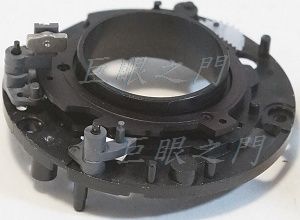

另外一節。
快門拆除後組合起來。

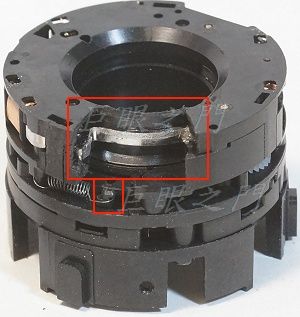

底下紅框旁的彈簧是拉住光圈葉片的，保持在小光圈，實際上本來是全部關起來的，可以避免漏光，但現在改鏡不需要全關。

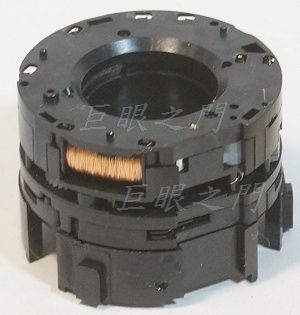

上方挖掉處原來有一組電磁線圈，磨掉了，這裡要安裝新的光圈機構。不過這個光圈機構很難搞，移動量大約只有 1 mm。

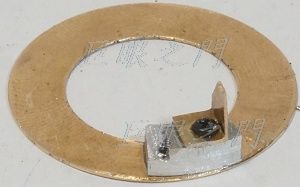

做了這樣的零件。

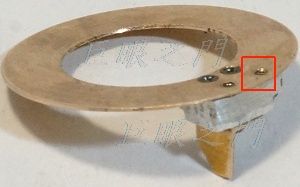

另外一面，底下凸起處要頂住裡面光圈機構的凸起，反時針拉動時就會將光圈放大。紅框處要由外面鎖一隻螺絲來控制銅環轉動。
此鏡的光圈機構與外殼之間原來有容納電路板的空間，電路板拆除後剛好可以容納一片薄薄的銅環。

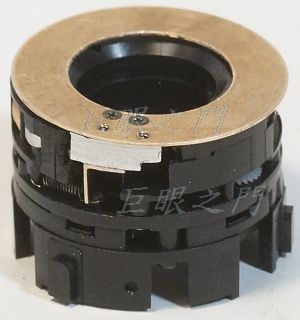

裝上銅環。

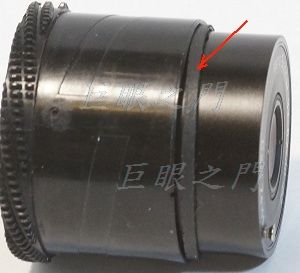

組合起來，這裡裝了一隻螺絲，這樣就可以控制光圈了，雖然只有約 1 mm 的移動距離，但勉強了，反正光圈會放大縮小就好，要求不要太高，沒那麼神。

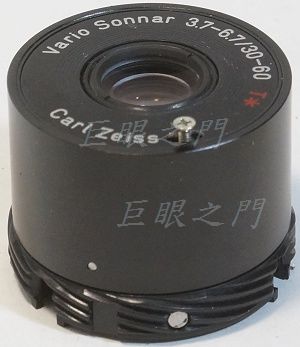

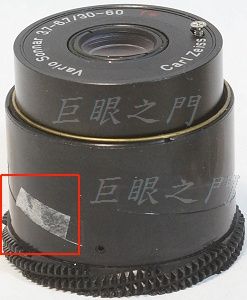

裝起來，紅框中黏了雙面膠，鏡組原來就是這樣固定外殼的。
不過這個下方的一節有螺紋的尾巴稍微車短了一點，否則對不到無限遠。
這裡的黑絨布也要塞回去。
這個金屬柱子也裝回，要用膠黏。

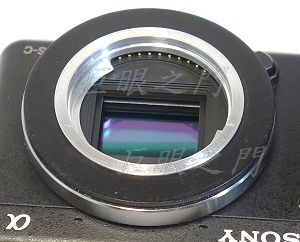

用 M42 轉 Sony E 的薄形轉接環，內側車了一個鋁環，要用來固定後鏡組的外殼。靠下方要銑掉一些，免得頂到電子接點。
最後要這樣將後組黏進去，因為實在不太好固定。這樣已經可以半人肉拍照。

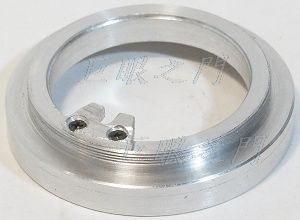

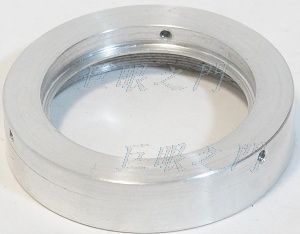

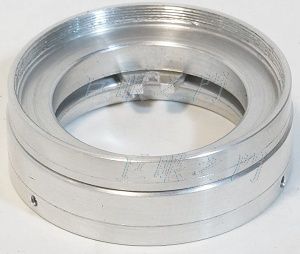

還要控制光圈，這就比較麻煩了。做了鋁環，後面鎖了一片鋁板，凹處要卡在鏡身凸出的螺絲。

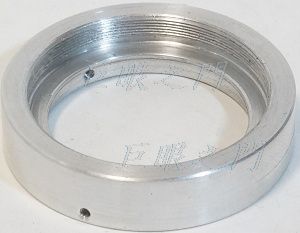

另外一節，這一頭要固定在鏡身外。
這一面向前，要把光圈控制環轉上去。
組合起來。
裝上鏡身，由下環的側面用止付螺絲鎖住，此時下環兼做變焦以及對焦環。上環做為光圈控制環，雖然轉動時左右位移只有 1 mm 左右，不過可以控制光圈就是了。

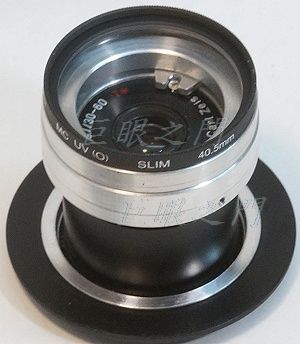

前面做了 40.5 mm 的螺紋，可以裝保護鏡。
最後整個鋁製零件都要去做陽極處理染黑。
這個鏡其實不是連續變焦的，只有五六個焦距位置可用，不過這樣改起來，因為怕後鏡組的外框會頂到機身內的結構，所以增加了一些感光面與後鏡組的距離，所以在廣角端的第二個焦長會對不到無限遠，但還是有好幾個焦段可以使用。這是死馬當活馬醫，反正可以對焦，可以控制光圈，雖然不是很理想，將就吧。 此外，這個鏡給數位機用，應該會有明顯暗角，因為廣角時周邊的入光角度太大了。

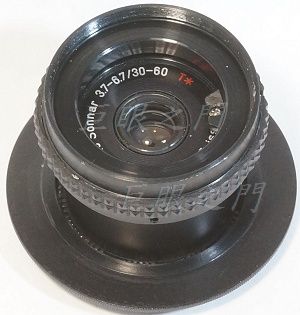

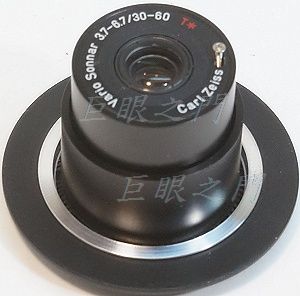

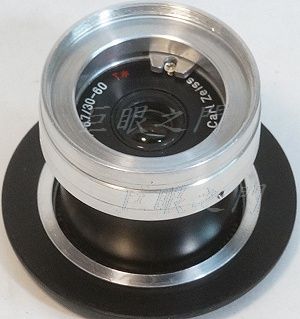

陽極完成，裝起來，對焦環外貼了花紋橡皮。

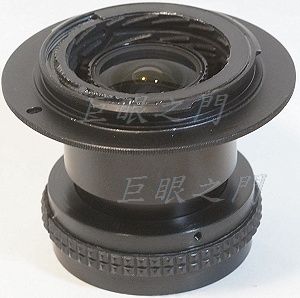

尾巴黏上接環。

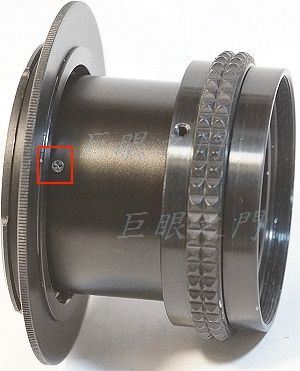

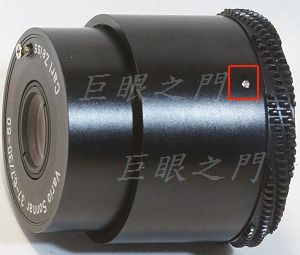

這裡原來有個很小的鋼柱卡住殼子，但是一碰竟然彈飛了，太小了，既然會彈飛，以後鏡主使用也可能會有問題，換成螺絲鎖住。

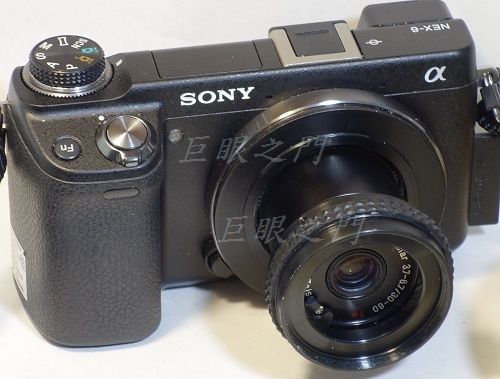

裝上機身。
要注意放在桌上時要把濾鏡端向下，因為在廣角端後鏡片會稍微凸出於外框。
影像呢？用 Sony NEX-6 測試，最大光圈，最廣角，還不錯啊，周邊失光也不嚴重。不過別忘了，這是 APSC 尺寸的感光器，全幅上應該暗角會比較明顯。
共有五段焦距可以使用，第二段，周邊幾乎看不出來失光。而且影響非常有水準。當然啦，這是 APSC 尺寸，全幅上面可能周邊會沒那麼好。
最長焦距。最大光圈都不錯了，縮小一點當然不會差啦，節省網路空間，就不貼了。只能說蔡斯好厲害。
