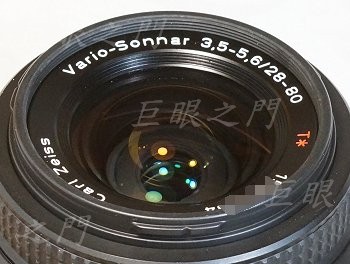

看起來很厲害的鏡頭。
以前也評估過這個系列的鏡頭,結果是不能改。

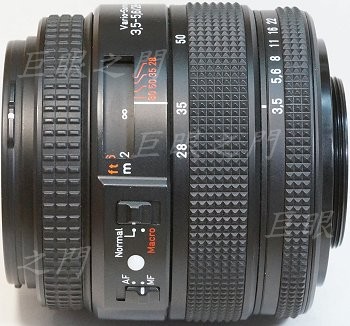

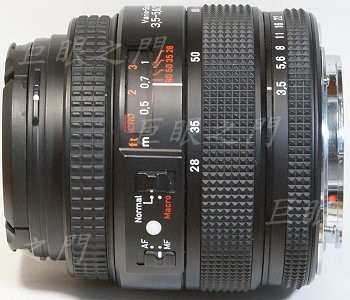

側面,這隻鏡頭壞了,所以鏡主說可以破壞。
此外這隻鏡頭還有點「掉漆」,竟然前後可以鬆動到位移 0.5 mm 左右!
光學結構竟然只有 7 群 7 片。

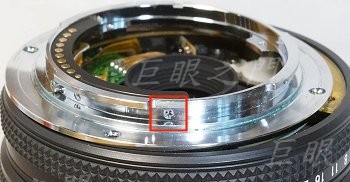

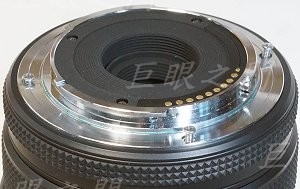

尾巴,鎖接環的螺絲已經鬆開。
側面還有螺絲鎖住電子接點模組。

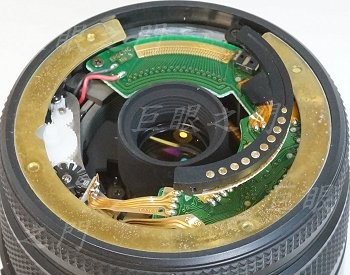

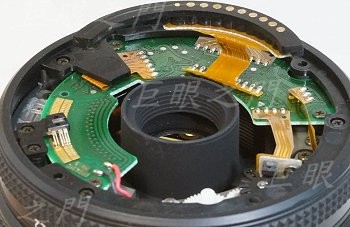

有調整無限遠位置用的墊環。裡面一堆電路,這些沒拆開無法評估,但怕拆了就毀了,鏡主說原來是壞的,可以破壞。這類鏡頭壞了,常常就是整個電路換掉,換起來貴得很,很划不來。
墊環取下。

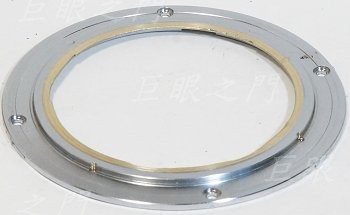

後面的環取下。

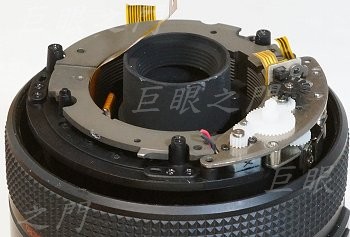

電路板拆掉。

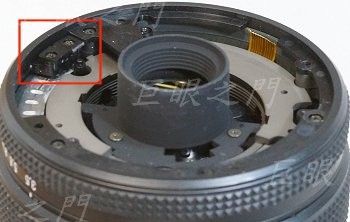

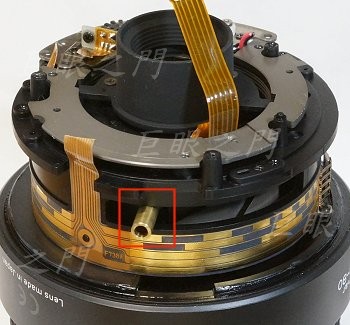

變焦環拆掉,紅框中的桿子是變焦連動的。

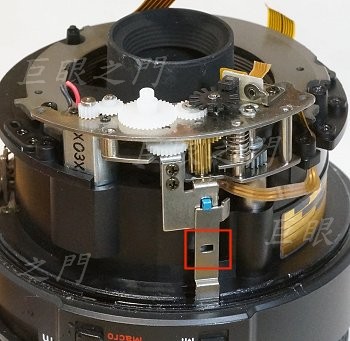

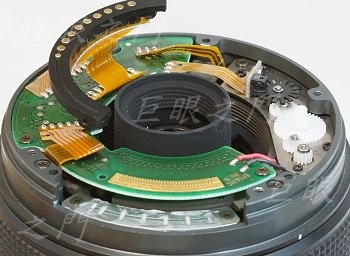

藍色的小突起原來在紅框中的孔洞中,要頂下去才能向上方取出。一堆齒輪不知道是光圈還是對焦用的,反正轉動那些齒輪,沒有什麼東西會變動。

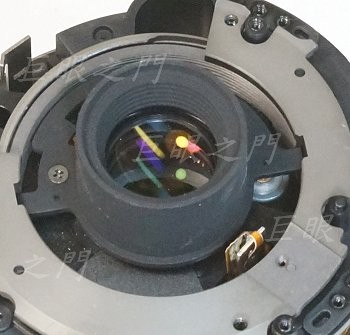

猜想光圈調整的機構在縫隙裡面的白色零件,那個可能是馬達。評估了一下,還是算了。這是變焦鏡,即使可以拆開,要做那麼長的桿子前後移動困難重重,而且原來電動光圈應該是用齒輪,要如何將齒輪的轉動轉變成桿子的撥動也一樣困難重重。旁邊也沒什麼縫隙可以裝置那些機構,所以放棄了,就用最大光圈拍吧。
CN 接環的法蘭距是 48 mm,把原來的接環凸出處車掉一些,後面應該有空間鎖上 M42 接環。
把鏡身裝回去,這個部份原來末端有電刷,要切掉。

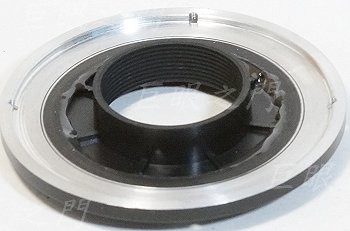

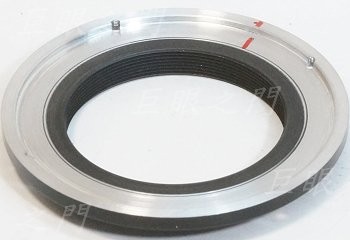

把 M42 接環內部車到可以扣在原來的接環上。

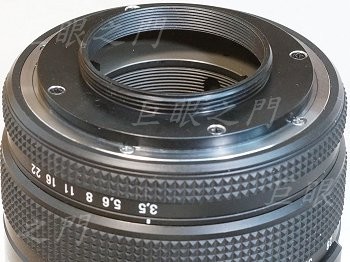

鎖上去。
原來的鏡尾護環也要車修了黏到 M42 接環內。

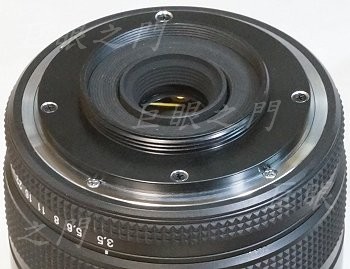

完成了。
側面。
都用最大光圈拍起來如何呢?在 28 mm 端,用 A7R 測試,縮圖銳化一級。週邊還是有些模糊。拍攝時黃昏有些逆光,所以反差不好,看看解析度就好。整體而言,即使都在最大光圈,還是可以接受啦。可惜不能做出可調光圈,不然應該是很好用的。
中間部份,僅裁切,沒有其他處理。
35 mm。
35 mm 裁切。
50 mm 縮圖。
50 mm 裁切。
80 mm 縮圖。
80 mm 裁切。
