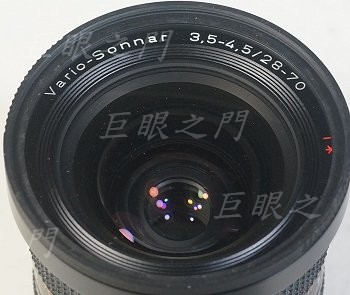

變焦蔡頭。
光學結構 8 組 9 片。

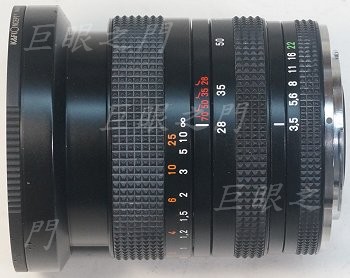

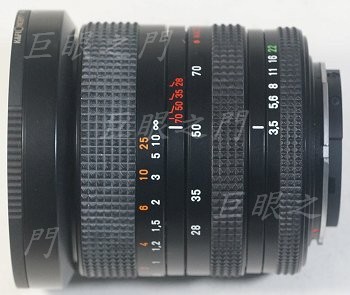

側面。

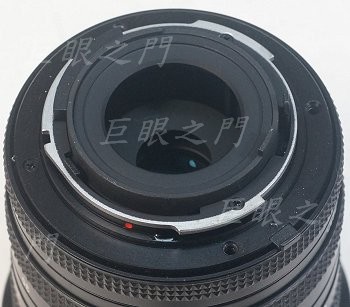

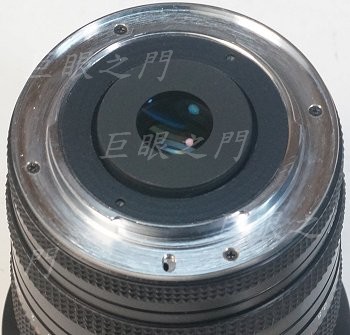

尾巴都差不多。
本來以為與那隻 28-85 mm 的一樣要由光圈環側面拆，但並不是，所以光圈環外面的花紋橡皮其實不用拆。其實在此狀態下鏡尾與下方的單元用點力就可以分離了，但是原來的螺絲膠有些滲透，會將兩部分稍微黏住。

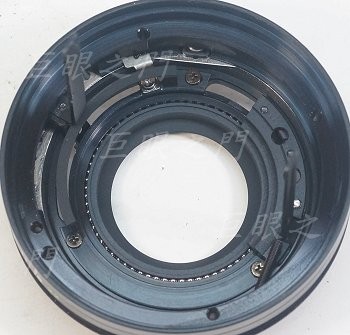

尾巴裡面的狀態。

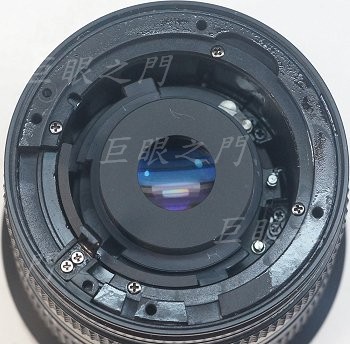

原來的尾巴分離後，底下有鋼片，鋼片上有光圈定位鋼珠用的鋼珠孔。
整個尾巴取下後，底下有墊環，此鏡只有墊了 0.5 mm。整個改完後，此處墊環改為厚度 0.2 mm 的塑膠片做的墊環，但是這個尺寸可能每支鏡頭不一樣。

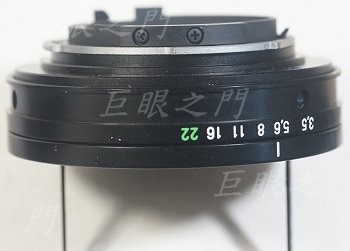

這是原來鏡尾的部分，本來以為可以修整後作為鏡尾的檔光環，但是後來發現用不上。

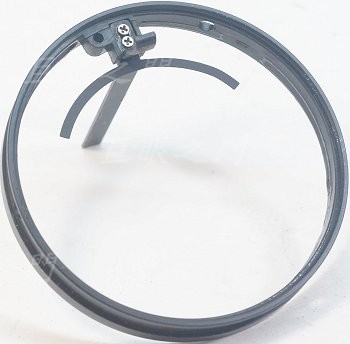

光圈環，原來連桿反方向有個與機身互相作用的凸桿，沒有用了，已經取下。

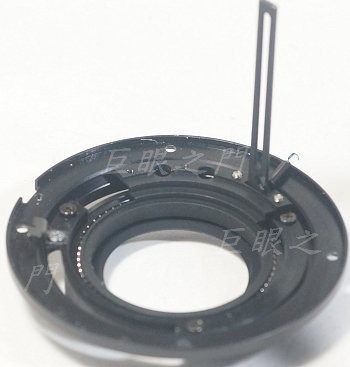

鏡尾內部。

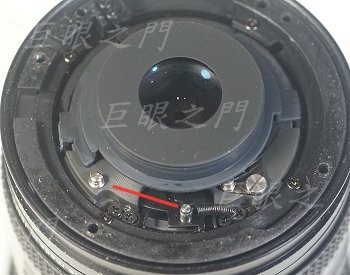

原來的彈簧在紅線處，把光圈機構保持在開光圈，但改鏡後要改變既定狀態為縮光圈。

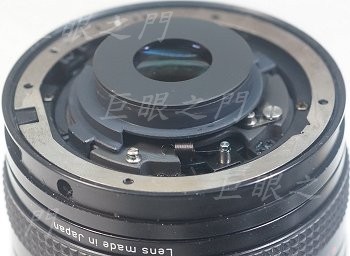

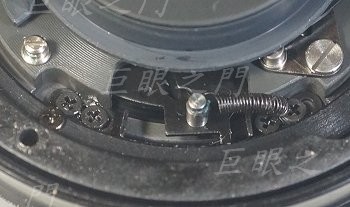

重新拉了彈簧，用右方的螺絲固定彈簧的一端。

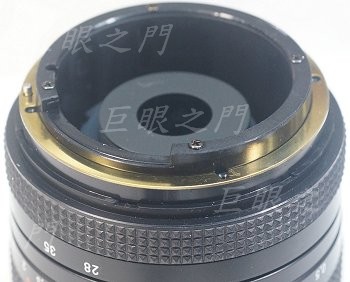

裝上原來的定位鋼珠鋼片與其他零件，再裝上 NF 接環。NF 接環內車了個護環遮住開口，免得容易入塵。
全貌。看起來簡單，但實際上施工很久，主要是無限遠的位置很難抓，原來墊環取下後，鏡尾機構會頂住變焦環，要把鏡尾機構車短約 0.2 mm 再去製作不同厚度墊環，並測試加上 NF 接環後的無限遠位置。
| D.T. Tang 製作 |
