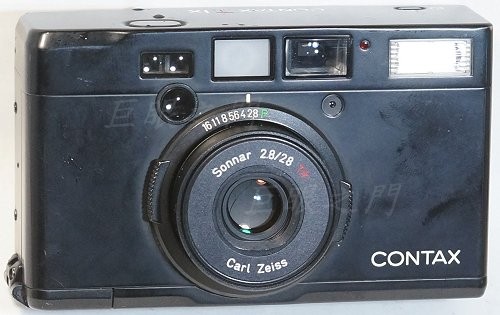

這台機身是用 APS 底片，現在已經不出產這種底片了，機主於是想殺機取鏡改了它。
光學結構不明，據鏡主說是四群六片，結構應該是 Sonnar 因為銘環上註明了。
難拆的很，反正大肆破壞，看的到了螺絲都拆了。

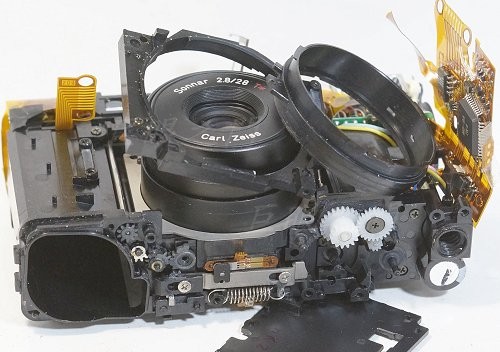

終於看到座子的螺絲了，但還是拆不出來鏡組。

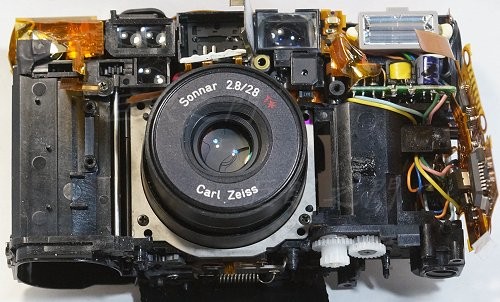

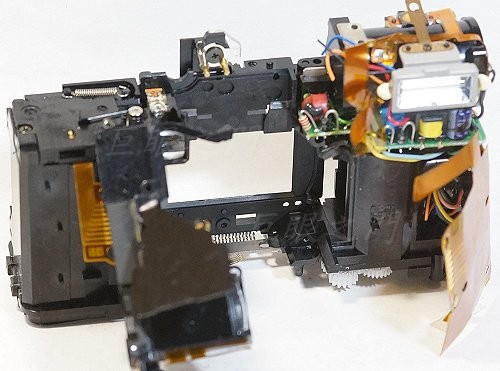

要拆到這麼慘烈才能拆出鏡組與定位器，真是浪費時間。

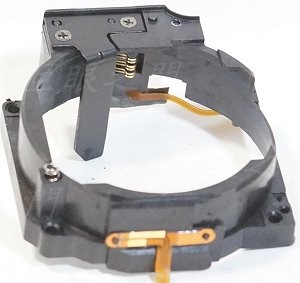

這是定位器，底下的斜面是要伸入鏡組內，控制鏡頭蓋的開闔，改鏡沒有用，要把那一節有斜面的磨掉。

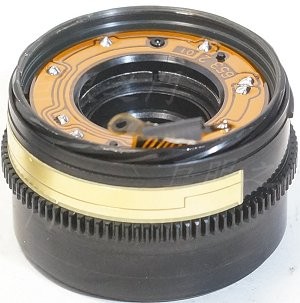

鏡組，電路都沒用都要去除。

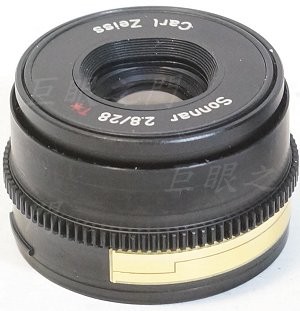

正面。

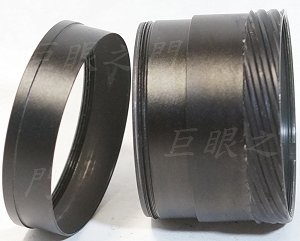

其實前面一節可以轉下來，反著裝就可以當作遮光罩，我覺得原廠應該就是這樣設計的。
鏡組的最後面有個鎖環，很細。
後鏡組取下，裡面有電路，都要拆掉，沒用。

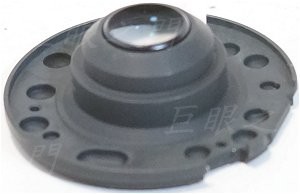

後鏡組，這個模組是金屬的。

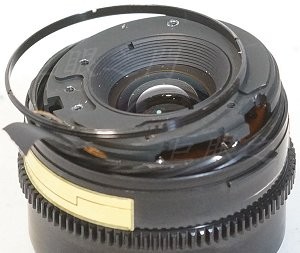

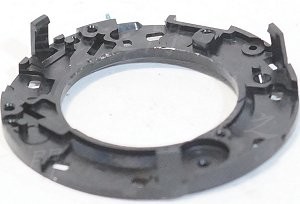

原來這一節上面有電路，已經拆除，這是向前的一面，裡面原來有三隻卡榫，要用起子由縫隙伸進去翹才能把卡榫撬開取出。

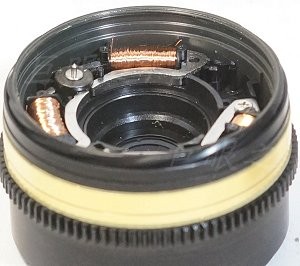

裡面還有控制電磁鐵之類的，也要拆掉。

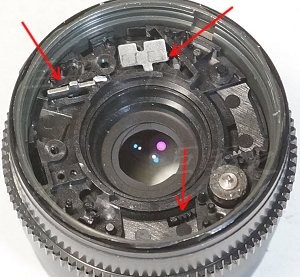

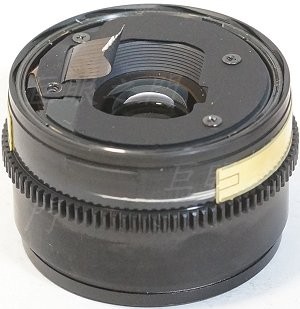

這裡面的光圈快門控制機構。上面箭頭處有個凹槽，裡面有個銀色金屬片，圖中金屬片放在旁邊。這個位置應該是控制快門還是光圈搞不清楚，反正下方箭頭處用起子將齒輪順時針撥到底，鏡組中的一組葉片就會全開，但我覺得這個似乎是控制光圈的，不管他，反正兩組的葉片結構差不多，而另外一組無法全開再來控制這一組，而這一組全開後可以控制另外一組。
左方箭頭處的槽中，有一樣的金屬片，將金屬片放進去，右方卡了一片小小的金屬擋住，使光圈縮約一級，因為鏡主說要縮一級比較好。為何要縮一級？因為這個光圈無法控制，拆不開，判斷可能要由前面拆，但是前面拆了，銘環應該會壞，算了，先這樣吧，只能用固定光圈拍攝了。如果有這個相機的壞掉的鏡頭可以拆，那就可以研究要如何處理光圈。

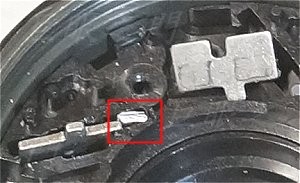

這是卡住的小金屬片。這個部分弄好後，就可以把鏡組裝回去。

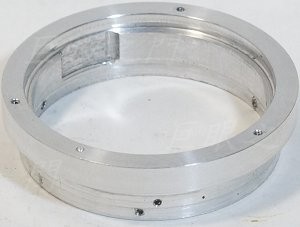

研究了許久，做了個鋁環，利用原來對焦環上的凸起齒輪卡在鋁環內可以轉動對焦。

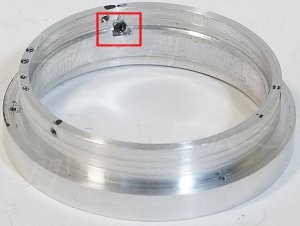

另外一面，這裡鎖了一隻小螺絲，這樣對焦環轉到這裡就不能再轉，免得伸出太長鏡心會掉出去。
這個鋁環總長度約 11.5 mm，凸出於接環面的部分約 4.9 mm，其他部分藏在接環內。
鋁環內銑掉的凹槽是要配合這個凸起，不然裝不進去。利用這個凸起，可以控制轉動範圍，以免掉出去，這個凸起本來的用途也是如此。
放入鋁環。

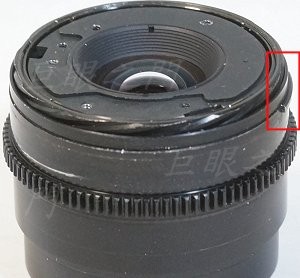

鎖上蓋板，這樣齒輪凸起就可以在凹槽中運作，對焦環轉動就可以對焦，不過還要配合尾巴的定位器。
這個蓋板與鋁環之間的空間要做的剛剛好，不然對焦還在裡面會轉不動，不然就是會晃動。
反面。鋁環要車到裝上接環能對焦無限遠，無反相機要過焦一點點比較好對焦。
把對焦定位器鎖在適合的位置，要考慮對焦環上的凸起的角度與定位器的配合。

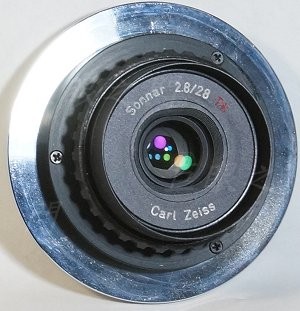

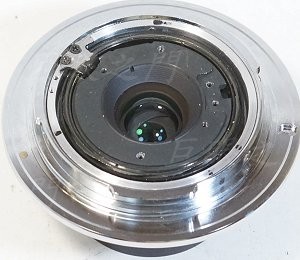

在 Sony E 接環側面打螺絲將鋁環鎖起來。
這個鏡其實改起來很勉強，很多地方都剛好而已，要把定位器磨薄了，而且要用皿頭螺絲鎖，這樣才不會凸出於接環面，因為 Sony E 接環不容許凸出。本來這種定位器的固定方式應該要用圓頭的螺絲，不能用皿頭的，但是圓頭太凸出，沒辦法，只能用皿頭的，所以要把凹入處慢慢磨到鎖上去剛好才行，很麻煩。改起來鏡心也就是無限遠剛好過一點，如果再進來一點就會頂到機身電子接點，機身會拒絕工作。光是搞這個定位器位置、定位器不能凸出接環面、又要對到無限遠等等的就弄了好久。反正鏡頭鏡後距再長一點點大概就不能改了。

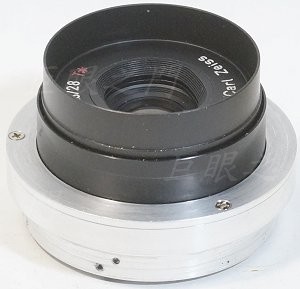

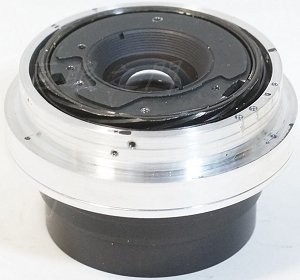

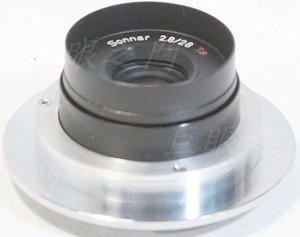

完成。這個鋁環還要去做陽極。

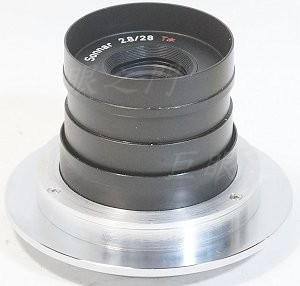

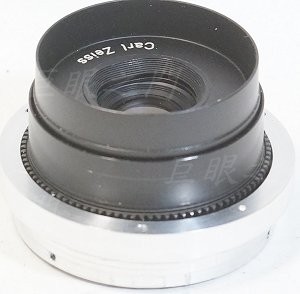

伸出來可以對到很近，大約十幾公分吧！
陽極完成後。
效果好不好？NEX-6 拍的，這個本來就是 APS 尺寸用的。光圈大約 4 左右吧，原圖簡直銳利的一塌糊塗！最邊緣才有些劣化。這個鏡如果能找到爛鏡來研究如何控制光圈，那一定更好用。
微距。
