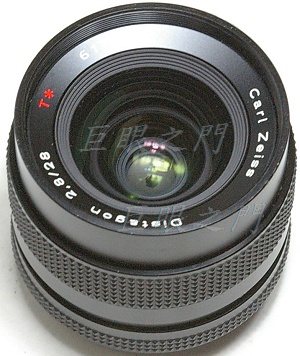

這隻在底片機時代是很常用的焦段,鏡主要改為 M42 接環。
尾巴都差不多,要先把接環插刀片先拆掉才能拆掉尾巴。

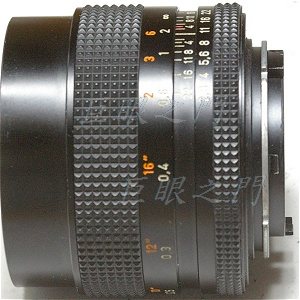

側面,尾巴上的突出物都要去除才能改為 M42。
光學結構七群七片。

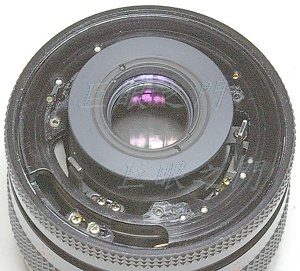

尾巴拆掉了,這樣的結構比較麻煩,還要重新鑽洞攻螺牙孔才能裝 M42 接環。

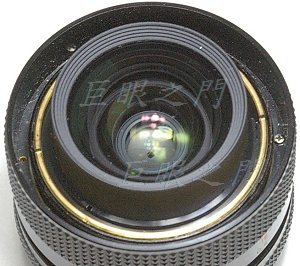

要攻孔就必須把鏡組拆掉才能看到裡面哪些位置能鑽洞。前面的銘環與濾鏡環是一體的,可以一起轉下來。縫隙裡面的小螺絲是調整無限遠的,但是直接這樣調沒有用,因為裡面卡住對焦環的金屬環邊緣有螺絲膠黏在對焦環上,所以直接調沒有用,要整個拆出來把膠去除後才好調整。圖中的黃銅環是固定鏡組的,拆開後鏡組就可以取出。

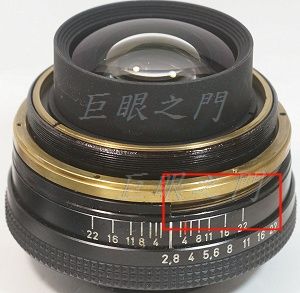

要取下對焦環時要注意這裡有個凸起。

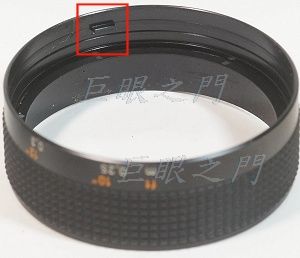

凸起會卡在這個凹入處,所以取出時要稍微斜一點才能取出。

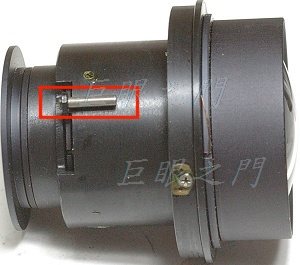

這是鏡組,紅框中的桿子裝回時要卡在壓光圈機構的缺口中。

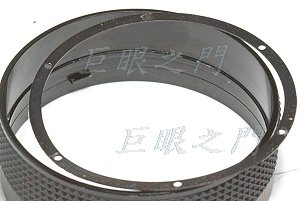

這是對焦環,裡面的金屬環已經拆出來除去殘膠。

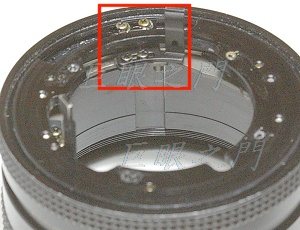

這個桿子是凸出物之一,紅框中有螺絲可以拆除,所以不用剪斷。
光圈連動桿只能剪掉,不然還要重新做零件。

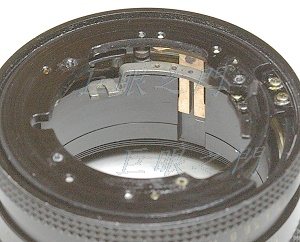

壓光圈桿子已經拆掉了。

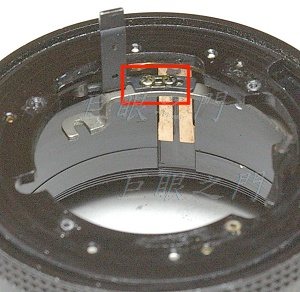

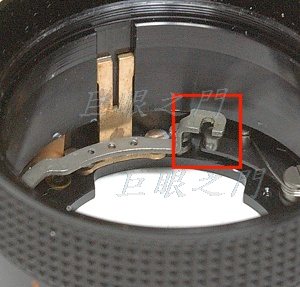

在裝回鏡組時,鏡組上的桿子要卡入這個缺口。

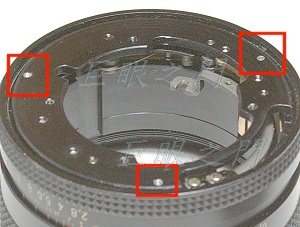

在適當的位置重新鑽了三個洞,並且攻螺紋。

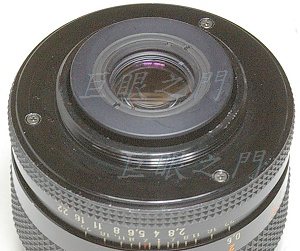

裝好了,最後調整無限遠就完工。
D.T. Tang 製作
