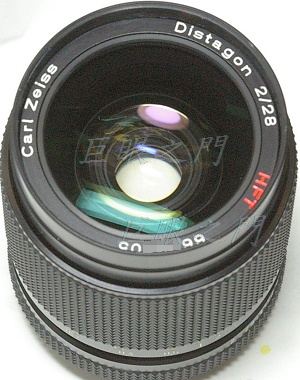

這隻鏡不用說是銘鏡,本來是 Rollei QBM 接環,鏡主要改為 Nikon F 接環。

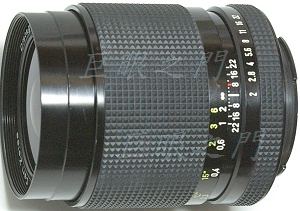

雖然焦長是 28mm ,但是整個鏡身很長。

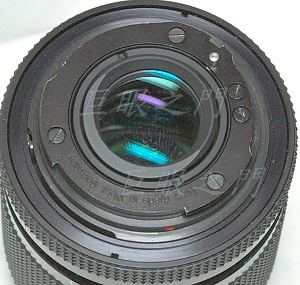

尾巴外觀也都一樣。
這是光學結構,八群九片。

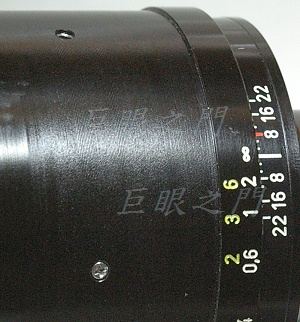

對焦環上的橡皮剝開可以看到無限遠調整螺絲,但是不太好調整,一共有五隻螺絲,要轉到很鬆才調的動。改鏡的話,要先把它調整到極限。
這是鏡身內部,這個鏡身比較好弄,對焦定位器沒有連在接環上。

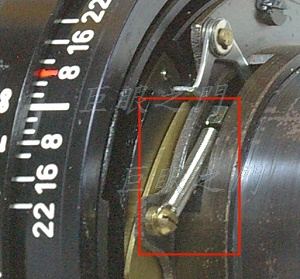

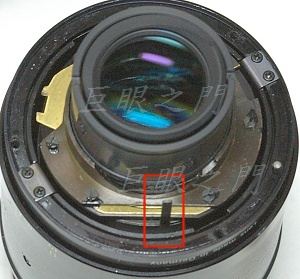

紅框中的是光圈桿,順時針方向拉住就會縮光圈。

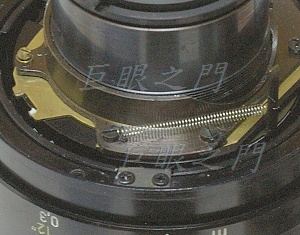

這是本來的彈簧,既定狀態為開光圈。
把彈簧拆下來這樣拉住,既定狀態就成為縮光圈。

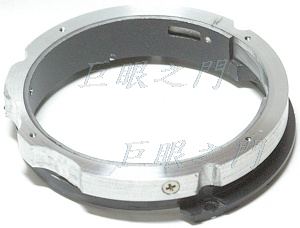

改法都差不多,把原來的接環座子車到可以對焦到無限遠。再車個環黏在原來的座子外面,只用 AB 膠怕不夠牢靠,再加上了螺絲。邊緣磨掉的部份是要避過安裝接環座子的螺絲,左方較大的缺口是要留出一些縫隙以便調整光圈環上控制光圈的螺絲。

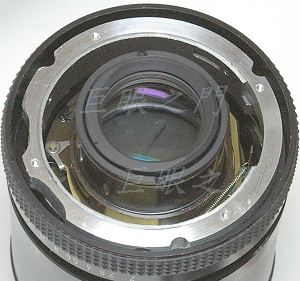

座子裝回去了。
還是用 M42 轉接 Nikon 的轉接環作為接環,但是邊緣要車掉一些,不然會頂到光圈環,所以改之前要把無限遠調整到極限,否則尾巴車太多,會頂到光圈環,萬一頂的太多,還要車光圈環,因為光圈環有可能頂住 Nikon 機身上的光圈機構。

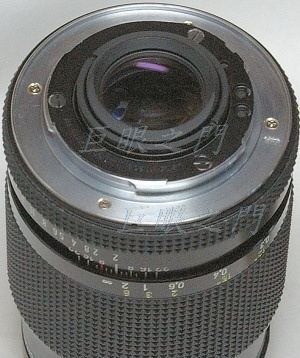

接環內側還是用原來的尾巴車下的護環車修一下黏回去。

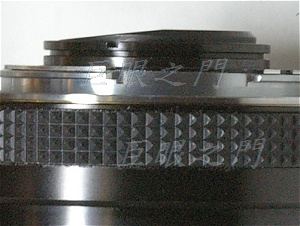

此鏡原來尾巴就磨成斜的,應該不會打鏡才對。
D.T. Tang 製作
