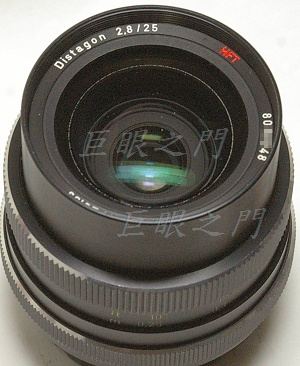

這隻廣角的焦段很特別，25 mm。

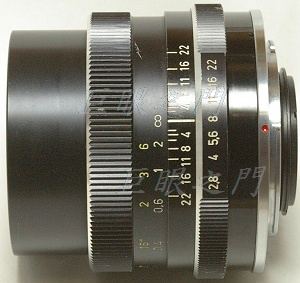

側面的外觀，這隻是 Rollei QBM 接環，以前改過 Contax/Yashica 接環的。其實這些鏡頭的光學結構都是一樣的，也不知道德國人的光學設計是否都一步到位，幾十年前的設計一直沿用了許多年。

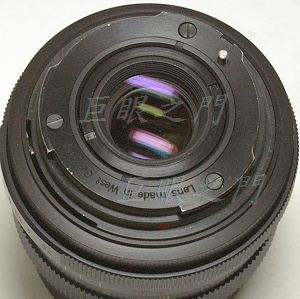

尾巴，標準的 QBM 接環。
這隻鏡與 Contax 接口的結構除了光學系統相同，連機械結構也類似，要把前鏡組轉出來才能調整無限遠。

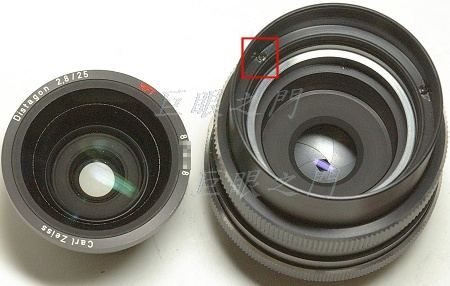

前鏡組轉開，紅框中是固定濾鏡環的螺絲。

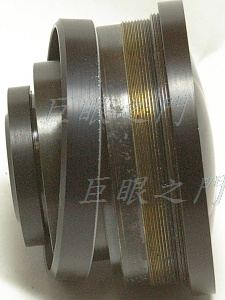

前鏡組後面還有一節墊環。

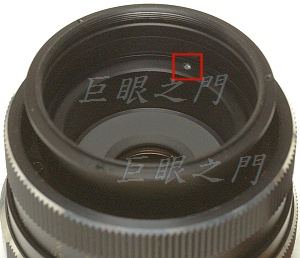

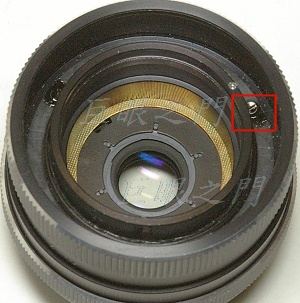

這裡有個螺絲固定了中間鏡組。
中間鏡組拆下才看到無限遠調整螺絲，這樣怎麼調無限遠呢，有點傷腦筋，因為鏡組裝回，縫隙不夠大，調不到這三隻螺絲，鏡組拆了又看不到影像。
這是鏡組裝上的狀況，根本碰不到螺絲。其實還是可以調的，先把無限遠調到極限，鏡組裝回，對到無限遠處在對焦環上做個記號，這樣鏡組轉下來再去調無限遠就好了。
如果是另外一種銘環連在濾鏡環上的結構，那就可以將銘環拆下，然後由縫隙中調整無限遠。
尾巴是標準的 QBM 結構，這種鏡尾已經改了非常多了，請自行參考其他的網頁吧。

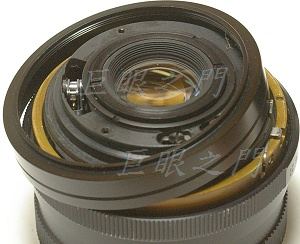

先把定位器切短固定，這些以前都改過很多了，不再貼了。先把座子車到可以對到無限遠。

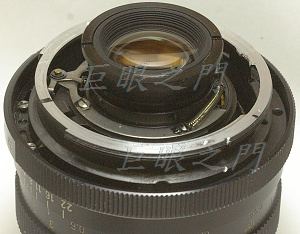

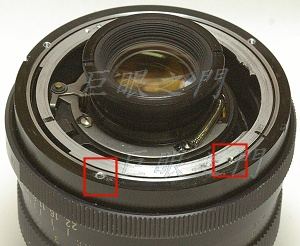

外面的鎖環車到與座子一樣平，外環用螺紋鎖在鏡身的座子上，而且還有約 2 mm 厚度，所以可以鎖接環螺絲，在外環上打孔鎖接環。但是只有鎖在外環上不行，因為外環會轉，所以如右方紅框中，在外環與座子的螺紋之間也可個螺絲孔，這樣四隻接環螺絲有一隻是鎖在螺絲縫隙裡面，這樣就不會轉了。

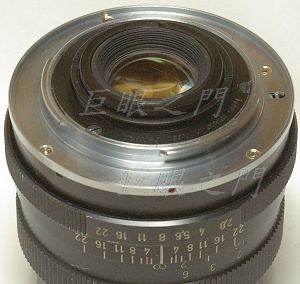

鎖上接環，調好無限遠，完工。
側面的外觀，尾巴凸出不多，在全幅機上應該不會打鏡。
D.T. Tang 製作
