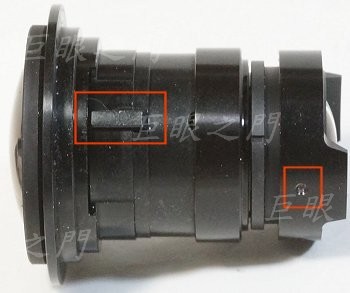

鏡頭拿到時只有鏡心以及銘環。左方紅框中是光圈控制機構，右方紅框中的螺絲是鎖住尾巴外環用的，外環可以調整角度，外環的做用是防止鏡頭放在桌上時碰到鏡片。鏡主要用對焦筒重建鏡身，本來建議在網路上找廢鏡的，但是沒找到。
光學結構找不到，誰知道再通知一下吧。

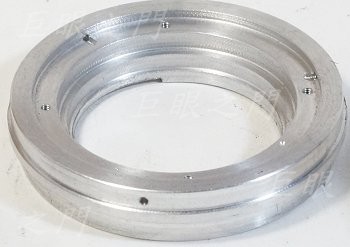

做了個座子，要把鏡心由上面鎖住。

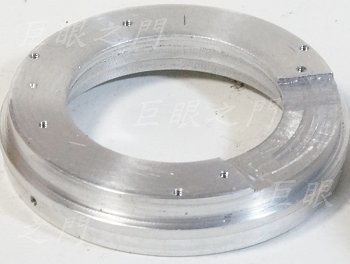

另外一面，銑掉的部分是要安裝光圈連動機構。
把鏡心放中間，仿照原廠的方式鎖上。

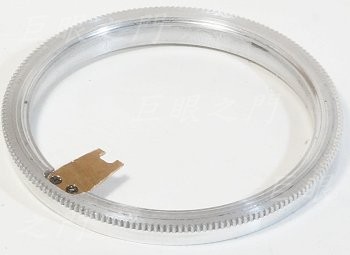

這是光圈環，銅片要卡在鏡心的光圈機構上。

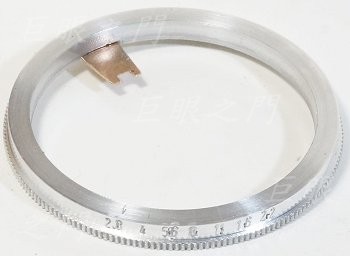

另外一面，側面用字模打上光圈數值。

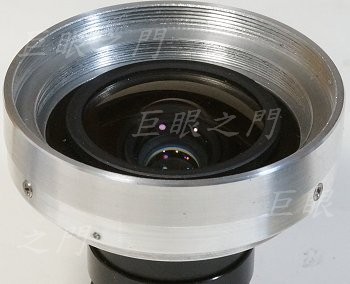

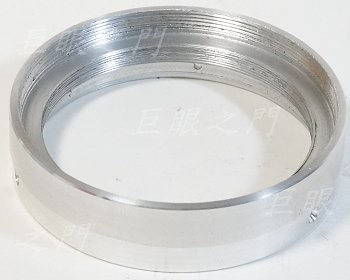

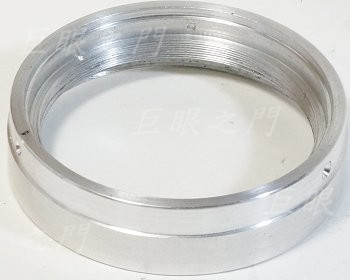

這是裝銘環用的，前面凸出處兼做濾鏡環。
另外一面。
鎖在基座的前面，由側面鎖螺絲。

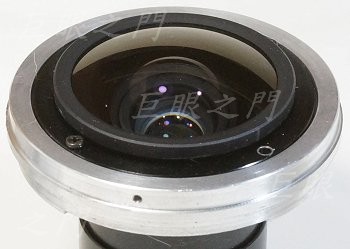

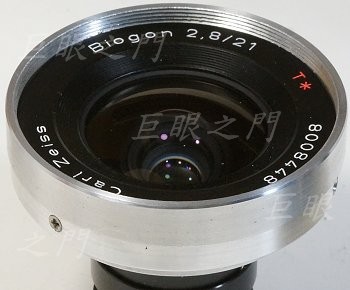

銘環裝上，上面還可以裝濾鏡。

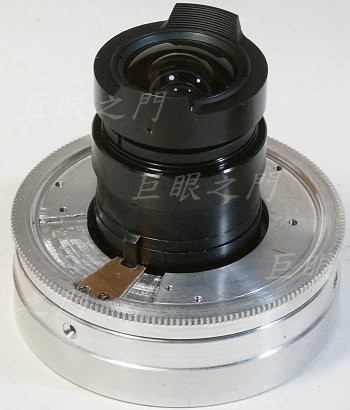

現在鏡頭已經可以倒著放，不會碰到鏡片。光圈環裝上，用銅片與鏡心光圈機構連動。

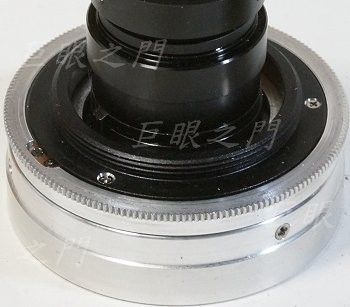

後面裝上 M42 接環。
後面裝上對焦筒，對焦筒的規格是鎰鋒 M42-M42，長度 10-14 mm，雖然號稱 10-15 mm，可是實際變化長度其實只有 3.8 mm。

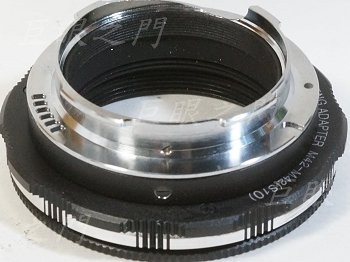

因為鏡主希望裝在 M 機身上估焦使用，所以後面要接上一節 M42-M39 的轉接環，這樣對焦筒才不會貼在機身上，那樣會頂到拆鏡頭的卡榫。最後面在裝上 L39-LM 轉接環。尾巴的外環也要把最長的位置調整到鏡身的上下方，這樣才不會擋住邊角的畫面。
鏡心尾巴有外環，外環的角度要固定，因此這些用螺紋結合的零件要固定角度，否則螺紋緊一點鬆一點角度會變。把後面的零件都在側面打螺絲鎖住，角度才會固定。
對焦環的前緣要車掉一圈，要黏上對焦表尺。

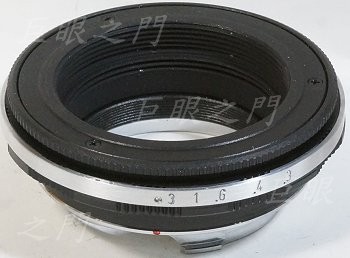

對焦表尺先放上去，還要去做陽極。對焦其實只要轉一點點就已經是 1 m 了。表尺環只有標到 0.3m ，但這麼近應該無法估焦使用了，誤差太大。但由計算算出來最近大約可以拍到 14 cm 左右。

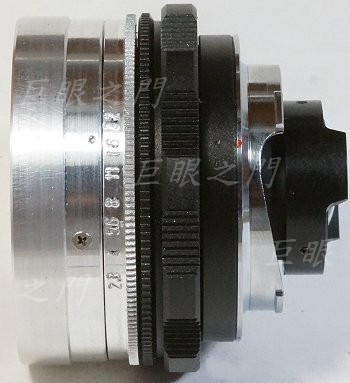

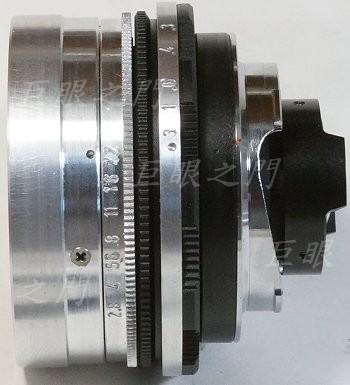

側面全貌。

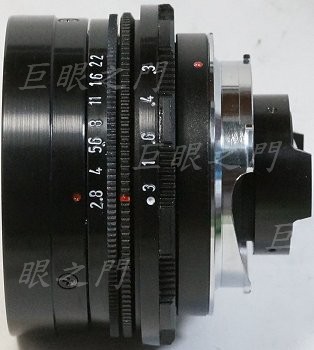

做完陽極後。

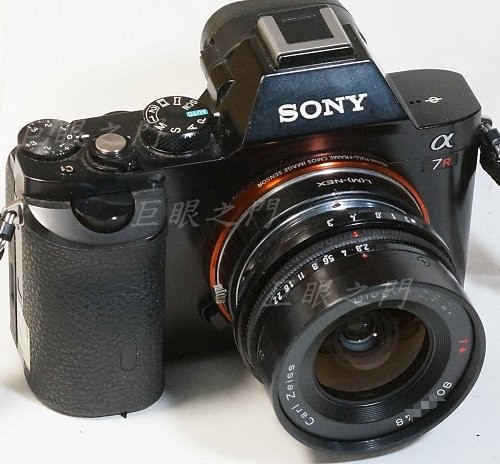

裝上 A7 機身，重建完成，可以用了。但是這樣改起來無法裝在 NEX 機身上，因為 NEX 機身在 CMOS 前面有個方框，會頂住鏡尾的外環，如果外環拆掉應該可以裝，不過最好不要，那是保護後鏡片的。裝在 A7 或是全幅的機身應該沒有問題，不過還沒測試。因為後鏡片太靠近感光面，所以在數位機上面應該會有明顯的暗角。
實際拍效果如何？Sony A7R 測試，最大光圈 f2.8，原圖中間應該會比較清楚，經過縮圖會差一些。整個而言，與預期差不多，邊角有些失光，但如果 CMOS 前面換成超薄的應該會改善些。
縮兩級 f5.6。
再縮兩級，f11。雖然邊緣畫質有改善，但是失光還是一樣。
最近拍攝結果，最大光圈。
