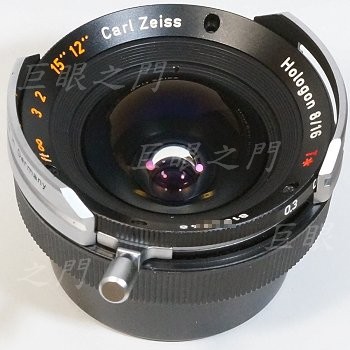

Carl Zeiss Hologon 16mm f8 Contax G 接環改 Leica M 接環套件整修

這個鏡是個比較現在的設計，缺點是光圈只有 f8。

光學結構 3 群 5 片。

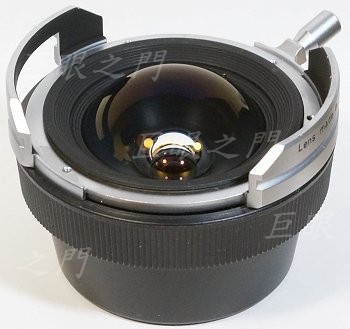

側面。

銘環上面的四隻螺絲拆掉，銘環取下，可以把鏡心逆時針小心轉出來。

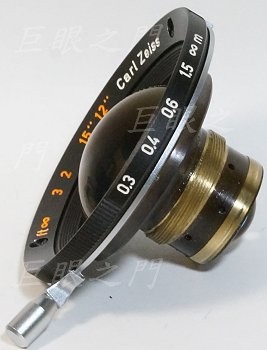

這是鏡心，原來的結構是鏡心邊緣的底下有調焦環，上面有銘環以及對焦距離表尺鎖住，將鏡心邊緣夾著轉動對焦的。

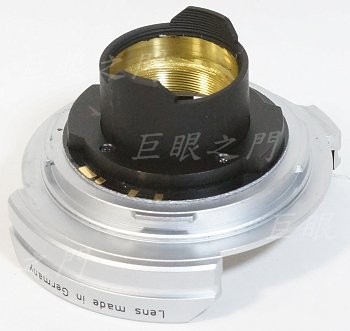

這是原來外殼的另外一面。

這是鏡主買的套件，基本上結構一樣，只是後面為 Leica M 接環。但是問題來了，鏡主裝上後無法對焦無限遠，問了幾家材料行，也沒人願意伸出援手，只好找來這裡。本來以為是有些地方頂到，但是並不是，有些面車掉也一樣無法。而且轉到底，要硬轉還是可以轉，但是很緊，與頂到的感覺不同。本來鏡主說差一點點，結果實際測試其實還差了不少，約差了 1 mm 左右，以 16 mm 焦距的鏡頭而言其實差很多了。既然不是頂到，判斷應該是複螺紋的問題，可能有些漸進紋的意思，前面大，後面較小，如果 DIY 做螺紋時有時會這樣，因為小車床其實容易磨損，稍微磨損一點，有時就會有這種現象，最後面會有些不夠大。

這是很難解決的，除非找有大機器的工廠去修複螺紋，不過哪個工廠願意這樣搞，很難找。修這個應該也很費工，即使能做也不見得願意做。有個機械加工廠說，現在的技術人員都只會用 CNC 寫程式去加工，要用手工去加工反而都不會！這個要修改的工作，搞不好用 CNC 也很麻煩。

於是把靠後面的複螺紋車掉一些吧，判斷車掉一些應該螺紋長度還夠。車了果然就可以多轉一些，不過還是緊，但至少可以對焦無限遠了。這個內螺紋很難修，因為修了之後螺紋的最末端為有些變形，如果在開口附近就還好，但這個複螺紋的開口在鏡身中間，工具很難伸進去。用車牙刀像剔牙一樣剔了很久，勉強可以用啦。因為此鏡的景深很大，所以反正目測對焦加上景深控制，使用上應該沒問題，只是對焦環轉起來有些緊。

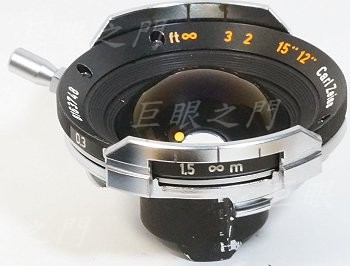

轉進去，調好無限遠就好了。暫時先這樣用吧。這個鏡這樣處理的話，在裝配時要注意，一定要把外面的對焦機構一起轉上去，不要單單轉鏡組進去，那樣萬一摩擦力太大，很難拆，鏡片又很凸出，手也不好把持，如果有對焦機構，可以用對焦機構去轉，會比較好轉。

調整無限遠就是把調整到無限遠後，將週邊螺絲放鬆，再把表尺無限遠處對準，將螺絲鎖緊就完成了。因為夾上車床，外面的消光漆也會磨掉一些，最後還要重新上漆。

用這個接環的朋友好幾個說沒有問題，也許是特例，但還是滿奇怪的，是剛好在加工到這個接環時恰巧機器發生什麼問題嗎？不知道。

至於效果如何？用 A7R 測試，果然邊緣失光嚴重，其實這個鏡原廠應該有個中間減兩級的減光鏡以便校正邊緣失光，現在沒有減光鏡，所以只能拍到這樣。邊緣的畫質其實減損的也很明顯，但在底片上也許會好些，因為此鏡的尾巴太貼近感光面了，入光角度會變得非常大，這樣也是會減損畫質的。有網友說，這個問題要把 CMOS 前面的濾鏡換成薄的，相信一定會有改善。不過這個鏡的變形校正倒是做的很好。

有些廠家在開發弧面的感光器，那樣可以使得每個位置都可以幾乎「垂直」接收光線。可是那樣就必須要專用的鏡頭才行，一般老鏡大概都不能用。

鏡主是要用在 Ricoh GXR A12 模組上，是 APSC 尺寸的，所以邊緣會裁切掉，那樣應該會好些。有人反應，在某些 A7 機身上還會打板！打到快門前面的簾幕，還好測試時 A7R 似乎沒有這樣的問題，所以如果要接 A7 系列要小心點。

這是網友 Chang Steven 用換了超薄濾鏡的機身拍的，解析度完全不同啊，所以玩這隻應該還要去改機身才行。或者說玩這類後鏡組很凸出的都要改機。此外網友說用了中灰鏡，光圈縮兩級，太小了，所以拍完後用軟體去調整就好。
