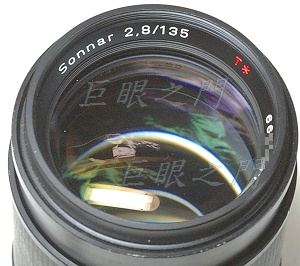

這隻以前修理過一隻,這次要改為 M42 接環。

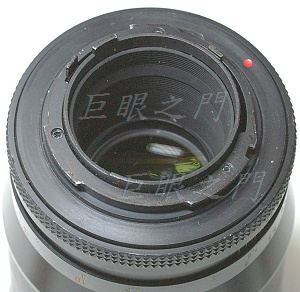

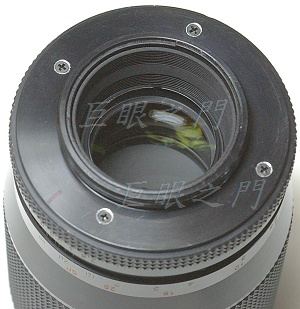

鏡尾,這隻尾巴上的螺絲,全部都黏的死死的,轉崩了也拆不下來,只好鑽掉。
相關的拆解資料以及光學結構請看以前修理的這篇。

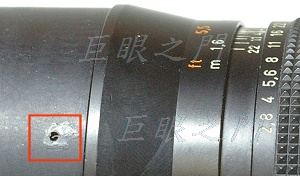

花紋橡皮先剝掉,這裡有個小沈頭螺絲,轉鬆後可以將對焦環與表尺環轉開,但是轉開時要對焦在近處,不然會頂住。
轉鬆開後,裡面會看到圍著一圈有好幾隻沈頭螺絲,這些才是真正的無限遠調整螺絲。調的時候還不太好調,請自行參考以前那篇資料。

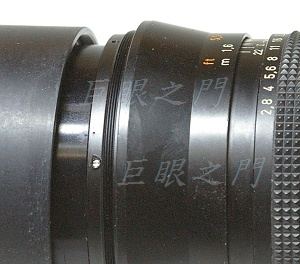

轉到近處,鬆開螺絲,再把表尺環轉到無限遠,鎖住,再轉到近處,這樣轉一轉就可以將鏡心轉出。

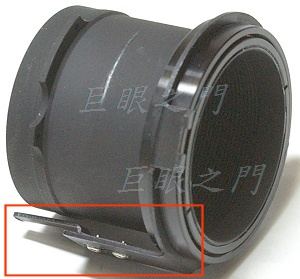

鏡心轉出後,尾巴上的護環可以拆下來,這裡有個壓光圈桿連動的機構,以前要修理,所以要保留,改 M42 接環的話,用不到了,可以扭掉或是切掉,反正就是要拆除。

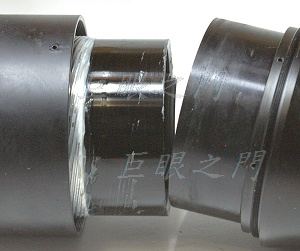

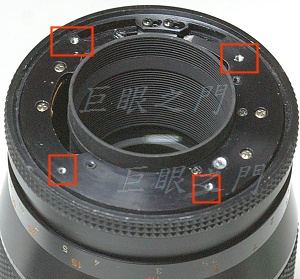

前後段分開後就可以找適當的位置鑽鎖接環的螺絲孔,圖中已經把鏡心裝回了。
尾巴,邊上要留一些厚度,以便頂住光圈環。

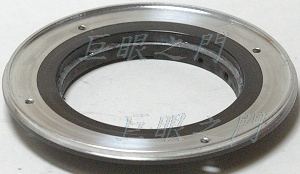

內側把原來的護環切下來黏進去,剛好擋住尾巴的縫隙。
裝回去,完工。
D.T. Tang 製作
