這隻鏡改過,但是上次改的不夠理想,因為要車尾吧,對焦定位器要重新安裝,造成對焦不夠滑順,這次用了新的方法,果然好多了。

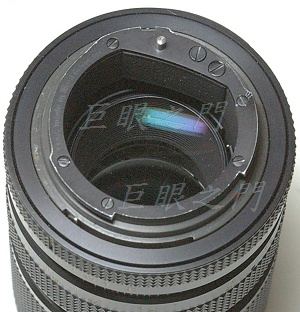

這是尾巴。
此鏡原來品像有些不太好,花紋橡皮都快要裂開了,濾鏡環也有些撞擊痕跡。

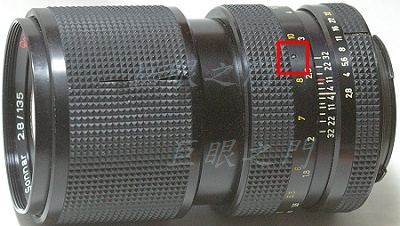

對焦環上紅色框中是無限遠調整螺絲。

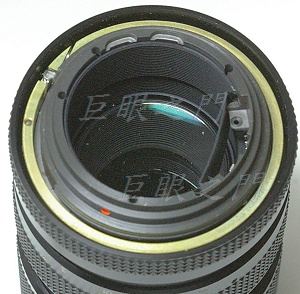

尾巴上的一圈螺絲拆掉後,尾巴的接環片就可以拿出,然後有個沒地方下手的環,要用橡皮塞壓著開才轉的開,拆掉後可以看到裡面的零件了。有個鋁環,改鏡的話沒有用,要取出。
其他的尾座固定方法請自行參考以前的資料, QBM 接環已經改了很多了。

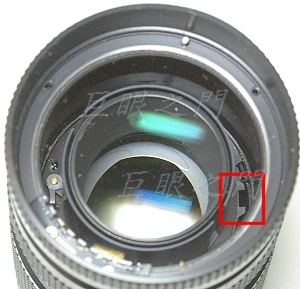

尾座拿掉了,這個缺口是壓光圈桿的連動缺口。

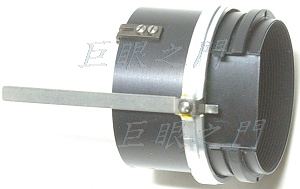

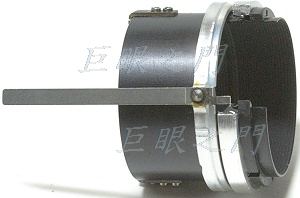

這是對焦定位器,原來是鎖在尾環上的,就是尾環最外面那一圈小螺絲鎖住的零件。長長的桿子就是壓光圈桿。
左方圓管上的凸出物就是定位器,是卡在鏡心的槽中。
以前改時是把右邊的部份鋸掉了,這次不鋸,保留著,最後再把外圍車掉以便能塞入 M42 轉 Nikon 的轉接環,現在不要車。
右邊的大缺口處只是一片卡住的擋板,先拿掉,最後再裝回就好。

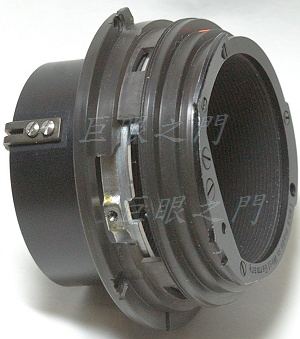

比較一下上面的圖與這張圖有何不同,除了缺口之外,在原來稍微凹入的一圈黏了一圈鋁環,這個很重要,因為這個管狀零件與鏡尾座之間有縫隙,要上螺絲不好上,所以要先增肥。這圈鋁環還不好裝,因為兩頭粗,中間細,鋁環根本套不上,所以要量好,車個鋁環再鋸為兩個接近半圓的形狀黏合起來。
這是重要的步驟,以前就是先把尾巴車掉了,所以定位器的管狀物鑽孔時很難定位,現在把尾巴鎖回去,這樣裡面管狀零件的位置與原始位置一樣,然後在側面螺絲孔,這樣鑽出來的孔位就會對了。
鑽好孔就可以把尾巴座子車短了,裡面管狀物的尾巴也可以車細。

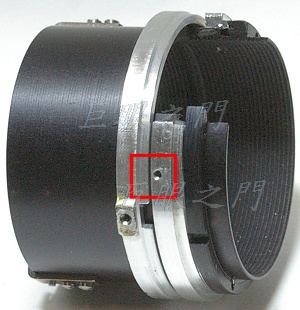

鏡尾座車到可以對焦到無限遠了,紅框中就是固定定位器管狀零件的螺絲孔。
鏡尾座外面要稍微車修一下,因為有個零件要套在外面。

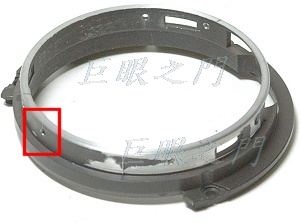

這個孔就是固定孔。

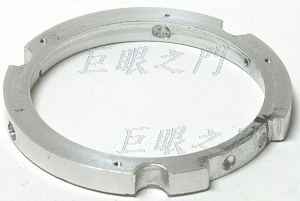

要做個此形狀的零件,主要是因為原來的鏡尾座車的很短時, Nikon 轉接環沒有可鎖螺絲的位置,所以要增加個外環,三個弧形缺口是要上接環座子螺絲用的,右下方缺口是要調整最大光圈位置用的,沒有缺口的話,調不到光圈環上的螺絲。
這個環要套在原來的鏡尾座外面,側面再用螺絲固定,用膠黏也可以。

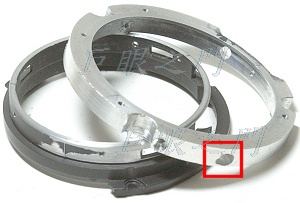

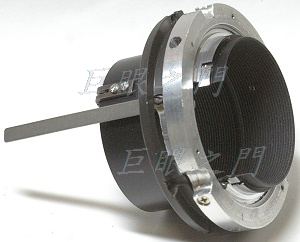

這兩個零件合體。

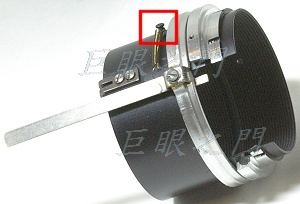

這裡要加個彈簧,將壓光圈桿拉住,這樣才能將既定狀態設定為縮光圈,本來鏡主想做開光圈鈕,但是此鏡的光圈環太寬了,而且又不能車,所以沒辦法做開光圈鈕。

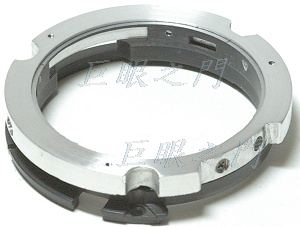

鎖在鏡尾座子中了。
鎖上鏡身,螺絲由缺口中鎖進去。
因為右方還有個開口,雖然檔片裝上了,但是尾巴還是有洞,這樣容易進去雜物。

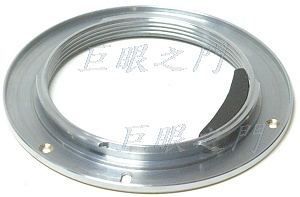

做了一個鋁片,黏在接環上。

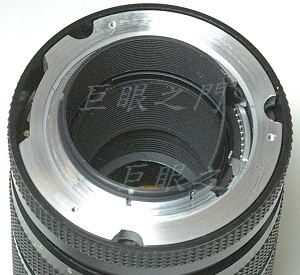

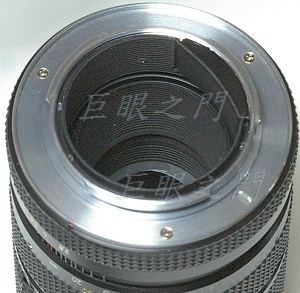

這樣組合起來就把孔洞擋住了。

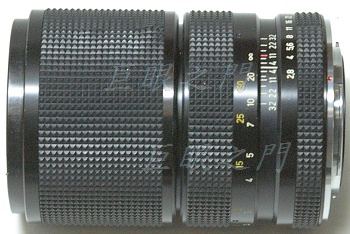

這是側面,因為是長鏡,尾巴沒什麼凸出。
這次定位器的固定程序改良之後,雖然還是稍微偏緊,但已經好多了。
D.T. Tang 製作
