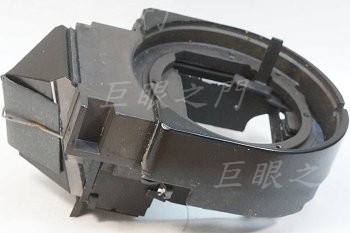

這個以前改過,但改的方式稍微有變化,所以再貼一次。這是拆出來的五稜鏡以及接環的座子。其他地方如何拆請參閱以前的改鏡資料。

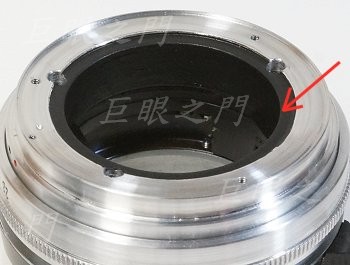

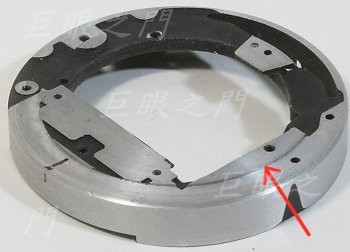

這個座子要車成這樣,箭頭處外側車薄些,中央處較凸起。這個週邊要車掉,改出來外徑才會小一些,但是這個形狀要車外緣無法夾,所以還要花些精神。

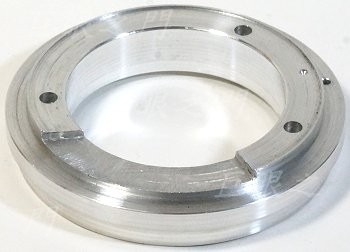

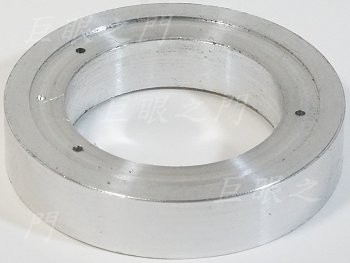

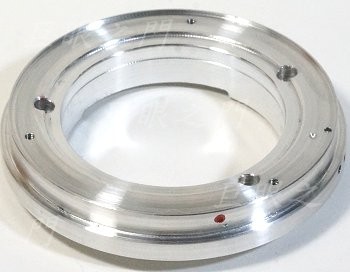

車了鋁環,要扣在基座上。
利用基座中間凸起處扣上去,這樣才會同心。鎖上之後,才能夾上車床,要把底下週邊車掉。

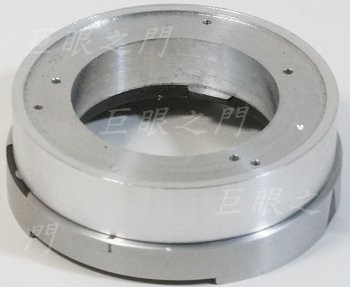

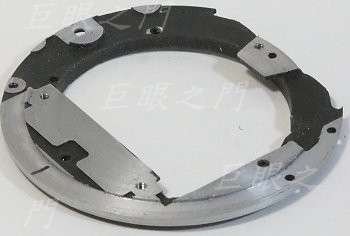

週邊車掉了。
把原來的接環都鎖回來,把鏡頭裝上看看。

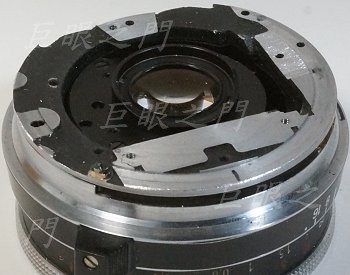

這個位置是原來的限制對焦環轉動角度的機構,以前是廢棄,其實可以留著。但是車薄之後,螺絲鎖下去會頂住,於是螺絲底下要墊個小小的墊圈。

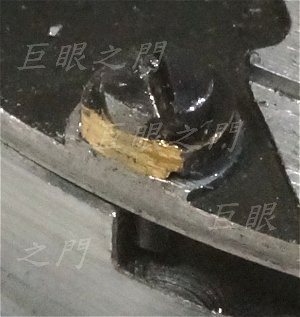

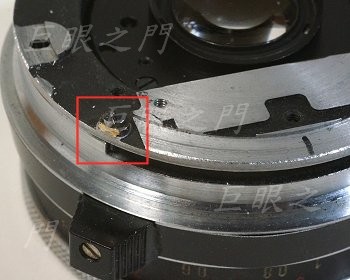

螺絲與墊圈,好像還是看不很清楚,墊圈因為會凸出,所以上膠鎖緊後凸出處要銼掉。

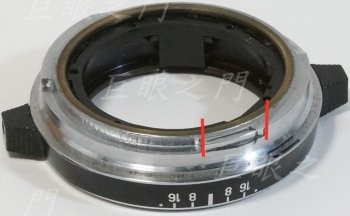

原來焦點可調範圍稍小,把對焦環上凹入挖掉的位置挖長一些,就可以對到更近一些,紅線的區域就是要銑掉的位置。
現在可以對到極限,裡面的定位器已經到末端,再調整怕掉出來。
由縫隙裡面可以看到光圈控制機構。

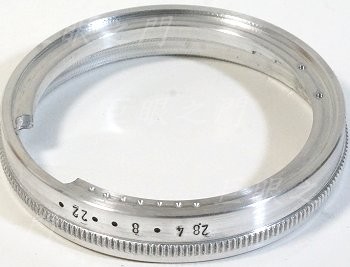

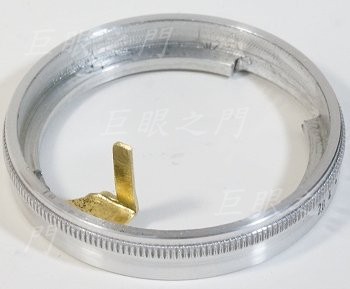

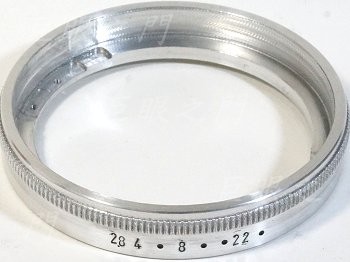

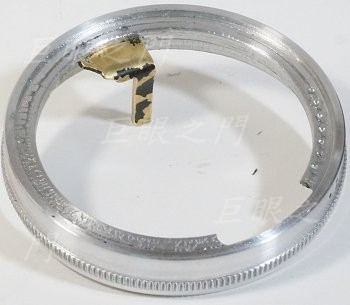

做個光圈環,數字的位置其實要都改好再去決定,這是改好後拍的,所以光圈數值已經打完了。左上方銑掉處是要鎖連桿的。
另外一面,左下方挖掉處等下會說明。
連桿鎖上。
另外一面,黑色處是噴漆後又修改,所以還要重新噴漆。

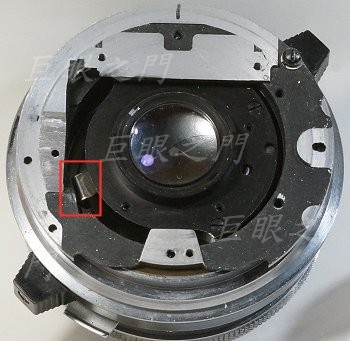

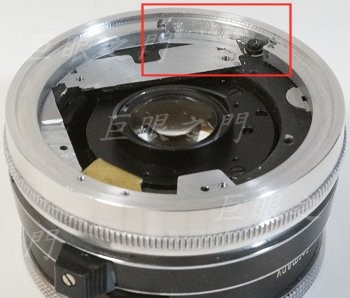

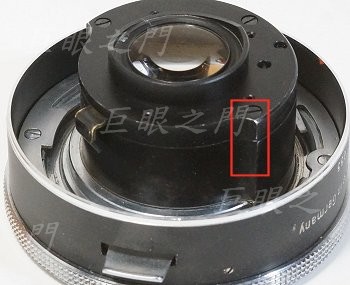

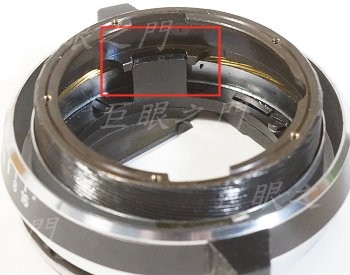

光圈連桿不能太寬,否則會頂到紅框區域,會造成拆裝鏡頭不易。
這區銑掉處是卡在原來的限制對焦範圍螺絲,這樣就可以限制光圈環的轉動範圍。

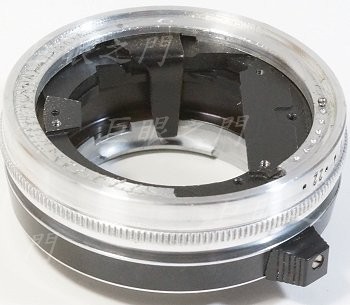

光圈環裝上後的另一個角度,這是連桿還沒修改之前拍的,這麼寬其實拆裝會卡到鏡身。光圈環週邊凸起,是要包住後面的零件,這樣才不會漏光,而且裡面的油漬比較不會漏到外面。

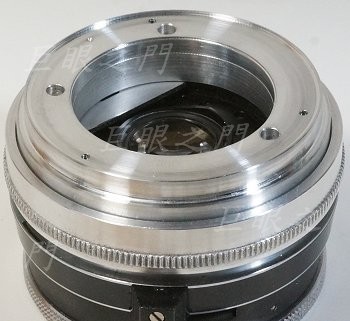

後面的一節,銑掉處要避過光圈環上的連桿。周圍凸起仍然是卡在原來基座上的凸起處,這樣也比較不會漏光。
另外一面,這一面要鎖 LM 接環。
試著裝上。

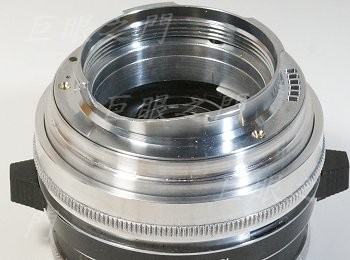

裝上接環。
裡面塗黑,箭頭處要車的凹下去一些,這樣塗的黑漆才不會頂到接環。

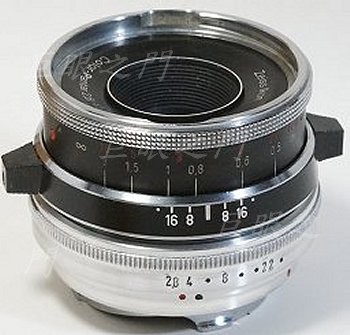

全貌。

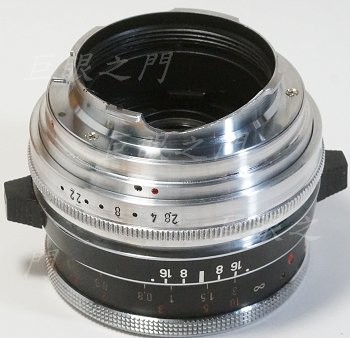

另外一面。要注意,裝最大光圈 2.8 的鏡頭要看紅色圓點,如果最大光圈只有 4 的鏡頭就要看黑色圓點對著的光圈數值。

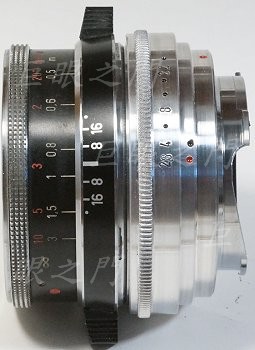

側面全貌。
