這隻鏡種過好多隻了,但是每次找到的母鏡不一定一樣,所以都貼出來給大家參考。

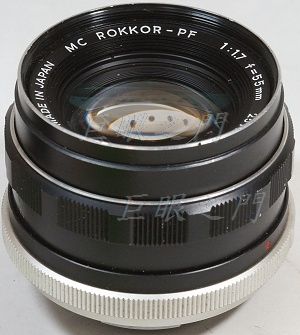

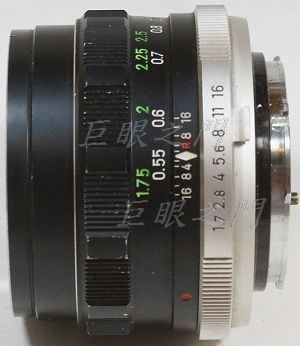

這次用的是這隻母鏡,原來有發霉,對焦油脂也乾了,當然這些都不是問題,鏡片拆掉,重新上油就可以用了。
側面的外觀。

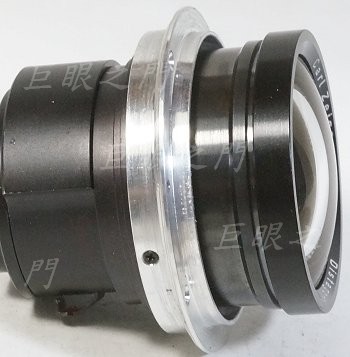

把鏡心中間的凸緣車掉一些,側面配合後面圖中的外環鑽孔鎖螺絲。

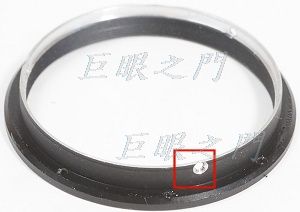

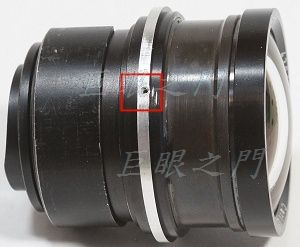

這一截是由母鏡的前鏡組切下來的,側面鑽孔鎖螺絲,將環鎖在鏡心外面,這樣就可以用母鏡原來的方式鎖鏡心了。
如果有些規格的母鏡結構不適合,可以車個這樣的座子來固定鏡心。
鏡心通透,這樣比較好用,不用車內側。

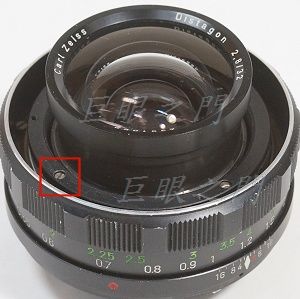

鏡心鎖回去。

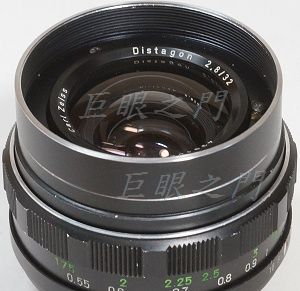

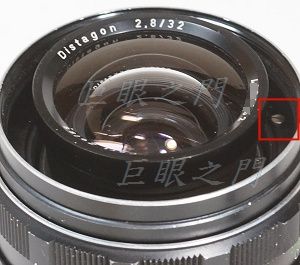

原來的濾鏡環也鎖回去,不過這個鏡心太長,會凸出。

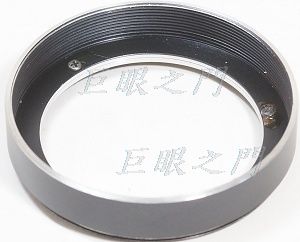

雖然使用上沒有問題,但是前鏡組容易碰到,所以前面要再加上一節,找了廢鏡的濾鏡環,尾巴鎖了一個可以配合的廢鏡銘環。
另外一面。
因為尾巴鎖了一個銘環,所以可以直接轉到原來的濾鏡環上,這樣前面就可以裝濾鏡了。

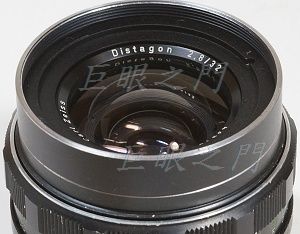

找了廢鏡的另外一個銘環鎖上擋住縫隙。

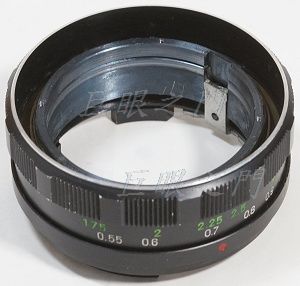

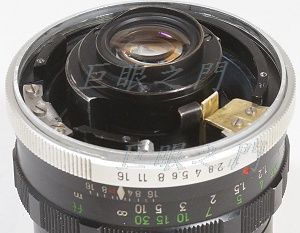

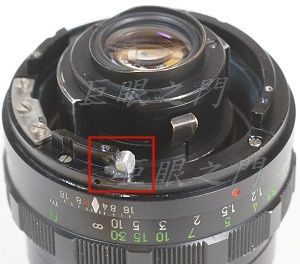

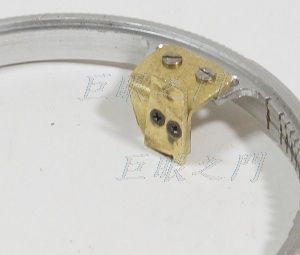

光圈環上原來鎖連動桿的位置重新做了連動機構。
另外一面。

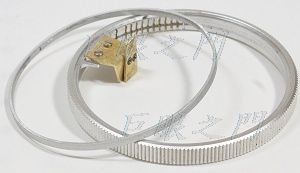

上面要用原來尾巴上的環磨窄了壓住。

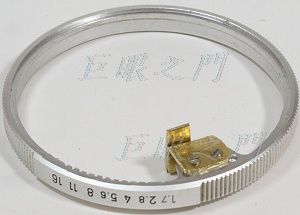

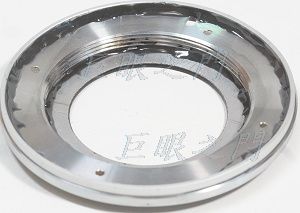

將窄環黏在新的接環上。
因為原來的光圈環可以轉到 1.7 ,但是此鏡心的光圈最大只有 2.8,所以要黏一個鋁塊擋住,使光圈環只能轉到 2.8。

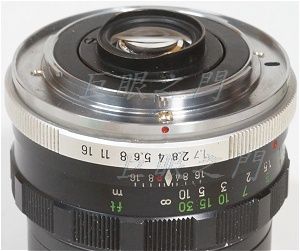

光圈環裝上。
1.7 的字樣用銀色的漆填起來,不過還是看得到痕跡。
鎖上接環就完工。

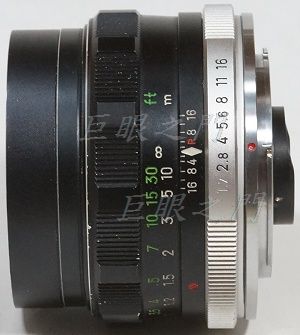

側面的外觀。
這個鏡其實原來的品質不是很好,後鏡組的中央有很大範圍的磨痕,而且後鏡組的鏡片之間還有纖維狀入塵,怎麼入的也不知道,尾巴的鏡組也拆不開,入塵怎麼進的去真是太詭異了。不過鏡主說拍出來似乎沒什麼問題,於是就改了吧。

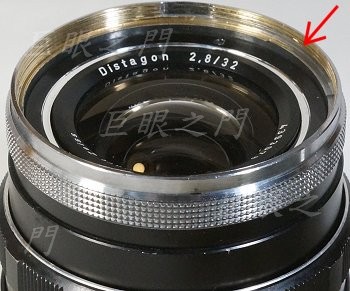

後來又改了一個,因為原來的濾鏡環不夠長,用原來的濾鏡環接在前面,可以如箭頭處,車 52 mm 的螺紋就可以裝濾鏡了,不過原來的濾鏡環內側有凹凹凸凸的,車了螺紋其實不是很好裝,但如果裝保護鏡不會經常拆裝的話,其實也還可以啦。

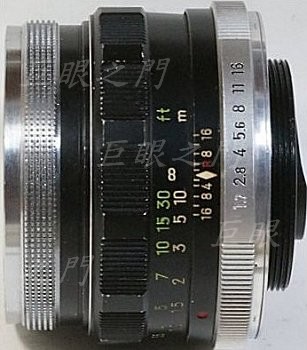

用原廠濾鏡環改出來的外觀,稍微比較有原味。
D.T. Tang 製作
