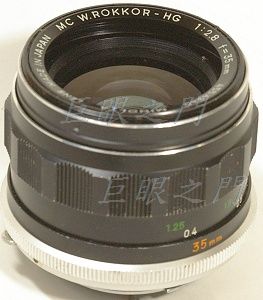

這隻鏡種過好多隻了，但這次要用這隻母鏡來種，結構不一樣，所以再貼一次。

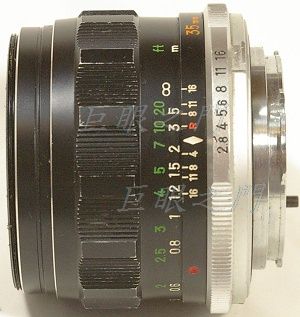

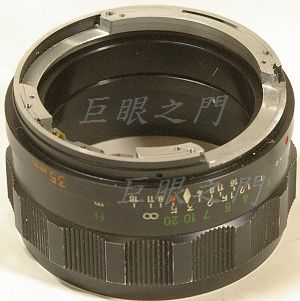

母鏡側面的外觀。

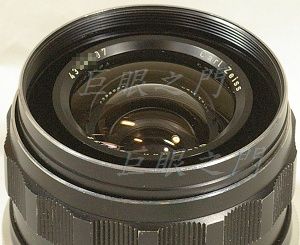

把前面的銘環拆開就可以將鏡組等等拆出來，結構與其他類似規格的結構差不多，沒拍照。

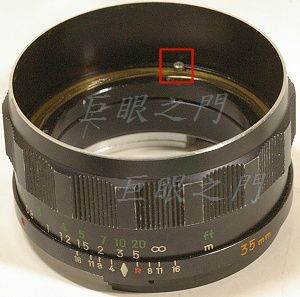

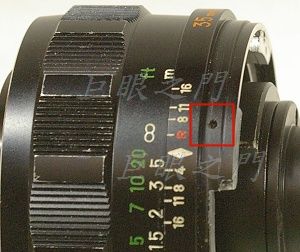

紅框中的螺絲是無限遠調整。
反正調了一下，發現要把尾巴都車掉才能對到無限遠。
尾巴的外環拆開後可以將表尺環取下，研究了一下，表尺環只能用黏的。於是先把尾巴景深表尺環黏在尾巴上。但中間有縫隙，縫隙中塞了鋁板用 AB 膠黏住，然後將尾巴都車平，車到光圈環與接環都裝上剛好光圈環還可以轉動為度。

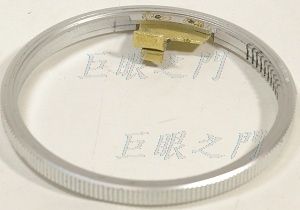

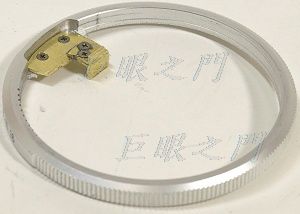

光圈環上鎖了銅片，這是光圈連動機構，光圈環要稍微銑掉一些，不然銅片沒地方鎖。
其實這一面才是對著尾巴外面的，這個銅片要由底下鎖上來。

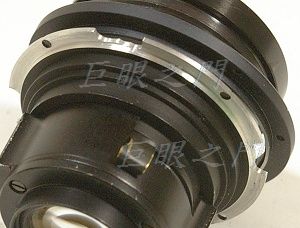

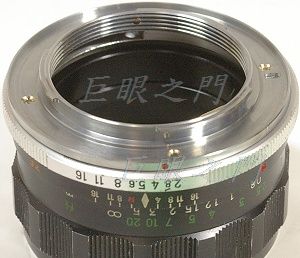

最後會鎖上接環。

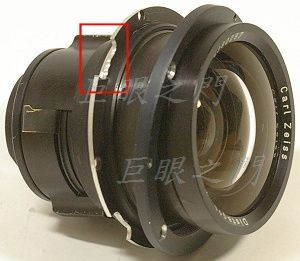

原來 Zeiss 的鏡心要把邊緣挖掉一些，以便轉動調整最大光圈的角度。
靠右方的環是原來母鏡的鏡組前凸緣，車下來墊在鏡心前面，這樣鎖上螺絲可以把鏡心夾在鏡身與環之間。
另外一個角度，Zeiss 的鏡心要車薄一些，否則對不到無限遠。

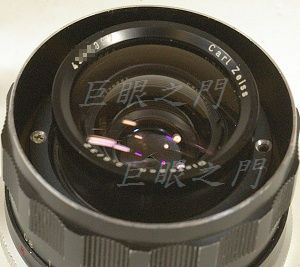

鎖上鏡心。
濾鏡環還是鎖在原來的凸緣上，調整無限遠後，最後還要把原來的銘環鎖上。
這裡原來是裝光圈定位彈簧的孔，黏景深表尺環時要把這個孔對準。

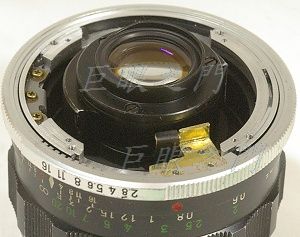

光圈環裝上的外觀。

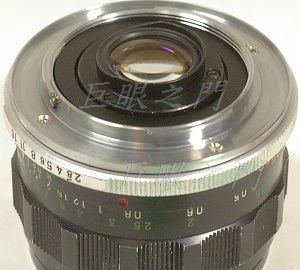

尾巴接環鎖上，上面再做個護環黏上。

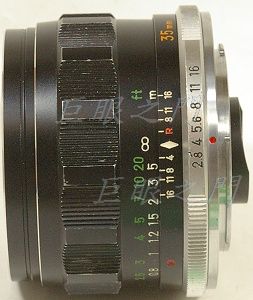

完工，側面。
D.T. Tang 製作
