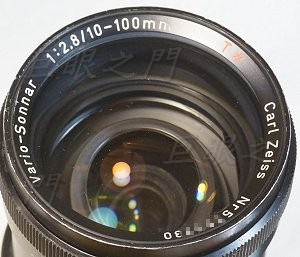

這隻原來是 16 mm 的電影鏡,所以像場其實很小,但是鏡主還是要改,改就改吧。

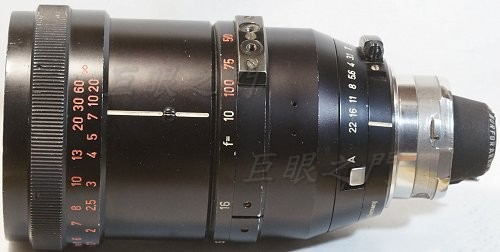

側面。
尾巴的外殼上有兩支螺絲鎖著。

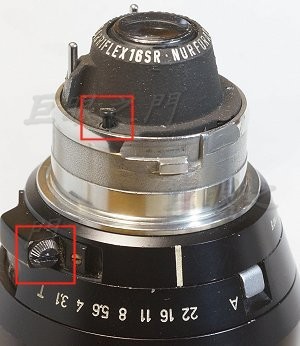

下方紅框中的機構作用不明,也許在電影機上有用。
原來後面有兩隻凸出的桿子,應該是縮光圈桿之類的,改鏡都沒有用,而且摩擦力還導致光圈縮放不正常,拆掉就算了。

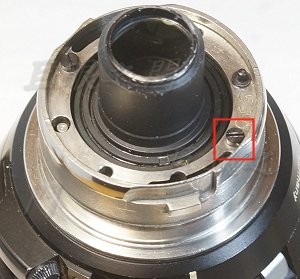

外殼底下還有兩支螺絲,也可以拆掉,底下的這個銀色的接環是鋼的,根本無法加工。
銀色外殼拆掉,底下還可以拆。
尾座。

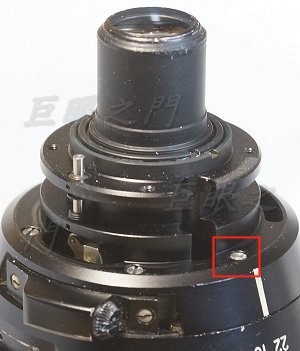

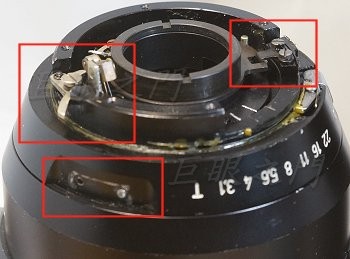

上方紅框中是一些光圈控制機構,本來想看尾巴的頂桿是否可以將功能恢復之類的,不過看起來頂桿沒有用,最後還是拆了。
底下紅框中原來應該有光圈的操作桿,但是斷掉了,還有支螺絲斷在裡面,拆也拆不開,最後重新鑽孔鎖螺絲。

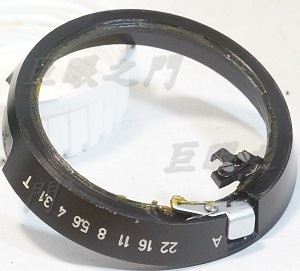

這是光圈環,數值標示的是實際光圈,所以有個 " T " 字。

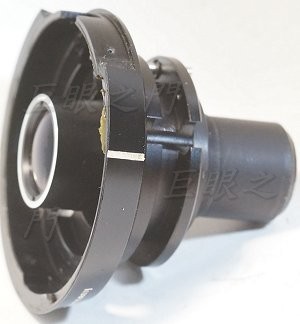

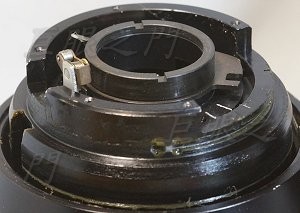

光圈環取下後的狀態。

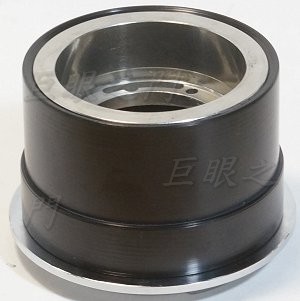

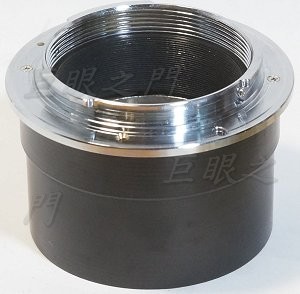

因為尾巴的銀色接環是鋼的,無法加工,所以只能黏上。把原來的凸出物磨掉,做了結合 Sony E 接環用的鋁環,最後做陽極再黏起來。

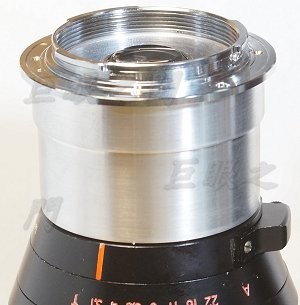

陽極完成,黏起來。
鎖上接環。

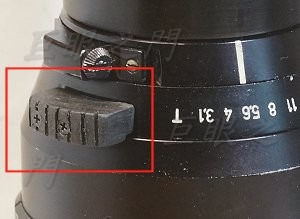

這裡用黑色工程塑膠做了操作的凸出物,鎖上。

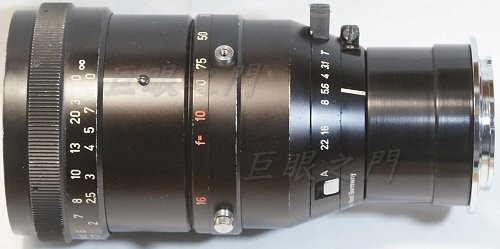

全貌。
但是這隻鏡沒有確認要做甚麼之前最好不要改他,因為像場真小,大約就是 18 mm 直徑左右,M4/3 都無法涵蓋。不過這隻有個很厲害的特點,就是各焦段完全看不出有移焦,對準焦點後怎麼變焦都清楚。
