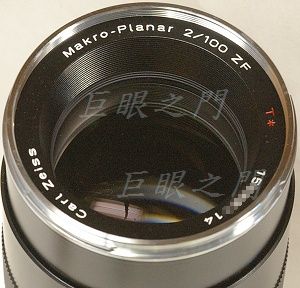

這可不是老鏡，是隻還算新的鏡頭，有些故障，光圈定位鋼珠掉出來，裡面的光圈控制機構也有問題，應該拆的時候沒裝好。

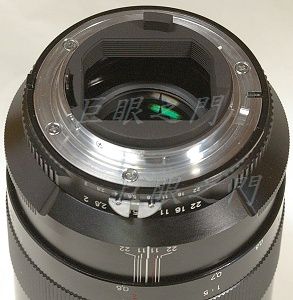

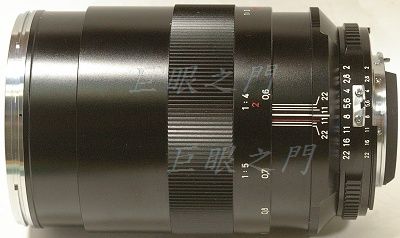

既然是 ZF 那當然是 Nikon F 接環啦。
光學結構 9 群 9 片，最後兩片為一組，與前面的鏡組在調焦時前移的距離並不一致，最後一組移動的較少。
尾巴，接環螺絲取下就可以將接環拆開。
光圈環也可以取出，原來的鋼珠只是掉了，不過以前的鏡主找到了鋼珠，鋼珠不是問題，裝上就好，但是光圈機構問題比較大。
剩下的部份，週邊有三個深深的孔，裡面有螺絲，拆開後就可以把整個尾座取下。

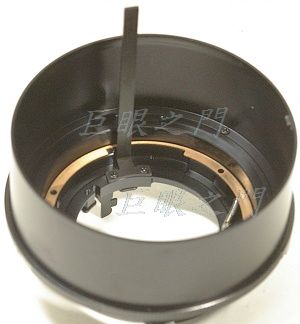

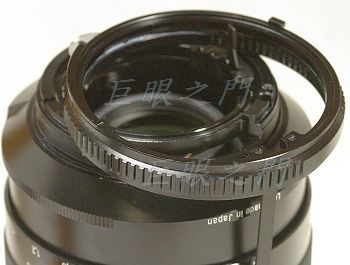

取下的尾座，上面有長長的壓光圈桿。
內部底下有銅片，這是墊環，看起來應該沒有無限遠調整裝置。

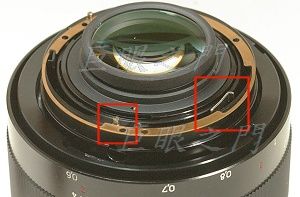

這裡還有一片墊環，左方紅框中，墊環上有孔，裝的時候要對準鏡身上凸起的柱狀螺絲，圖中已經拆下，所以並沒有對在孔中。
右方紅框中是與光圈壓桿互動的機構，看來有點怪，為何偏到會頂到墊環的位置呢，有些不正常，用些暴力向圖中右上方扳過去，正常一些，可是對到無限遠時會頂到什麼而造成光圈環有些轉不動，而對焦到近處時竟然壓桿與此機構會脫位。這就奇怪了，會頂到，表示太長，可是這是原廠的東西怎會太長呢！而鏡身前伸時又會脫位，脫位表示不夠常，怎會這樣！太詭異了吧。

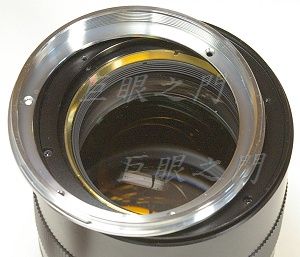

只好把鏡心拆出來研究，不然這個鏡根本不能用。前面的銘環轉下來，裡面這個銅鍍鉻的環上有三個螺絲，鬆開後可以拆下。
這裡還有三隻螺絲，拆開後才能把鏡心拆出。

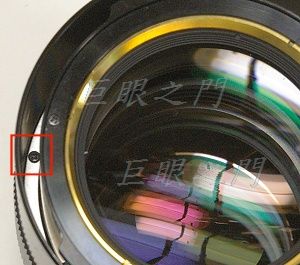

縫隙裡面這裡有螺絲，一般應該是無限遠調整螺絲，但是此鏡有墊環，所以應該只是固定對焦環的螺絲，後來拆開看看果然猜的沒錯，所以這個螺絲拆了沒什麼用。

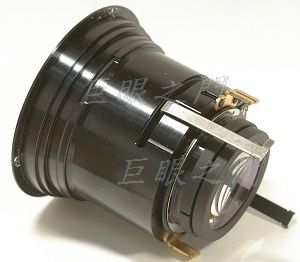

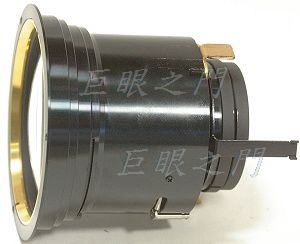

鏡心取出。圖中長桿子是光圈連動桿，這個桿子原來沒問題。
是這隻銀色的桿子有問題。另外的銅片是前鏡組的定位器。

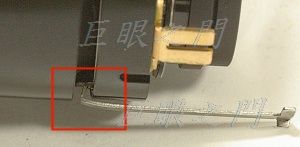

找到問題了，這個金屬片每個折角應該是直角，但是圖中好像整個桿子被壓向鏡頭前方，有些變形。因此長度不夠，於是鏡組前伸時就會脫位。其實只要把金屬片向圖中右方扳過去一點就歸位，也就差了大約 1 mm 左右而已，但是就差那一點，原來設計的太剛好了，沒有寬裕度。把這個機構校正好了裝回去就一切正常，奇怪啦，原來是誰裝的，為何要拆呢，實在不懂。猜想應該不是職業的裝的，不然鋼珠至少應該會裝回，可能是以前的鏡主想自己維修吧。
裝回去之後還有個小問題，竟然無限遠差了一點，估計大約差了 0.1-0.2 mm ，差的很少，本來既然是微距鏡嘛，幹嘛要對無限遠，但總是有些奇怪，於是再拆一次重新裝，還是一樣，難道原來就這樣。真要對到無限遠應該把尾巴的墊環取下就可以，但是實在沒道理。鏡主真要對無限遠的話，等決定了再把墊環拆掉吧。
D.T. Tang 製作
