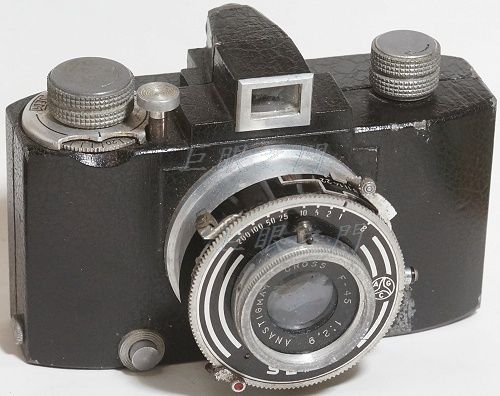

這是台法國 SEM Kim 老相機,鏡頭是 Cross 製造。
鏡頭看起來只有三片,拍出來會好嗎?不知道,原來後鏡片上有翳霧狀的髒污,一開始擦不掉,用棉花棒用力擦才擦掉,還算通透。

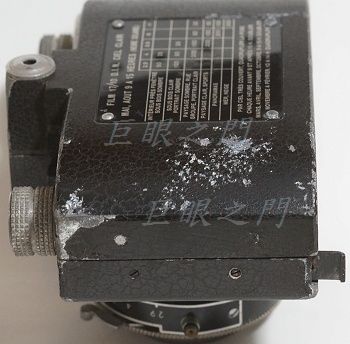

右下角有個桿子,拉出來後蓋就可以拆下。

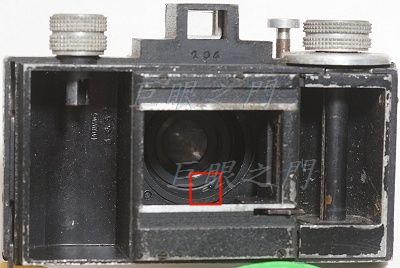

很簡單的構造,紅框中有鎖鏡組的鎖環卡槽。

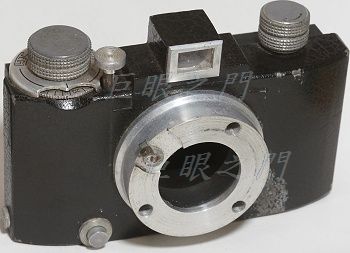

鏡頭拆下,剩下的機身。

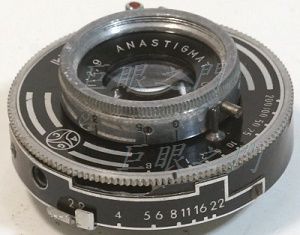

這是鏡組。

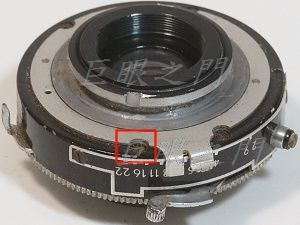

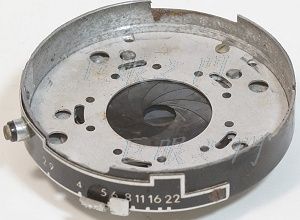

要改這種鏡頭,當然先要把快門葉片拆掉,尾巴,將光圈控制機構轉到某個角度,紅框中會露出螺絲,四周共有四隻。
四隻螺絲拆下,尾巴就可以打開,也可以擦拭後鏡片。

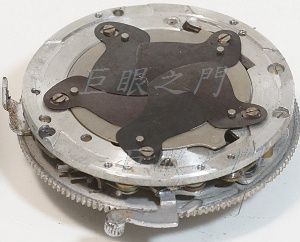

鏡身上的快門葉片,取下就好。

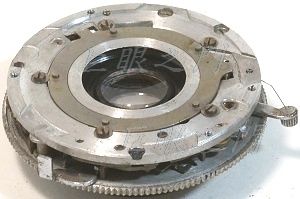

快門葉片取下後,這些應該不需要處理,繼續拆當然也可以。

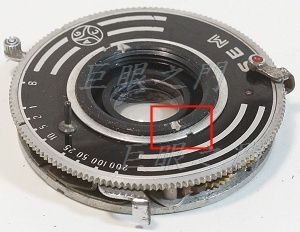

因為光圈控制機構旁有些凸起,操作光圈時會影響手指,所以要拆掉。前面這裡有兩道鎖環卡槽,內側黑色的是中間鏡組,可以轉下來,外側鋁環才是鎖住前面的銘板的。

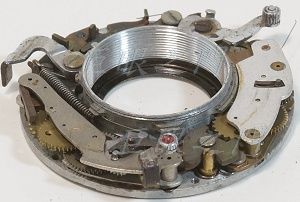

銘板拆下,裡面一堆零件,沒用的都可以拆掉。
影響光圈操作的凸出物都拆了,

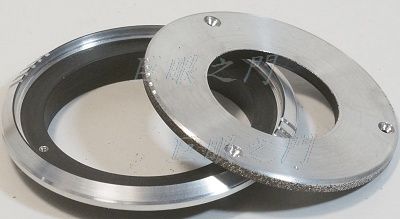

用 M42 外側車小,而且要車成斜面,這樣才不會影響光圈操作,前面要鎖一片鋁板,用以固定鏡組。

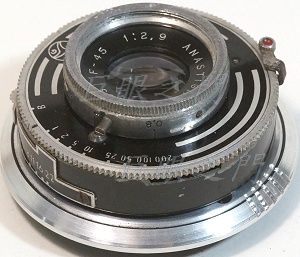

鎖上。

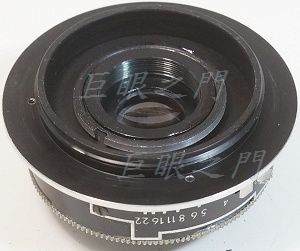

鋁板內側要噴黑。鏡組鎖上。

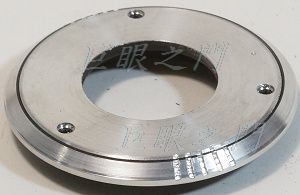

另外一面,因為 M42 接環車了斜面,鎖上對焦筒時不太好施力,所以側面有一區磨了一些凹槽條紋,這樣比較好施力。

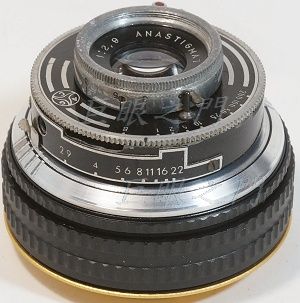

裝上對焦筒。
D.T. Tang 製作 |
