這是一隻 Cosina 的變焦鏡，拿到時鏡片有些發霉，本來買的時候是因為它有 Pentax K 接環，想當零件鏡，但是鏡片看起來好像可以清理，因此來清清看。
此鏡由以下拆解的狀況來看，應該是 6 群 7 片的結構。
這是上面看的樣子。
這是鏡頭接環，有四顆螺絲鎖著。這個鏡頭是廉價鏡，接環竟然是鋁合金，而且看起來沒什麼質感的鋁合金，為何這樣說，因為有些鋁合金看起來也很硬，感覺質地很好，但是此接環看起來表面很容易刮傷，也沒有經過表面處理。
拆下四顆螺絲，可以將接環拿下，長的是光圈連動桿，在拍下去那一刻將光圈縮小。
接環拿掉就可以將光圈環取下，取下時還是一句老話【要注意鋼珠與彈簧】，連串的小凹槽是光圈定位用的。
這裡有個彈簧。
這是後鏡組與鏡身間隙中間的狀況。
這是整個接環取下後的樣子，可以看出大部分都是塑膠。
現在將後鏡組取下。
這是另一個角度，那個叉狀的是光圈環的連動桿連動器。
其實後鏡組還可以再拆，但是因為那些部位沒問題，就不想拆了。變焦鏡零件多，不要自找麻煩。
這個後鏡組有點詭異，後方有好幾片彈簧，也就是說後鏡組鎖上時是可以調整鬆緊的。這個設計是做什麼用的？看不懂，想了一下，判斷應該是調整前後鏡組距離的。因為此鏡為前後兩組，也許有些時候鏡片因為大量製造的關係而導致誤差，以致於需要調整前後鏡組的相對距離，以便達到最佳畫質。
這是我猜的，也許原因不正確。但是如果原因真的如此，那就很傷腦筋了，因為原來的距離多少也無法得知，拆下來才發現有這個機構，要是裝回去的時候距離錯了，畫質就降低了。
後鏡組的外觀是兩個零件組合，但是直徑很小，不好拆，螺紋中還有類似電子膠的固定用膠料，於是用一片車胎內胎的橡皮包住再轉動，果然轉開了。
這是轉開後的兩截。

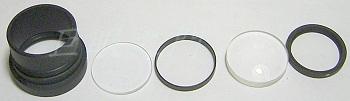

左邊那一截拆開後有兩片玻璃，拆開時要注意每片玻璃的特徵，那一面原來向下等等，免得裝錯了，或者是每拆下一組鏡片，在還沒有弄亂前先拍照，拍照時要注意能表現出每一面的弧度，那些鏡片中間的隔離環也要注意哪一面向上，哪面向下。

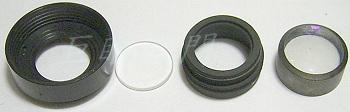

這是右方的那一組，裡面也有兩片鏡片，後組拆完後，用去漬油以及酒精擦洗了一遍，有些霉痕已經將鍍膜吃掉，留下了永久的痕跡。
後組拆完了，拆前組，一開始拆就覺得很奇怪，怎麼銘版好像是軟的，原來銘版是這樣打混的啊，根本就是一片軟的塑膠片，後面看起來是用雙面膠黏的。
這裡終於有金屬了，這是調整無限遠以及兼做固定對焦環的三隻螺絲。
螺絲拆下就可以取下對焦環，那個金屬突起是作為限制對焦環轉動角度用的。
對焦環內有部份較薄，這個設計就是配合上圖中的金屬零件來限制轉動角度的。
對焦環拆下後，就可以拆下前組鏡片，鏡身上的對焦用複螺紋零件也是金屬，裡面可以看到光圈零件。
還是那句話，光圈沒有問題，因此就不拆了。
這是前鏡組，看來像塑膠外殼，不過沒去確認。
這是前鏡組，有兩組鏡片。
這是最前的一組鏡片，看起來應該是兩片黏合的，也有些霉痕，擦掉了一些，但是有些小地方的鍍膜也壞了，不過在邊緣，用於 APS 數位應該沒有影響。
這是鏡片裝回去以後的樣子，由此圖可以看出，每次變焦的伸縮之間，必然會由此縫隙吸進灰塵，這樣可以了解為何有些人稱某些變焦鏡為【吸塵器】了。
將前方的對焦環、後方的鏡頭接環裝回後就完成。當然校正無限遠的工作也是少不了的。

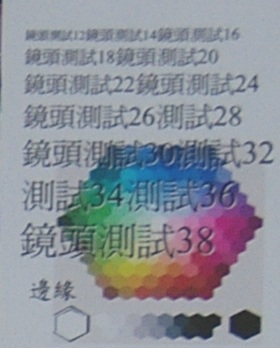

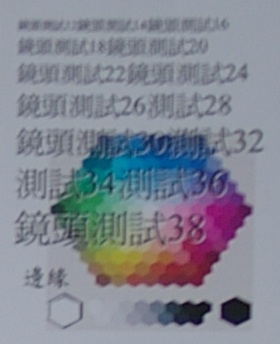

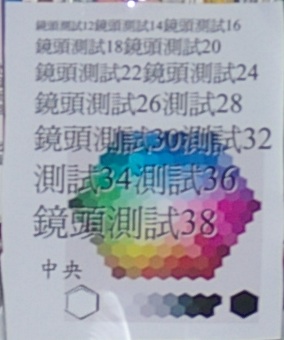

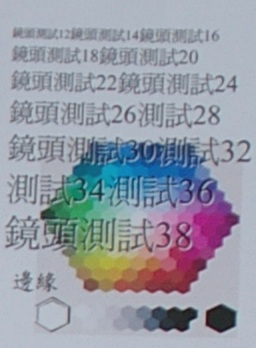

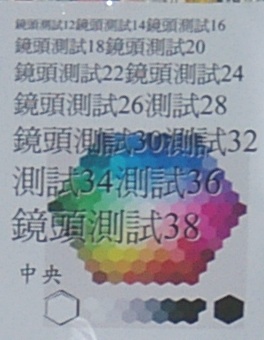

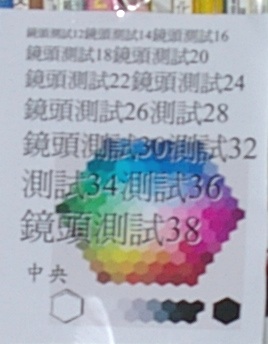

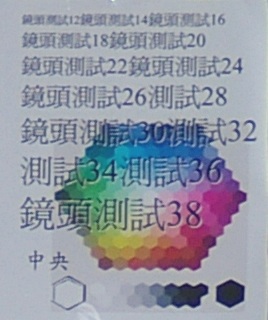

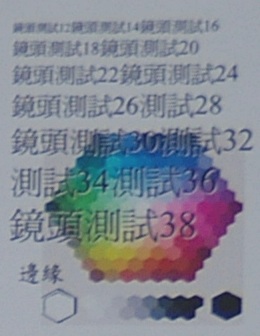

這是簡單測試的結果，結論各位自己下吧，不知後鏡組的距離到底是對是錯，但是變焦時對焦點也沒跑掉就是了。
