從家中寶庫裡翻出一隻老鏡，焦距 180mm，最大光圈 4.5，看起來像是影印機鏡頭，是 4 群 6 片全對稱高斯型光學結構。因為是對稱鏡，應該可以作為微距鏡使用。用手持法測試一下，看起來拍 1:1 的話似乎畫質還不錯，於是就決定將他改為長焦微距鏡。
本來以為是影印機鏡頭，但是此鏡原來附的一個外框上卻印著 FAX TOPCOR，東京光學製造，難道是傳真機？可是傳真機那用的到這麼大的鏡頭啊？
不管他原來是什麼，反正能用就行。側面長這樣。比較黑的環是光圈環。
紅框中的螺絲是光圈環與內部光圈機構的連動螺絲，而上方的銅圈是一個卡環，用來固定光圈環的。
改造光圈葉
|
|
|
此鏡有個問題，它的光圈是六片而且最小光圈只有 11 左右，作為微距鏡似乎光圈不夠小。右圖是另一個影印機鏡頭的殘骸，光圈可以到 16，不過鏡片不知收到哪裡去了。
本來想將光圈機構拆開改造，將光圈縮的更小，可是發現不可行，因為光圈葉片如左圖，中間太窄，即使光圈環可以轉到更大的角度，光圈葉片卻會產生間隙，並不能遮住全部該遮住的地方。
這是另一隻影印鏡的光圈葉片，中間比較寬，於是想：此二鏡內部口徑相近，光圈葉片應該可以互換。
測試的結果發現鏡身的光圈葉片導軌無法與葉片配合，因為葉片上的凸柱無法卡入導軌，於是動手術。
原來的導軌靠鏡心側是封閉的，於是用微雕工具將導軌磨成開口狀，測試結果 OK。
可是還有另外的問題，光圈無法放到最大，因為光圈葉邊緣太寬，會卡到鏡筒邊緣。
於是將光圈葉片用大剪刀剪窄一點，如左圖是剪過的與沒剪的比較，只剪了一點點，大約 0.8mm 左右。剪過的葉片邊緣必須用細沙紙稍微磨一下，讓邊緣平滑一些，免得互相刮來刮去，刮的都是痕。
裝回後可以放到最大 4.5，最小應該至少有 32，改裝完成。

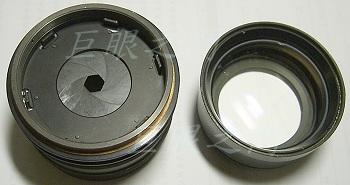

這是光圈葉的另一面，右方是鏡頭的其中一組鏡片，光圈葉的可動環是靠一個鏡組旋緊來頂住。
此鏡的兩端鏡組是對稱的，可以互換使用。將鏡組旋到鏡座後就完成光圈葉的改裝。
改造鏡身
鏡筒的直徑無法與找到的塑膠管內徑配合，因此鏡身要加粗，加粗的方法是黏上一圈塑膠管，再把塑膠管直徑車小來配合外接的塑膠管。
這是用 AB 膠黏合完成還沒有車小的樣子。
這是經過車床車小後而且攻了螺絲孔的樣子。
製作鏡座
左圖是鏡座，這是塑膠管，是接頭的部份，接頭一般會比較厚，這個厚度剛好可以攻 2mm 的螺絲孔。
把一個 Pentax M50/1.4 的廢鏡接環接上，此接環的螺絲孔位置剛好就可以適合這一截塑膠管接頭。
鏡座分為兩截，兩截直徑差很多，因此要加上一些墊粗的部份。
現在有一種塑膠木頭，質地軟好加工，也不大會爛掉，適合此一目的，鋸下四小塊塑膠木頭，用 AB 膠黏合並用螺絲鎖在塑膠管上，這樣比較結實才好上車床。
鎖了四塊在座子上，鎖上之前要把靠塑膠管側先磨成有弧度，這樣才能密接在管子上。
經過車床車過，剛好可以塞入較大的一節塑膠管。車的時候要注意車的剛好，不能太鬆也不能太緊。

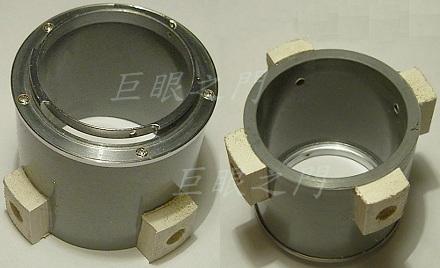

這是車好之後的正反兩面。
這是與粗的一節結合之後的樣子。
內面用黑色水泥漆塗上以便消去反光。
後來發現應該在兩截的接合處加上一片擋板，這樣才好阻擋由後方進來的雜亂光線，擋板用紙做就好，反正一般不會碰到，在管壁接縫處塗一些 AB 膠固定，硬化後可以在表面再塗上黑色水泥漆即可。
這是反過來的樣子，在接合處也加一片擋板，看起來比較美觀。外表已經貼上黑色的塑膠貼皮，這種塑膠貼皮的商品名稱叫做【波音軟片】，在有些賣木材的建材行可以買到，原來的用途是貼廉價合板裝潢的，原木的傢具不需要貼這種塑膠皮。
改造光圈環
光圈環即使縮的夠小但還有缺點，因為此鏡光圈環沒有各光圈值的定位點，用起來會滑動，所以接下來要改造光圈環，加上定位點。
光圈環是靠一個薄的銅環卡在鏡身上，左圖是拆下來的樣子。
因為光圈環很薄，沒有足夠的厚度加入一個彈簧與鋼珠，因此找了一下，找到 Sigma 的廢鏡頭，裡面有個彈簧鋼片式的光圈定位機構。
反過來可以看到鋼珠。
這是與光圈環的合照，方框中是鋼珠。
這是拆下來的彈簧鋼片。
把簧片鎖在要施工的光圈環上。
簧片相對的位置鑽個洞，要配合鋼珠的大小，左邊的小孔是螺絲孔，右邊的孔是鋼珠孔，後來發現鋼珠太小而光圈環太厚，鋼珠無法頂到鏡身，因此在孔中塞入一小塊塑膠塊，因為太小了，要稱為【塑膠屑】也可以。
因為原來簧片的尾端會頂在一個彎形的鐵片上，現在沒有那個彎起的鐵片，螺絲鎖緊時會向後滑，因此在後方黏上一塊鋁片，把簧片頂緊。因為簧片會上下彈動而且有些突起，另一邊也黏一塊厚鋁片，這樣比較不會不小心撞到簧片。
因為此光圈環表面是凹入的，無法貼橡皮，因此將光圈環也黏一層塑膠管，左圖是用洗衣夾夾住塑膠管與光圈環，因為慢硬化型的 AB 膠要等 24 小時才硬化的比較完全，在硬化前夾起來比較安心。
這是黏好而且車平之後的樣子。
用游標尺量測光圈開闔的大小，算好一級一級的光圈位置，用小鑽頭在鏡身上鑽出一串小孔，淺淺的就可以。這些小孔就是配合光圈環上的鋼珠來定位用的，這些小孔一定要鑽準，否則光圈值就不準確了，我是用游標尺來量光圈葉的開口直徑，量好了先用尖銳物在鏡身上做些輕輕的記號，再實際裝上數位相機來拍拍看，是否合於一級一級的定位，沒有問題才正式鑽凹孔。
這是完成之後，最大光圈是 4.5，最小光圈計算大約 28，但是實際上拍出來當作 32 也可以。

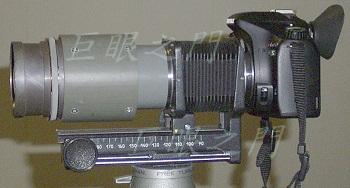

這是初步裝好安裝在一隻蘇聯製蛇腹上，這隻蛇腹本來是 M42 接環，已經改裝為 Pentax K 接環，如何改裝？本網站的其他網頁有介紹，裝好蛇腹再裝上 Pentax Ds 數位單眼。
此鏡設計時就不能拍無限遠，因為拍一般的用其他的鏡頭就好，此鏡為雙高斯對稱式，拍 1:1 的微距較為恰當，因此目前最遠對焦距離大約1.5m，實際使用時必須使用蛇腹或是接寫環。
至於您也許會問用接寫環怎麼對焦？其實拍微距前後移動身體比較實際啦，對焦環用處不大，那是控制影像大小用的。
測試大致 OK 以後，要把光圈環美化一下，用印表機印出光圈值的紙條，表面貼上透明膠帶，背面貼雙面膠，這樣量好寬度就可以貼上去。在適當的位置再貼上一條白線就可以對光圈值了，光圈目前已經有定位機構，會有【一格一格】的感覺，已經不會滑動。其他沒有光圈數值的地方，用另一隻廢鏡的對焦環止滑橡皮貼上，這樣比較美觀，摩擦力也比較大，用起來會更好用。

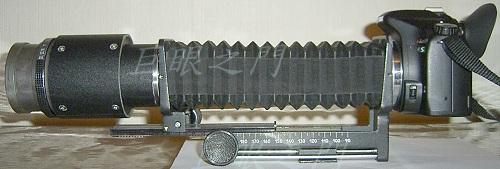

這是鏡頭部份組裝完成的樣子，因為用蛇腹，所以沒有對焦環。
裝上 Pentax Ds，蛇腹縮到最短。
蛇腹可以拉到這麼長，此時大約 1:1 左右，因為 180mm 焦距的鏡頭要拍 1:1 的話，鏡頭後方大約就要有 360mm 的距離。
此時被拍攝的物體距離大約與蛇腹相同，所以此鏡在拍攝小昆蟲時比較不會打擾到它，而且閃光燈工作距離也比較長，不會被鏡頭遮到，只是一定要用腳架比較不方便。
實際拍攝兩隻麥穗的狀況，光圈縮到 11-16 差不多最好，但是拉長蛇腹，在 11 以下就會劣化，因為此時 1:1 的話，應該光圈已經是 22，會產生繞射現象。這些圖先加減看看，因為晚上室內實在不知拍什麼，Ds 的 TTL 測光又不大準，拍出來發現有些太暗，而且這類影印鏡反差都比較低，所以都加了些亮度與反差。
