Contax 接環改為 Pentax K 接環


改鏡雖然好玩,但是改鏡需要接環,固然接環自己車也可以,但是太費時,而且精密度很難做到一致,廢鏡也不好找,因此就想到,換下來的接環可以改給 Pentax 用嗎?

最近改了幾隻 Contax,換下來幾個接環,量了一下,其實外徑與 Pentax 幾乎一樣,但是卡進機身彈簧凹槽的距離稍短了一些,那把縫隙車大如何?於是試試看,如左圖中紅色的部份車掉一些。

但是插刀卡榫的部份呢,左圖是 Contax 接環拆下來的卡榫片,比對了一下,位置差不多,其實只要卡到機身彈簧片應該就可以,只有紅框中這個突起多出來,於是把它磨掉。

找個 Yashica 的接環來開刀,車完了也磨完了,比對一下,在紅框中的位置磨個機身定位卡榫的凹槽。

完工,多了一個可以改鏡用的 K 接環。至於其他的接環可以這樣玩嗎?測試了一下,Nikon 其實修一下也可以,只是 Nikon 的接環直徑稍小,卡進去會有些搖晃,不是首選。Minolta 的不行,因為直徑也太小。其他的廠牌手上沒有,所以不知可否如此改。

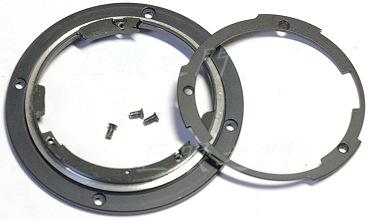

如果是環片式的 Contax 接環,像左圖這樣,則可在環片與接環本體之間加個墊片,加一點厚度就好了。中間有環狀突起的加墊片比較容易,如果加上環狀墊片不容易滑動。

但是有些沒有環狀突起,這樣的形狀加墊片容易滑動,於是就可以用黑色的 AB 膠抹上去,抹到一定的厚度,然後車平就可以了。這是抹上膠的狀態,還沒車平。

這是車平以後,也許您要問,上下可以車平,可是其他的邊緣怎麼也那麼平?也要車嗎?其實另外的邊緣最好不要車,因為那裡的鋁料經過陽極處理,比較硬,最好不要把這樣耐磨的表面給破壞了,只要上車床,那就很難說只要車掉多少,因為車床總是有些公差,有時就是會不小心磨到不該磨到的部位。

要避免車另外的面,其實很容易,只要在抹 AB 膠之前,先將邊緣黏一些透明膠帶,再抹上膠料,就像灌模子一樣。但是因為很窄,AB 膠又很黏,不好施工,所以一次先黏一邊,把膠料抹到一邊,等一個小時半硬化狀態就可以拆掉膠帶,再黏另外一面,再將膠料抹上,等徹底硬化後再上車床車平即可。

現在可以把卡榫環片裝上了。

裝好了,這樣也可以作為 K 接環了,但是有個小問題,小紅框是 K 接環紅點的位置,也就是裝好後對正機身正上方的位置,右邊的紅框則是機身光圈壓桿的位置,看出什麼問題了嗎?光圈壓桿與這個角度的固定螺絲衝突!所以這樣的接環只能在改成縮光圈對焦的情況下使用,開光圈對焦的話,要移動螺絲位置,但是那樣可能會使卡榫的強度不足。


D.T. Tang 製作
