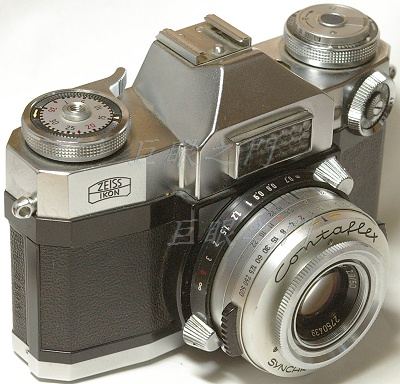

這是一台老機身，機身故障，相機主人想把它的鏡頭取下來改接在現代的相機上，本來想改為 Nikon ，但是評估了一下，如果用原來的對焦系統，後面的機械法蘭距不足，改什麼都不行，只能給無反光鏡的機型。

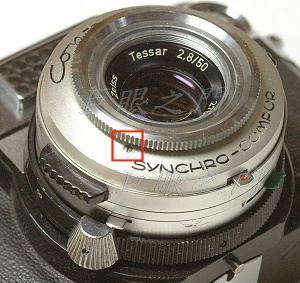

拆了再研究吧，鏡頭卡榫按下去，就可以把鏡頭拆出來，圖中還沒拆，鏡頭卡榫就在機身下方的鏡頭邊上，也就是圖中鏡頭右下角的位置。紅框中的螺絲是固定前面板的。
這個機身的鏡頭其實是分為兩截，目前附帶的鏡頭是 50 mm f 2.8 Tessar，前面能拆的只是左圖中藍色的部份，綠色的部份其實是固定在機身上。
如果換成 35 mm 的廣角鏡，只是換前面的鏡組，後面兩群三片是不動的。

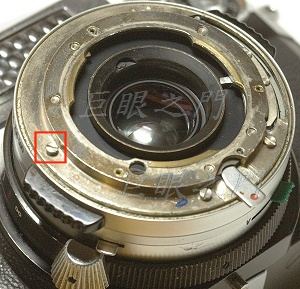

前鏡組取下，面板也取下。紅框中的螺絲是固定鏡頭接環的。
鏡頭接環取下，這個部份無須改造。
剩下的部份。

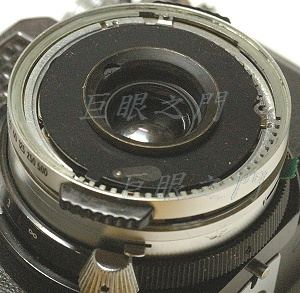

外面有快門數值的環可以直接取下，這是剩下的部份，看起來沒什麼可拆了。

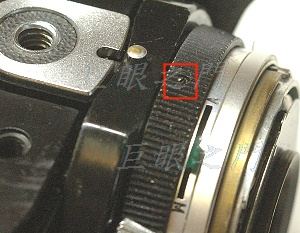

本來以為在對焦環上的螺絲可以拆，但是鬆開好像也無法拆什麼下來，於是放棄。

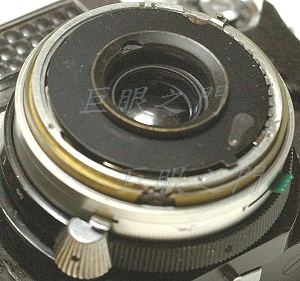

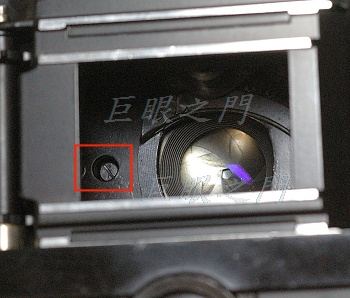

在反光鏡室裡面有螺絲，共有三隻，都拆掉後，前面的鏡組部份就可以取下。

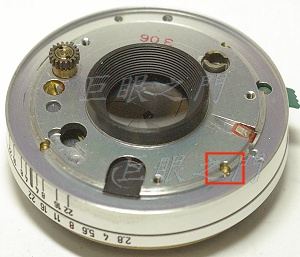

這是鏡組，改為單眼相機用的話，裡面的快門等等都要拆掉。紅框中有四隻螺絲，要拆開。

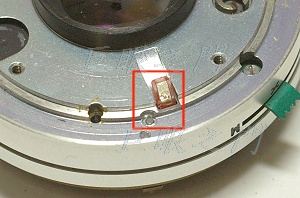

這裡原來有個電子接點，大概是閃燈用的，剪掉就好。

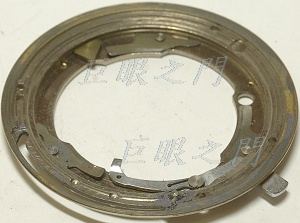

尾巴拆開了，分成好多環。

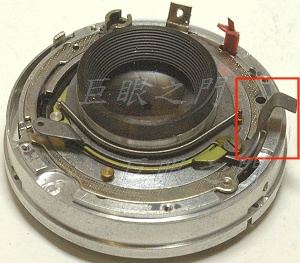

紅框中的零件弄彎了，但是要注意，這個零件還要用，所以要修好。尾巴上的環要把拉光圈機構的彈簧拆開才能依照順序取下來。
這是剩下的。
發現祕密了，原來上面的環可以用力轉下來，轉下來的部份是 Tessar 的中間鏡片。

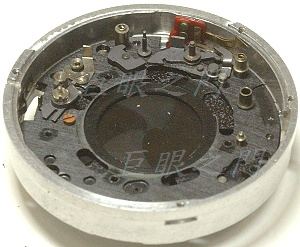

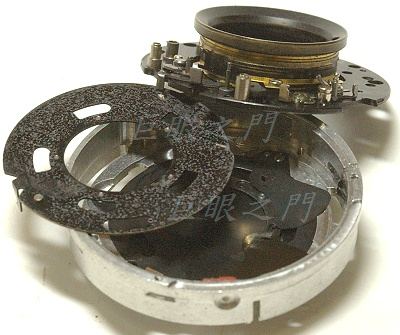

黑色的擋板也取下了，裡面一堆零件，這些都沒用。
反正一直拆就是了，要拆到看到光圈機構，光圈機構要保留。圖中已經可以看到快門葉片，都要拆除，上面沒用的那些也要拆掉。
這張應該是前一張只把中間鏡組的座子拆掉時拍的，次序有點亂，反正看到的零件都沒用。

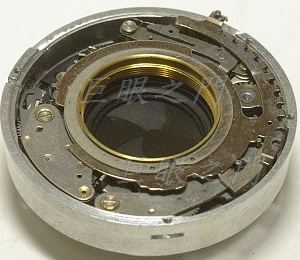

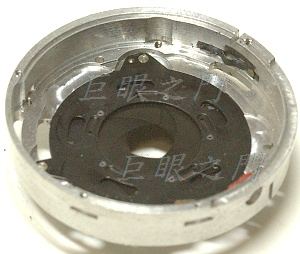

拆到這樣就好，裡面的光圈機構要保留，原來光圈葉片有些油漬，取出來簡單擦了一下。

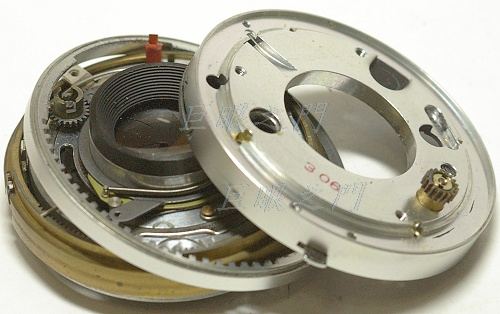

尾巴的後鏡組直接轉也就可以拆開，這是前面拆的差不多之後的樣子，這是反面，那些光圈控制的環已經拆除，但是那些環都還要用到。

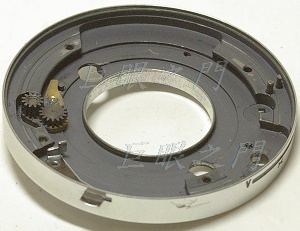

這是尾巴的外殼，裡面有一組齒輪，其實也沒用了，可以拆掉，不過不太好拆，要由外面磨掉才能拆下來。

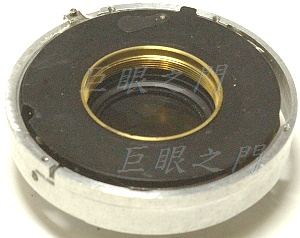

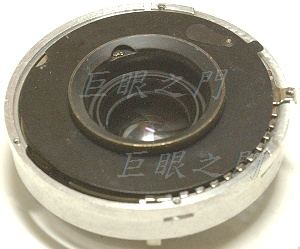

拆的剩下光圈後，就可以開始組回去，前面可以先組好。
尾巴上光圈控制的一些環裝回去。

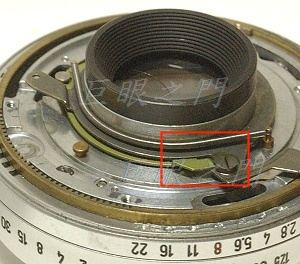

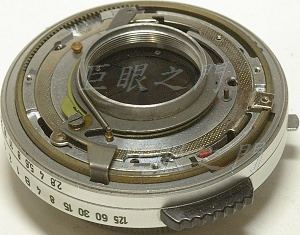

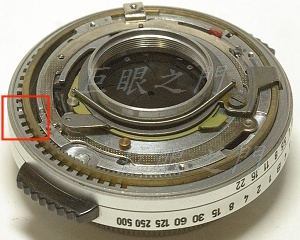

要注意紅框中的位置附件有個齒輪，原來的設計是轉動快門環時，光圈環也會反方向轉動，本來想把光圈環與快門環黏起來，但是不行，因為一個由前面裝，一個由後面裝，黏起來就不好拆開維修了，所以作罷，還是保留原來的操作方式吧。
這樣一來，就要注意了，裡面的銅環角度要固定下來，要調整到光圈轉到 2.8 與 22 之間都可以咬住齒輪，否則某些光圈會調不到。
這兩個環的相對位置是這樣的，綠環要在上面卡住底下的這隻螺絲頭。
把銅環的角度抓到後，在這個縫隙裡面打了一隻止付螺絲，這樣銅環就不會再亂轉了。本來這個銅環還有其他的機構在控制角度，但是那些太麻煩，都要拆掉，所以用這個方法來固定銅環角度。

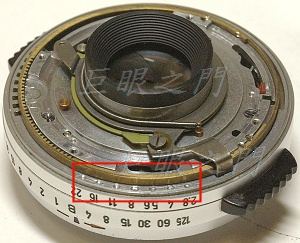

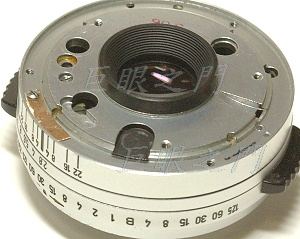

在光圈值得環上磨了一些小凹痕，這是要做為光圈定位鋼珠的定位點。裝上的時候為了方便，我是固定在 B 快門，光圈 22 的角度裝上，當然不是只有一個角度可以裝，但是不要一直測試所以我就用這個組合裝上，只要裝上之後光圈可以在 2.8 到 22 之間調整就好。

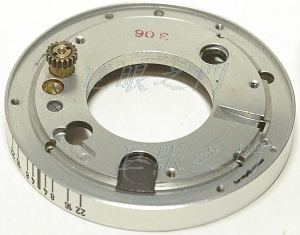

尾巴上的齒輪組還沒拆，要把尾巴凸出的部份磨掉才能由裡面拆掉，齒輪組旁的較大的螺絲也可以拆掉，較小的不用去管它。

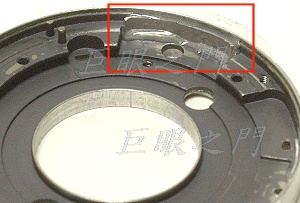

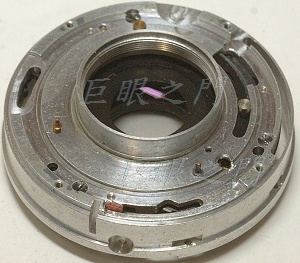

這是尾巴環的內側，這裡是光圈定位鋼珠的相對位置。這個光圈定位鋼珠就麻煩了，紅框的位置，原來與光圈環其實有些間隙，無法裝鋼珠，於是黏一片小鋁片，這樣就可以與光圈環貼近了，不過這個小鋁片很難搞，弄了很久，因為只有很細的空間可以裝，要黏好了，再慢慢磨。鋁片中間是先用很小的螺絲鎖上測試，否則萬一弄不好，又難拆，測試好了最後再加上膠黏死。
原來側面還有些控制金屬片露出的縫隙，現在那些金屬片都拆掉了，有些縫隙要擋起來，於是用薄鋁片配合 AB 膠由裡面填起來擋住，不能只用膠，那樣從外面一頂就會破掉。
用的是 1.3 mm 的鋼珠，但是找不到那麼小的彈簧，因此由外面用有彈性的磷銅片頂住，裡面有鋼珠以及小小細細的鋼柱，為何要用鋼柱？鋼柱的長度可以慢慢磨到頂住鋼珠的適當長度，如果用一串鋼珠的話，最外面的容易掉，所以用鋼柱，鋼柱在彈起時會有些部份仍然躲在孔中，不會整個掉出來。
靠後鏡組內緣要塗黑，因為後面有許多孔洞，要用一個鋁片補起來，但是靠中間很難做的密合，所以靠內側就用消光漆直接塗。

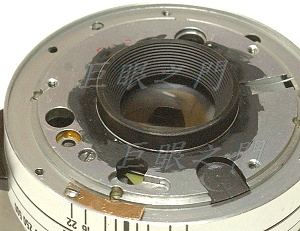

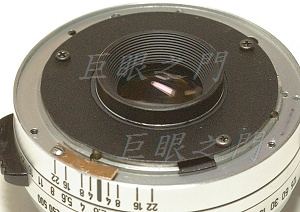

鎖上鋁片，已經噴了黑漆。鎖鋁片的三個孔，其實是原來由機身內鎖鏡組用的。

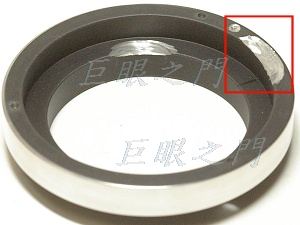

找了適合的 M42 環，紅框處是配合定位鋼珠外面的彈簧片，因為彈簧片會凸起，所以要挖掉一些避開，以免頂住彈簧片。

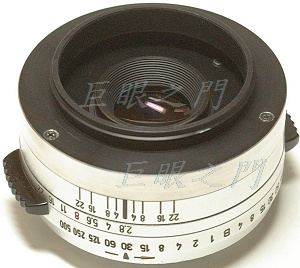

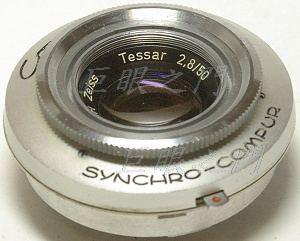

裝起來，大致完工了。

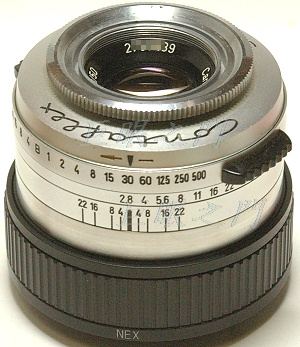

這個鏡組事先評估過，只能給沒反光鏡的機身用，因為沒有空間裝對焦機構。而鏡主有 Sony NEX 所以就給 NEX 用吧，於是裝上 NEX 用的 Helicoid。
這個鏡組改起來其實很麻煩，拆就拆了好久，後面的光圈定位機構也不太好弄，頂來頂去，花了許多時間才找到到底是哪裡頂到。雖然大體上不難，該拆的拆掉，然後裝起來，加個光圈定位機構就差不多了。但是實際上非常多的細節要去處理，常常這裡解決了，又冒出來另一個小問題。

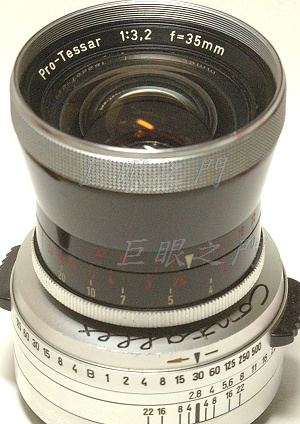

鏡主有 35 mm 的前鏡組，裝上的外觀。35 mm 鏡組上面的距離表尺其實不是對焦環，它可以一直轉，本來孤陋寡聞，以為是壞了，研究了一下，再找了網路的資料，發現其實它只是景深表尺環而已，本來就可以轉，根本不是對焦環。
D.T. Tang 製作
