要玩改鏡,手上要有各家的機身比較方便比對,所以原來手上有一台 EOS 500,但是最近將幾隻 Canon NFD 鏡頭改為 EF
接環,想到似乎應該也要升級我的對焦校正器
買來發現這台是有小撥桿的,最近在黏晶片時會有些困擾,才知道有些機身裡面有個小撥桿,在左圖紅框中的位置,沒有壓下時合焦晶片無法動作,因此就想到,如果這台裝了電池可以動的話,那就把原來 EOS 500 的對焦屏換過來,這樣測試時就可以用有撥桿的機身測試,原來的 EOS 500 就可以取接環來將我的對焦校正器加以升級。
這台機身是用 2CR5 的電池,一個也要兩三百元,為了測試用而去買電池似乎不划算,放久了也是沒電。於是想到既然是 6V,那用其他的同樣電壓的試試看。
要測試還很麻煩,手上的 2CR5 也沒電了,於是將電池原來的電池芯部份拆除,剩下殼子,但是那個接點會晃動,用 AB 膠黏起來,不會晃了,焊了兩條電線塞入機身,這樣電線就可以由外面接電來測試了。
測試時當然用一般電子零件行買的電池盒,一開始裝了四顆鹼性電池,竟然機身的液晶屏可以動作,有訊號,會顯示電池已經用盡,可是又可以測光,但是快門按了沒反應,訊號也會不見,判斷應該是電流不夠,於是換充電電池,這次可以按下去了,但是不穩定,按了一張就不再反應,過了一下又有訊號。看起來機身是好的,應該值得更進一步測試,這次用兩顆充電式 CRV3,測試的結果仍然顯示電力不足,但是快門可以按下,應該是測試時電線太細,電阻稍大。

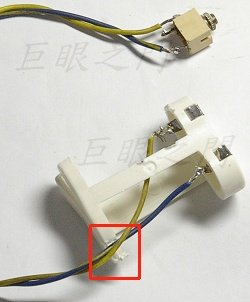

為了正式的測試,如左圖中將電線稍微換粗一點的,裝了個接頭。

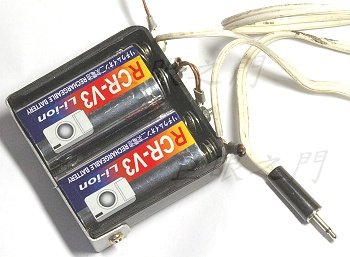

用某個用不到的塑膠盒做了個可以裝兩顆 RCRV3 的容器,將電池裝入,接了電線與接頭。

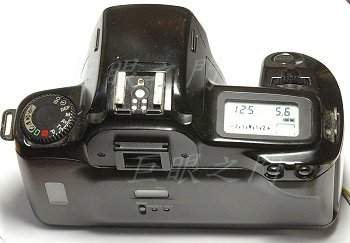

當然機身不能用手按著,把電池蓋磨個小缺口,電線可以伸出。
接上電,果然滿格,按下快門,卡!卡!卡!爽啊,一切正常。不過只能測試用,不能帶出去,不然還拖一條電線,不過萬一出去用,可以換上正式的電池就好。

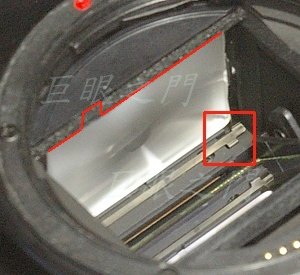

既然機身正常了,那就要來更換對焦屏了,希望能通用,EOS 500 的對焦屏是卡式的,左方的紅線是表示塑膠對焦屏的邊緣凸起位置,被緩衝泡綿擋住了,所以用線畫。
下方的紅框是卡住對焦屏的鋼圈卡榫卡入的位置,但是並不是由這裡拆。

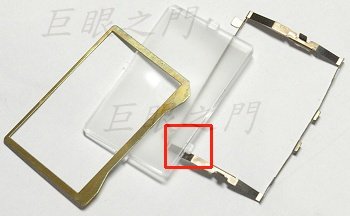

這是拆出來的幾個零件,左方是一個墊圈,在機身與對焦屏之間,左上方是底片的方向,在下方是對焦屏,最下面是卡圈。
請注意一下卡圈的右方有兩個凸起,那兩個凸起是卡在機身中靠鏡頭方向的,因為有海綿擋住拍不到,只能想像。拆的時候要用鑷子將卡圈向底片方向稍微壓下,卡圈就會脫離卡槽,會掉下來,另外一邊卡在機身的凸起自然會脫離。
裝的時候要先裝墊環,再裝對焦屏,然後把卡環的底片端的兩個凸起對準機身上的凹槽,把對焦屏小心的托上去,定位後把卡圈稍微壓向底片方向就可以歸位。
紅框中是對焦屏的凸起,方向要注意不要弄錯了。

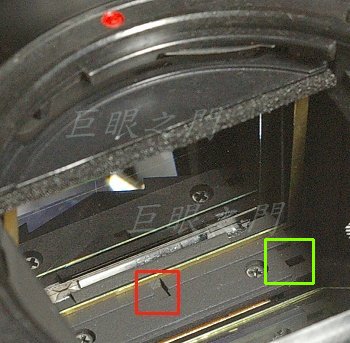

墊環在安裝時要注意,原來的位置應該是緊貼著機身的觀景窗框,紅框中有個凹槽,要露出來。這個墊環我懷疑不同的機身可能有不同的厚度,以便校正對焦屏位置,不過自動對焦系統的判斷機構並不是用對焦屏,而是靠另外的光學路徑,所以這樣換沒有太大關係,反正不真的用來拍照,校正無限遠的話,我是用另外的無限遠校正器,這個機身主要是要測試合焦晶片是否動作而已。
D.T. Tang 製作
