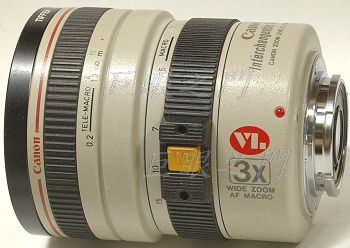

這隻的鏡主要改給 Pentax Q 用,不過我只是幫他拆解,裡面有個小擋片要拆掉。一般電影鏡光圈縮到最小以後還可以把光圈開口全部遮住,就是因為那片擋片。

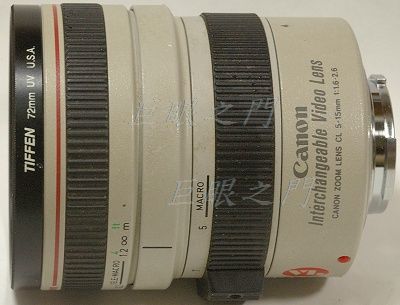

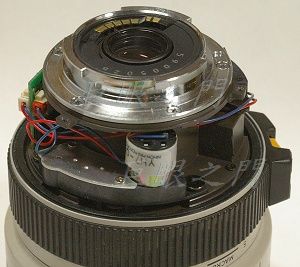

另外一個角度。

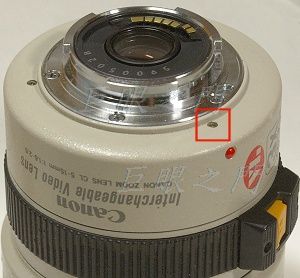

這裡有三隻螺絲,拆掉後尾巴外殼可以拆下。
裡面的狀況。
另一個角度。

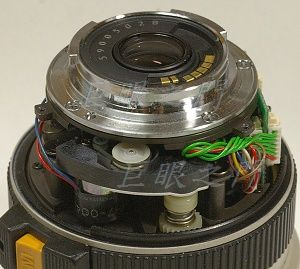

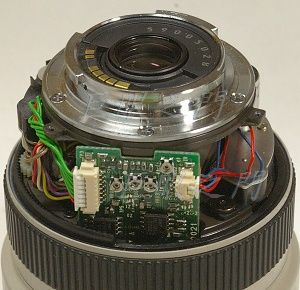

另一個角度,要改鏡,這些電路其實都沒用了。
本來以為要由尾巴拆,但是沒用,那片擋片藏在裡面,要把整個尾巴拆開才行。

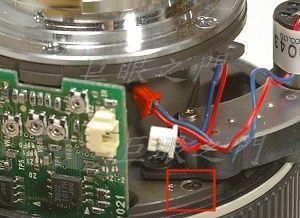

周邊有三隻螺絲,但是有一隻躲在這個控制機構底下,要把他弄鬆拆開轉個角度才會露出來。

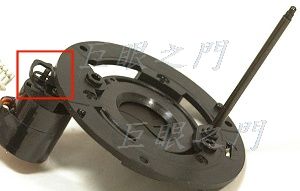

但是螺絲都拆了,尾巴還是不肯出來,還卡著,只好把這個控制機構抽出來,一開始抽不動,鏡主說電路都用不到,因此用了點暴力,抽出來了,但是惹禍了,裡面明顯有什麼脫出來了。裡面搖起來會響,看看鏡組裡面竟然可以看到一隻彈簧,看來還要在拆才行。

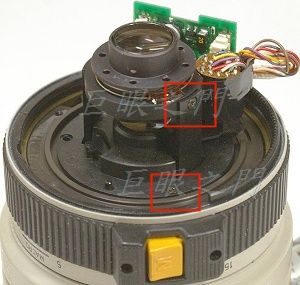

不過尾巴倒是拆下了,但要再拆。上方紅框中的螺絲要先拆除,尾巴的鏡組才能拆下。

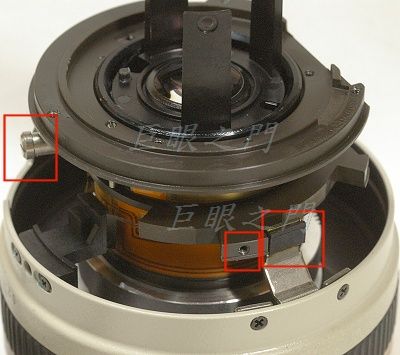

底下紅框中的螺絲也要拆開才能把底下的鏡組也取出,也才能拆得到擋片。
上方的鏡組取下。
底下的部份取出,很傷腦筋,擋片在另外一面,而且有鏡片擋著。

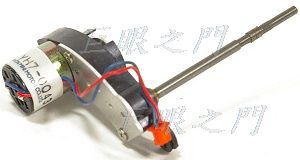

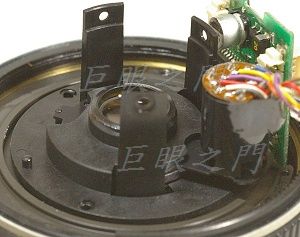

紅框中的馬達是本來的自動光圈控制機構,撥動一下可以把光圈打開,用鑷子把擋片拉掉就好。
這個光圈控制機構要改的話還很麻煩呢,怎麼做光圈手動控制呢,不管了,反正我不負責改。
這是原來黏住擋片的位置,其實此鏡的擋片是灰色半透明的,有點奇怪。但即使擋片取下,光圈縮起時還是全部擋住,光圈葉片不能再修了,很薄,反正要另外設法用手動控制,手動控制時就會打開。
這是拉出了擋片。

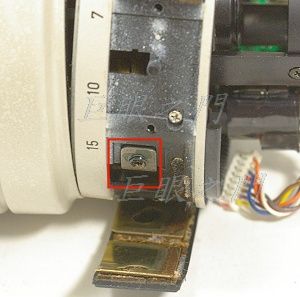

因為還要拆,所以變焦環要拆下,把橡皮拉開一些,這裡有個螺絲,鎖著一個零件,要拆掉才能把變焦環取下。

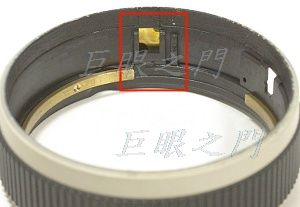

變焦環取下,這個凹槽是與裡面變焦桿連動的,變焦桿原來是卡在這個凹槽中。
左方紅框中是變焦桿。右方紅框是無限遠限制機構。
其實本來鏡身上還有一節外殼,已經取下,中間的紅框中的位置,在四周有好幾隻螺絲,都拆開就可以將中間的外殼取下。
因為鏡組中有個彈簧不隻怎麼彈進去的,反正弄不出來,於是就乾脆把前鏡組拆出來,複螺紋有許多轉進去的角度,要記得轉進去後,無限遠裝置會在圖中的缺口範圍內移動就對了。
前鏡組轉開,終於把彈簧弄出來。

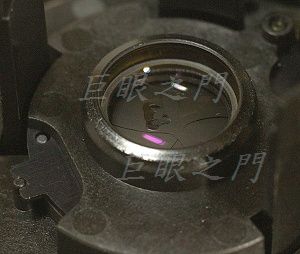

後來又注意到此鏡光圈撥開時,發現裡面的鏡片面上有一層翳霧狀的髒污,會造成反差降低,但是變焦拆再拆可就不在行了,怕搞壞,而且我的環境不適合清理鏡片,看鏡主找專家清理吧。

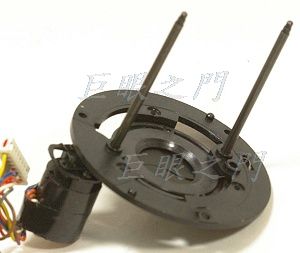

其實這個零件要裝回時非常麻煩,因為這兩隻桿子是裡面鏡組的導軌,抽出來之後裡面的鏡組有點歪斜,裝了好久還是裝不上,後來發現要把這個機構像圖中的方向,桿子朝上裝,這樣就比較好裝了。
要注意的是圖中右方的桿子基部右邊一點點,有個凹槽,裡面有個小小的彈簧片,拆的時候就要注意了,忘了拍,不想再拆一次,太麻煩了。
