以前改過,那時就覺得這個可以改 PK 開光圈對焦,這次就這樣改,不果還真不好搞,裡面空間太小了。

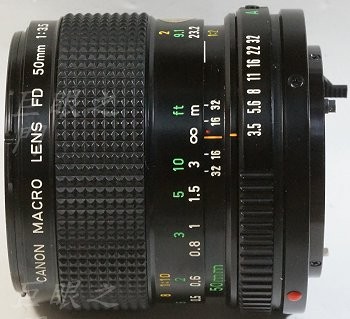

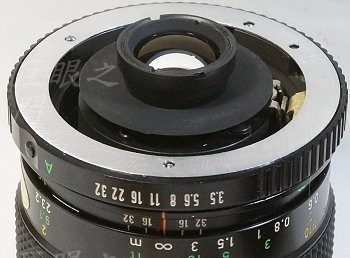

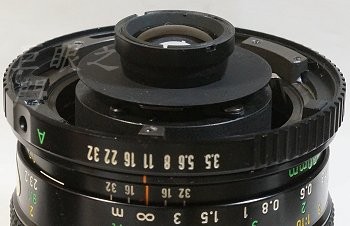

尾巴拆掉,後鏡組很凸出。

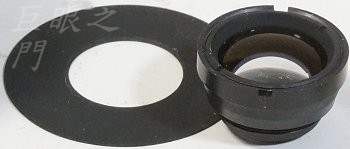

後鏡組可以轉下來,下方還有個檔光的環。

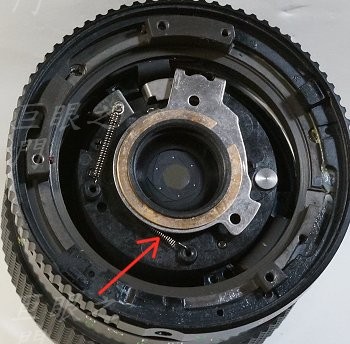

這隻彈簧要拆掉,用不到。
原來的光圈控制核心,這個鏡改 PK 的話核心無法再利用,因為沒有空間,後鏡組太凸出了。

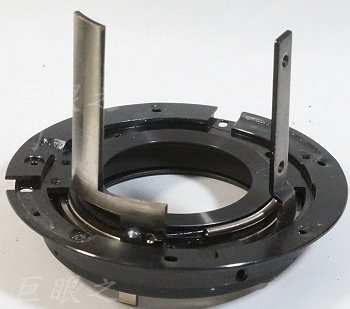

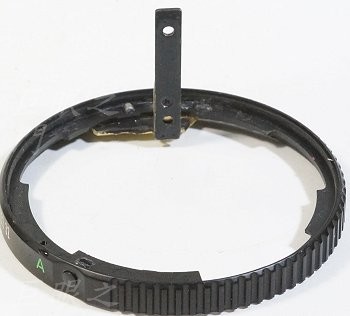

另一個角度,雖然這個核心無法利用,不過這兩個長桿子還有用,都要切下來。

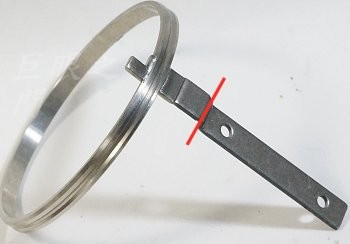

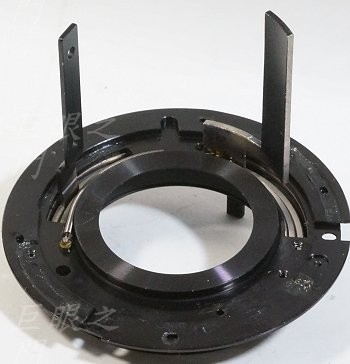

光圈連動桿,要由紅線處切開。

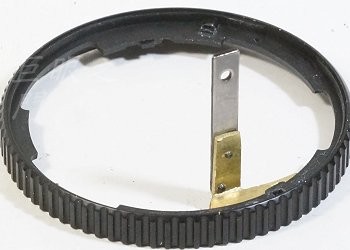

跟以前一樣,做個銅片將光圈環與連桿結合。

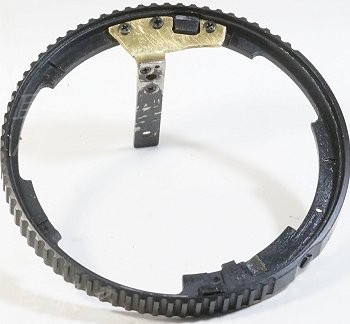

另外一面,要由連桿向外鎖,因為連桿材質是鋼的,而且很硬,只能用鑽石磨棒磨出螺絲孔,用鑽頭不行,鑽頭都鑽壞了。
做好後要噴黑。
裝回去,光圈連動桿完成。做這個其實很麻煩,因為光圈位置要剛好,要慢慢測試打磨。

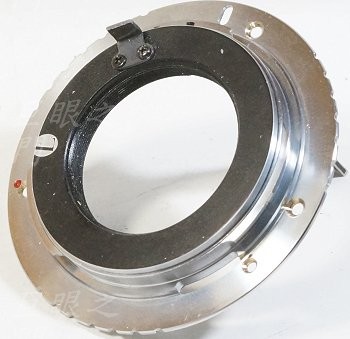

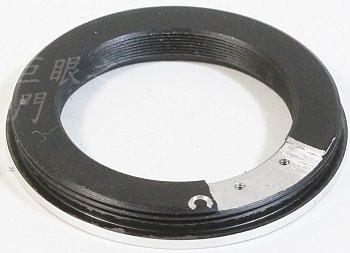

與以前 Minolta 微距鏡改 PK 一樣,用 M42 轉環來做為壓光圈桿轉動的核心,把適當的位置銑掉一些,免得鎖上銅片後會頂到後鏡組底下的檔光片,銑掉約 1 mm 左右。

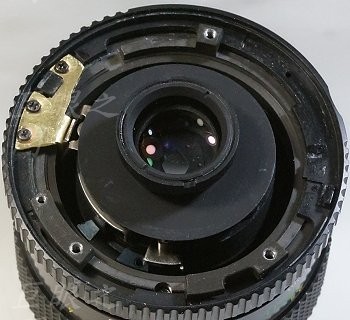

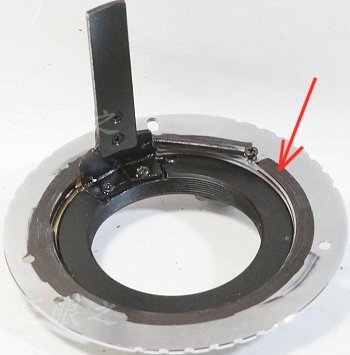

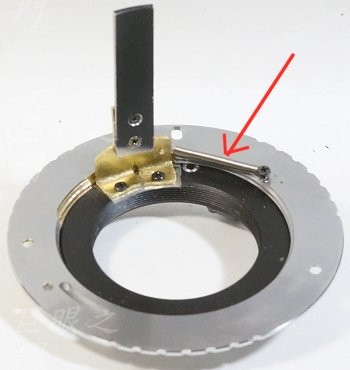

也一樣做了銅片將原來的壓光圈桿與 M42 轉環結合,這是完成圖。桿子要靠外面一些,會頂到 PK 接環內側的螺紋,所以螺紋處要銑掉一些。箭頭處要拉一根彈簧,因為靠鏡身內的彈簧,力量似乎有些不足,所以增加一根彈簧輔助一下,這根彈簧彈力還不能太大,否則 PK 機身內的壓光圈桿壓力會被抵銷太多,那就無法壓到光圈全開。
外側,適當的位置鎖上壓光圈連桿。
裡面的連桿要噴黑。箭頭處,接環內側可以能無法遮住的位置也塗黑。

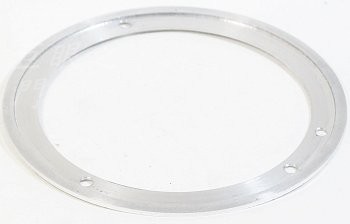

猜想無限遠調整裝置應該在前面濾鏡環的遮光罩內,但是遮光罩拆不出來,只會轉,但不會出來,只好放棄。因為是過焦,所以尾巴要墊高,差了約 4.5 mm ,於是仿照原來鏡尾的形狀車了個薄的鋁環,一方面墊高,一方面也壓住光圈環。
墊環放上去。

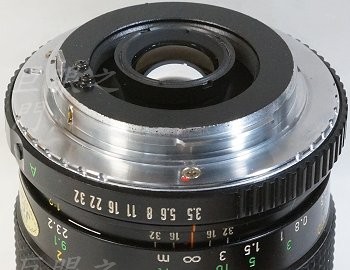

接環以及壓光圈的機構裝上。

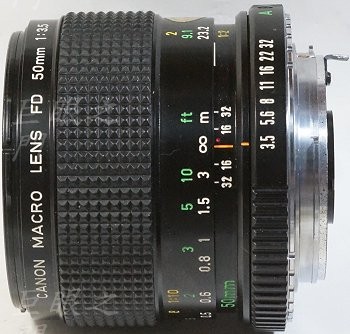

完工。看看不難,但是裡面東頂西頂還是很難搞,時間都花在調整修磨,但總算是改出來了。
