以前改過兩隻 Canon 55mm f1.2,這隻則是 New FD 50mm f1.2,外觀看起來很小巧,不注意的話,看不出來是光圈 1.2 的鏡頭,網友想把它改為 EF 接環。

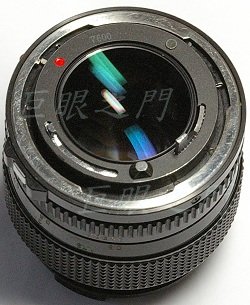

這是很典型的 New FD 鏡尾。
這是光學結構,六群七片,應該還是屬於雙高斯。
改 EF 的話,尾巴一定要車掉,拆的時候先把邊緣的三隻螺絲拆下,後面的鎖環就可以取下。
鎖環取下後的外觀。
把紅框中的螺絲拆下,就可以將鏡尾的外環拿掉。
外環取下了,裡面有個鋁環也可取下,圖中鋁環反光,看不清楚,鋁環是原來光圈環與內部光圈機構連動的裝置。鋁環取下後,將光圈環轉一下,在適當的角度也可以取下,但是要注意定位鋼珠。
千萬要注意!原來 New FD 的鋼珠長的不一樣,不是圓的,是圓柱狀的,所以千萬不能搞掉,掉了恐怕很難配到。因為鋼珠(應該說是鋼柱)不一樣,定位凹槽也不是圓的。
評估要車掉多少時,需要將光圈全開比較好弄,此鏡既定狀態為縮光圈,所以如紫色框中用個小鐵絲將壓光圈桿與光圈連動叉卡在一起,這樣就可以保持光圈全開。
綠色框中的螺絲取下,就可以將接環座子取下,但是螺絲有四隻,有一隻躲在光圈定位凹槽的塑膠片底下,所以要先把定位凹槽的塑膠片取下,紅框中是塑膠片的固定螺絲。

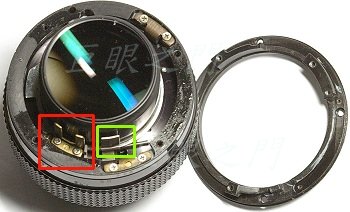

那些螺絲取下後就可將接環座子拿掉。紅框中的是光圈連動叉,綠框中的是壓光圈桿。
本來改鏡時座子並不一定要拆,那我為何要拆呢?說來話長,原因是用 M42 轉 EF 的轉接環來改的話,轉接環與接環座之間大概還有 1.7mm 左右的距離,必須要有一個墊環,墊環要用原來的接環外殼最恰當,但是那個墊環要是車到 1.7mm 的話,邊上會分家,所以要鎖在接環座子上面才好車。左圖中就是將接環外殼鎖回接環座子的外觀。
這是反面,原來的接環座子是可以夾上車床的。
這是車完之後的接環外殼,要作為墊環之用。 這個墊環很重要,在網路上有人改鏡不用墊環,直接將車個厚的接環鎖在原來的接環座螺絲孔中,但是那樣改有個問題,原來螺絲孔的位置會與 EF 接環的插刀位置衝突,其中兩個插刀的邊緣要磨掉,另一個要在插刀的中央磨缺口,看起來好像畸形,實在不太順眼。因此中間要有個墊環,墊環還是鎖在原來的接環座子上,但是轉接環是鎖在墊環上,這樣就可以在接環的邊緣上打螺絲,不必去破壞插刀,而墊環的厚度大約是 1.7mm,以 50mm 焦距的鏡頭而言,鎖三隻螺絲也夠了。
因為鏡主認為在小光圈時並不好對焦,不管是晶片還是眼睛,其實光圈小於 8 都不容易對焦,所以想到做個手動開光圈機構,有點像 M42 鏡頭的 A/M 切換開關,但是一放手光圈就縮回,這樣的機構,以前改某隻 Rollei 鏡頭時也做過。
做了個圖中的零件,黑色的是工程塑膠。
這是另外一面,當然最後表面要用黑色的 AB 膠封起來。
裝起來之後像這樣,銅製零件的下方,挖掉了一部份,以便容納銅片的厚度,裡面的弧度彎到剛好頂住內緣,左方則頂住縮光圈桿,將鏡外凸出處向順時針壓下時,就將光圈桿頂開,光圈全開,對焦就比較容易了,手一放開光圈就會縮起。
但是測試時發現此鏡的縮光圈彈簧彈力太小,那個零件有些摩擦力,所以又加上了一根彈簧,一端鎖在對焦定位器上,一端勾在銅製的零件末端,這樣幫忙一下彈回時就會比較順利。
座子的邊緣有凸緣,會壓到那個開光圈零件,因此右上方壓住的區域要磨平。
再來要做光圈連動,原來的連動很複雜,乾脆重作個連桿就好,用銅片製作了連桿,已經鎖在光圈環上。本來那個凸起處可以做的稍微寬一點,但是因為量錯了,只好將就,評估一下,強度應該夠所以沒有重作。
這是反面。
零件都做好之後測試安裝,修到全部可用,可以開始正式安裝,要先把座子裝好,光圈定位凹槽也要裝上。
光圈環也裝上,連動桿就是這樣卡進去,所以銅片連桿的兩端要調整到剛好,不然會調不到 1.2 或是調不到 16。當然,凸桿的位置要量好,要調整到光圈環轉到 1.2 時光圈恰好開到最大。零件右方已經頂到原來的結構,所以改完之後光圈就無法轉到 A 的位置,不過既然改了鏡,當然也不會有自動光圈的功能了。
這個環車完了會有缺口,原來是靠比較上面的部位相連的,上面車掉之後就分家了,所以要用 AB 膠黏起來,黏起來的目的不是強度,而是避免在鏡頭側面有個缺口,黏的時候不能直接塗膠,因為會把座子一起黏住,要在兩個部份之間先墊一層薄的塑膠袋小片,膠硬化之後再把塑膠袋拿掉,並修飾邊緣。
這個墊環車的時候,要車到原來的螺絲頭的位置,原來的螺絲投要車掉薄薄一層,中間的十字凹槽變小了,不太好用,所以換成 2mm 的皿頭螺絲。後來想到其實可以不必車那麼多,應該還可以用調無限遠的方式來調整,不過後來想看看怎麼調無限遠,前面的銘環竟然拆不開,拆不開只好就算了。
這是裝上墊環的外觀。
這是原來的鏡尾,上面有光圈連桿、光圈壓桿等等的機構。紅框中的螺絲拆開後可以將內環取出,剛好作為鏡尾的護環,但是內環的外緣不太整齊,要磨一下。
把轉接環車一下,剛好可以裝進去。
這是外側的外觀 ,轉接環的外緣稍微車掉了一些,為何要車?這樣用久了黃銅不是顏色會變成不太好看的黃棕色嗎?原因是轉接環的外徑比光圈環大了一些,而且接環外緣距離光圈環很近,不車掉的話,操作光圈環不太方便,會被凸出的接環邊緣干擾,所以必須車掉一些才會好用。
把接環裝上,原來鏡頭上自動光圈的 A 檔位已經沒有用了,但是按鈕還是黏回去,不然會有一個洞。
側面的外觀,上方凸出的是開光圈的按鈕,接環外緣已經車到比光圈環稍微小一點。
討論一下此鏡是否能非破壞性改,基本上可以,如果要非破壞性改,那個接環的外環就不要車掉,就必須要重新做個墊環,但是邊緣要車的配合原來的一些凸凸凹凹,鏡尾護環也另做,如果不做開光圈按鈕,鏡身也無須磨縫,但是裡面光圈環還是要鑽洞以便固定連動叉,不過萬一恢復時外表看不出來。不過話又說回來了,除非是收藏級的外觀,否則改 EF 應該比 FD 好用多了吧,即使用底片機也有 EOS 系列可用啊,那恢復它幹嘛呢?
最後要黏對焦晶片了,對焦晶片先在 EOS5 的機身上測試,奇怪怎麼沒反應?難道是壞的,又用 EOS500 測試,結果是好的,怎麼試驗都一樣,也太奇怪了。去問賣家,原來 EOS5 的機身還有機關,紅框中有個小桿子,要順時針撥過去一些才行,也就是說鏡頭的接環要能頂住那個小撥桿,這就奇怪了,為何製造轉接環的工廠不把接環的插刀做的稍微多一點,直接頂住不就好了嘛。
於是只好在接環上修改,要把插刀延長,使它可以頂到機身的小撥桿,增加的量大約是 3mm,其實加這個小零件很麻煩,因為這個位置是插刀與機身彈簧插入的摩擦點,所以要用銅的,不能用鋁。要磨一個小塊的銅片,再把接環磨出凹槽可以容納小銅片,只用膠黏怕不夠牢靠,所以還要鑽小孔,鎖 一個小螺絲,最後表面要塗上 AB 膠封起來,免得脫落。

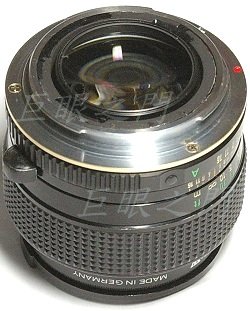

這是最後完工的照片,裝上 EOS5 也可以顯示光圈 2.0 了,不過還是有點詭異,有時候裝上機身時不會顯示 2.0,但是將機身的模式轉盤重新轉動一下,又可以顯示 2.0。

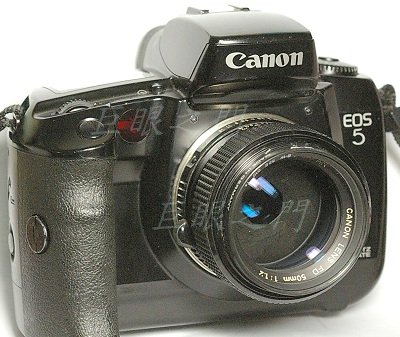

裝上機身的外觀。這是第一次改 Canon New FD 接環的鏡頭,本來以為不好改,不過改起來並不困難,只要將鏡尾外環車成墊環,再做個光圈的連動叉,裝上接環就好。但是因為要裝那個開光圈按鈕,倒是多了許多工時。雖然不難,但是改此鏡很花時間,因為有許多機構會打架,許多地方要磨要修,光圈又要對的準,做那個光圈連動叉也花了許多時間,主要是調 整位置,一開始還做錯,又重作。就像寫程式,寫主體並不難,但是要考慮許多狀況就要花許多倍的時間去除錯、去寫界面等等。
至於此鏡畫質如何?據鏡主試拍的結果,在光圈大於 2.0 時,有些糊,縮小後則正常。其實大光圈鏡頭在最大光圈會糊,理論上很正常,因為光圈越大,球面像差就會越明顯,在數位單眼上,我用測試過的大光圈鏡頭,只有 Contax 50/1.7 以及 Pentax 50/1.7 在最大光圈不會糊,其他的 Rollei 50/1.8、Rollei 50/1.4、Contax 50/1.4、Canon 的另外兩隻 55/1.2、Pentax 50/1.4、以及其他不太記得的一些 1.4 鏡頭在內,全部都會有程度不同的糊。但是在底片機上這些問題似乎並沒有人去特別提出,可能在底片時代,真的用到 1.2 拍攝的機會也沒那麼大,而且用到大光圈時可能現場條件也沒那麼好,也沒像數位時代都放大到超過螢幕的大小來檢視。
