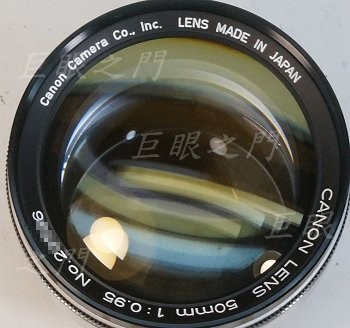

大眼睛,以前改過。這次鏡主本來要改為 LM 接環,而且要接在天工自動對焦環上面用,機身當然是 Sony 的 A7 系列。但是這個鏡尾巴太大了,改 LM 根本就裝不上天工環。最後是改為沒對焦系統的 LM 接環,這樣當然就只能算是改為 Sony E 接環了。
按鈕有凸出,凸出約 2.5 mm。下巴也凸出,凸出約 7 mm。本來鏡主說那就不要改了,但是想到,原來的對焦系統太大,那捨棄呢?不要對焦系統就好了啊!天工環的伸出量查網路,說是 4.5 mm,這樣可以對焦到 0.6 m,原來還只能對焦到 1 m,這樣夠近了吧。當然啦,如果改為有對焦系統的,那就可以對到更近,但是就算了吧,對到太近也沒道理。

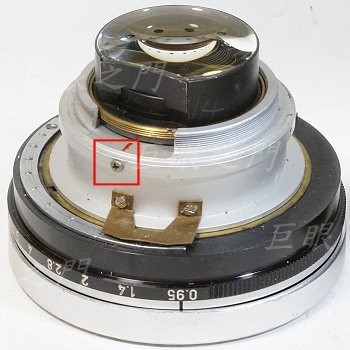

鏡心拆出來,如何拆,請自己查以前的資料。這裡原來就有個螺絲孔,不過並沒有裝螺絲,借用這個孔,鎖一個螺絲做為定位。

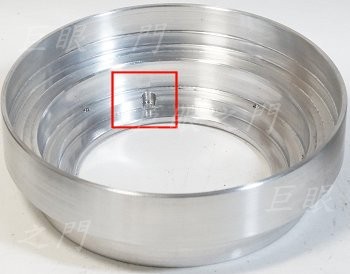

車了個鋁環,要套在鏡心上,這還真不好車,因為內徑外徑差太大,要用很厚的鋁筒子來車。紅框中藥挖個凹孔,配合鏡心上的螺絲做為定位,這樣外殼才不會亂轉。

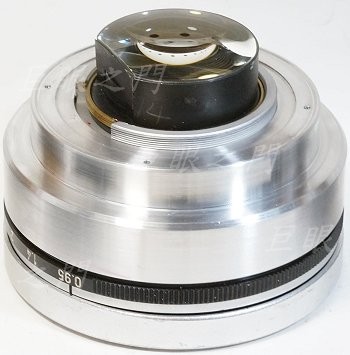

套在鏡心上。

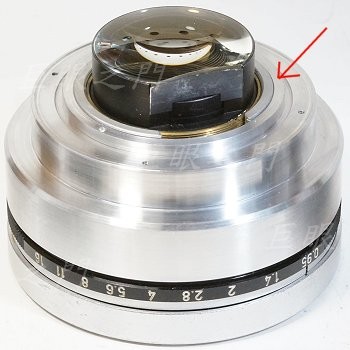

做了鎖環,鎖在原來的螺紋上。

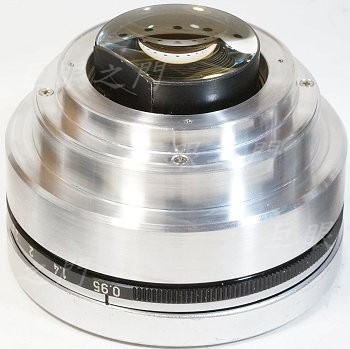

上面再鎖一節鋁環,最後面要鎖 LM 接環。

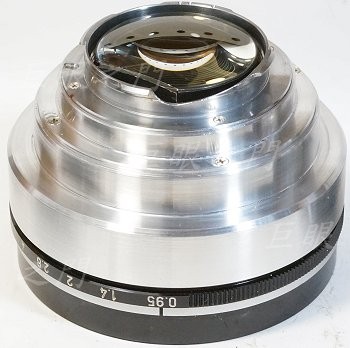

鎖上接環。

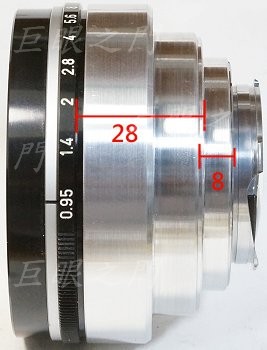

側面,這是大約的尺寸,由光圈環凸出處的邊緣到第二節的面,大約是 28 mm ,第二節的底面到 LM 的接環面大約是 8 mm。

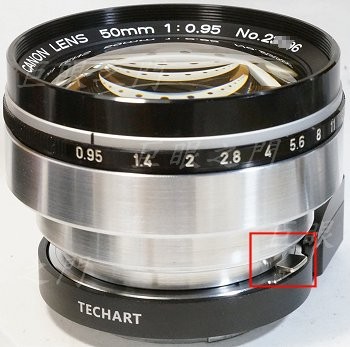

裝上天工環,車的尺寸要注意避過這裡的按鈕,不會頂到。查網路資料,說接天工環的鏡頭不能重於 700 公克,這個鏡這樣改起來,大約 500 公克左右,應該推的動吧。

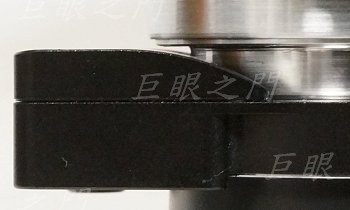

鏡身與天工環之間有約 0.4 mm 的縫隙,不會頂到就好。

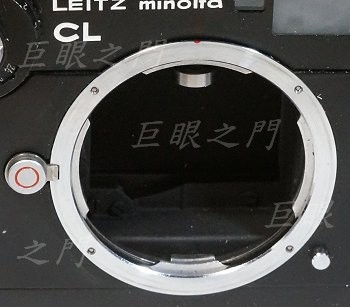

要注意最好不要真的裝到 LM 機身上,因為最後面的鏡片可能會頂到裡面的連動輪。本來的設計如果裝在 LM 機身上並不是這樣的角度。
