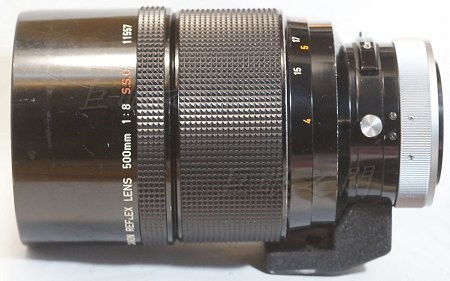

這隻也改過，以前是改 EF 接環，這次要改 Nikon F 接環。
此鏡的光學結構似乎與 NFD 的是一樣的。

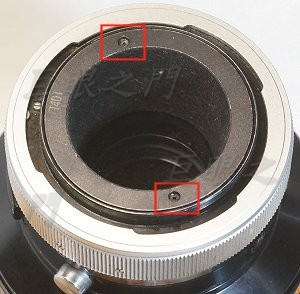

尾巴。這兩隻內六角的止付螺絲鬆開就可以把鎖環拆下，鎖環拆下後就可以把座子取下了。

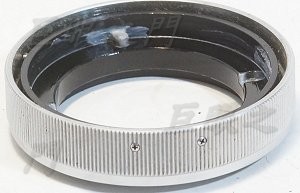

鎖環拆下。

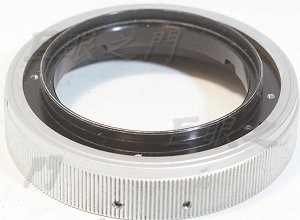

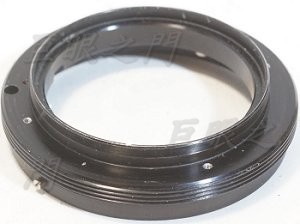

座子取下，這個座子完全由鎖環鎖著，所以鎖環很重要。
內側。

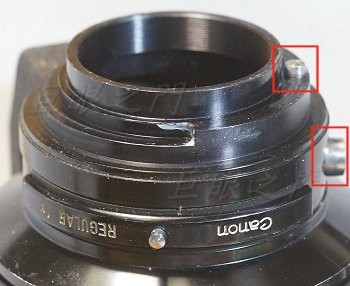

這些機構是腳架環轉動角度定位用的，下方紅框中的按鈕按下去上方紅框中的凸起會縮入，於是接環座子就可以轉 90 度了。

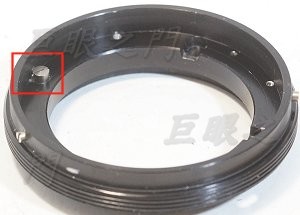

這是控制腳架環轉角度的機構。
內側。

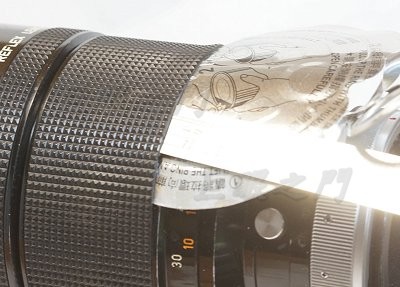

以前沒找到無限遠調整機構，這次改 Nikon 不太好弄，必須要找到無限遠調整才行。猜想還是在花紋橡皮內，但是花紋橡皮很難剝下，要這樣用薄金屬片塞進去使花紋橡皮滑出來才行，裡面還有膠黏著，要用鋼尺先伸進去把膠弄開，搞這個花了很多時間。

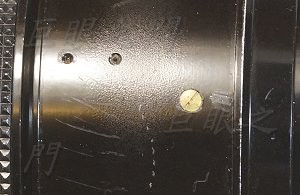

以前認為左方的內六角螺絲不是無限遠調整，其實就是這個螺絲，鬆開後這一節外殼與更前面的一段就可以相對轉動，就可以調整無限遠的位置了。
研究了一下，因為此鏡的尾巴座子用鎖環鎖著，所以鎖環與座子的機構不能做大幅修改，只能把新的接環鎖在原來座子的後面。不過因為反射鏡的法蘭距可調空間很大，所以無限遠沒有問題。

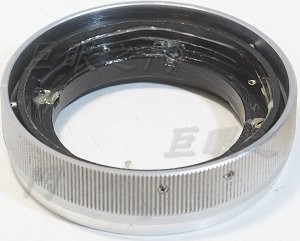

如果把原來的零件後面直接鎖新的接環，中間會有縫隙，因此用原來的鎖環還是轉上去黏死，這樣可以遮住縫隙。
內側。

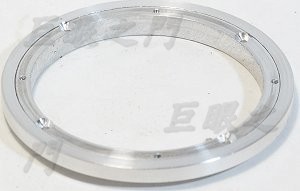

做了鋁環要鎖在新的接環與原來的座子之間。

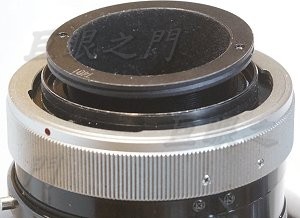

鎖上鋁環。這個鋁環其實是內外兩個環組合的，因為一時手邊沒有夠厚的鋁材，而且厚的鋁材不好切，所以先用薄的內環，再加上一個外環。
因為有腳架環，所以新的接環必須裝上相機後腳架環的角度要夠水平，新的接環角度就很重要，要先把內環側面用止付螺絲縮著，調整到對的角度再做好記號去鑽新接環的螺絲孔。完成後，再把外環黏上，黏這個外環的目的，一來是新的接環與舊的接環之間突然變小了有點難看，再來是薄的內環直接鎖新的接環怕鎖螺絲的位置會有缺口漏光，所以要增厚。

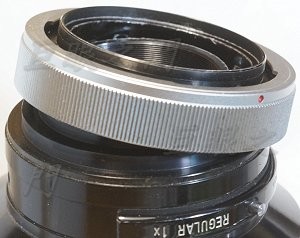

把原來的鎖環鎖回去。

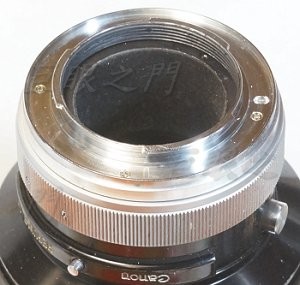

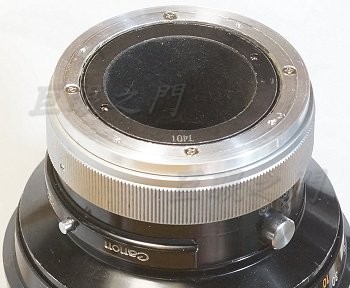

鎖上新的接環。

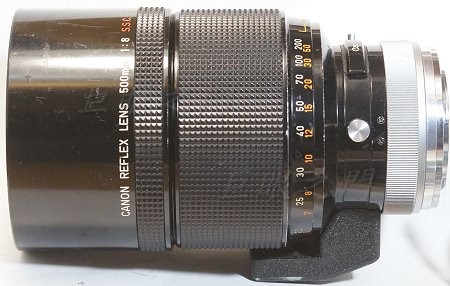

都裝回去，完工。
