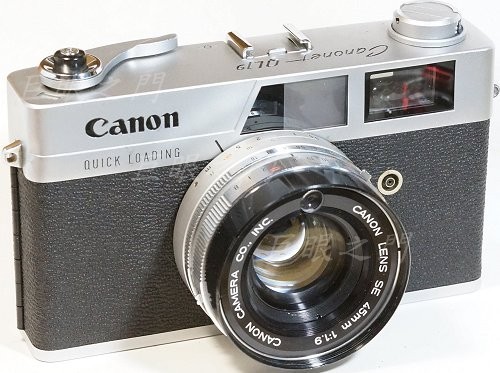

老相機要殺鏡頭改 Sony E 接環，原來的光圈壞了。

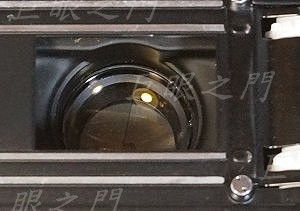

裡面後鏡組可以拆，但是現在不用拆，等下再拆。拆鏡組不是由這裡拆。

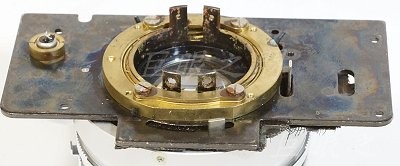

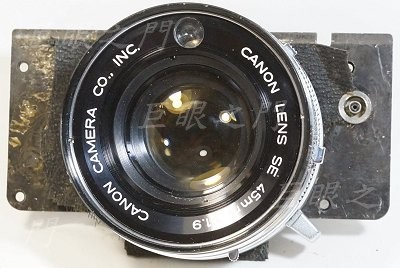

把蒙皮掀開，鏡頭是鎖在面板上，面板又鎖在機身上。
後面的遮光護罩有螺絲鎖在鏡組後面。
遮光罩取下。

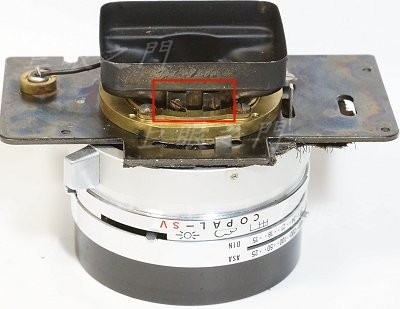

這裡有兩個對焦定位器。

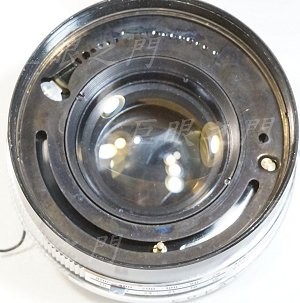

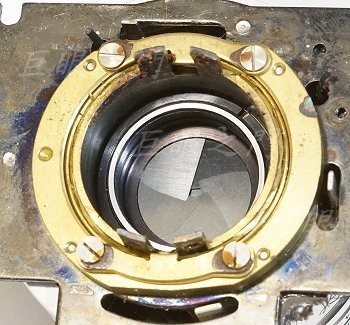

後鏡組已經取下，裡面有鎖環。

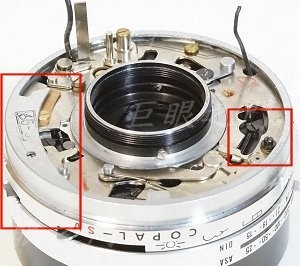

鎖環拆開，把鏡組取出，左方紅框中的是光圈機構，有弧形的形狀以及槓桿，這附件的零件不確定前不要貿然拆除，怕會影響光圈運作。右方紅框中的與光圈無關，但是裡面的兩隻螺絲都還要用到，所以要留著。其他的凸出物應該都可以剪掉或是拆掉。

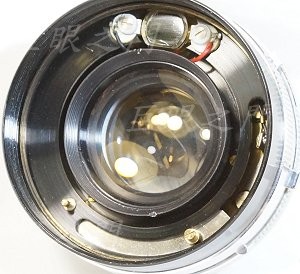

後面還不知道要如何打開取快門，所以先研究一下前面。銘環拆開，底下有金屬片，小孔洞是調整進入下方 CdS 光電池的進光量，那是測光表的機構。
再拆。
前鏡組取下，這裡有三隻螺絲將黑色的環鎖住。

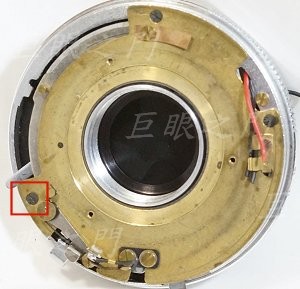

再拆，旁邊有螺絲，還可以拆。
再拆。

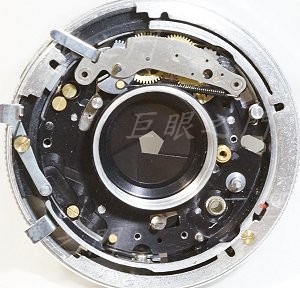

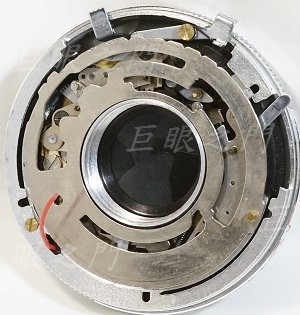

裡面的零件已經拆的差不多了，只剩下自拍器，這個組件是用鉚釘釘上的，很難拆，算了，不拆了。研究半天似乎前面也無法拆到快門葉片，放棄，應該還是由後面拆才對。

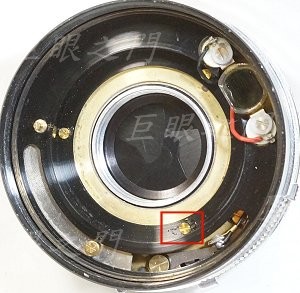

後面的也拆的差不多了，原來又是玩這種把戲，最右方的螺絲是光圈機構，不要動，要把其他三隻都拆開就可以開外面的後蓋，每隻螺絲外觀都不同，所以一開始不知道是哪些螺絲要拆。

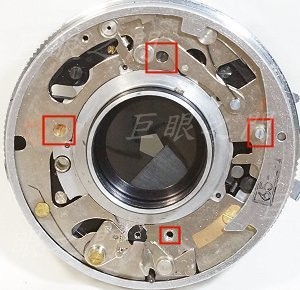

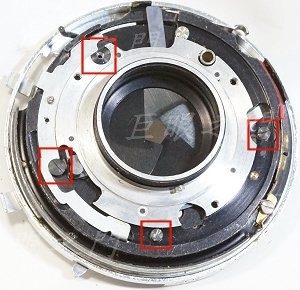

後蓋拆開，裡面這四隻螺絲要拆開才能真的將後蓋打開。

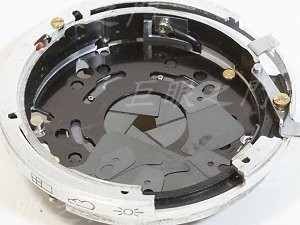

打開了，快門葉片可以取出，但是光圈很緊，其實應該是有油漬，用去漬油沖洗一下就好了。但是如果以原來的狀態而言，要處理這個光圈應該很貴，因為要拆一堆零件才能處理到光圈。

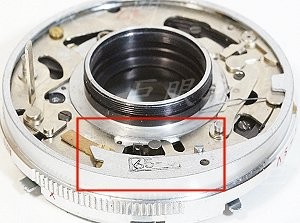

這裡是光圈機構。

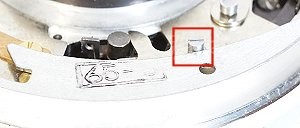

這個小柱狀螺絲與弧形部份連動而控制光圈。

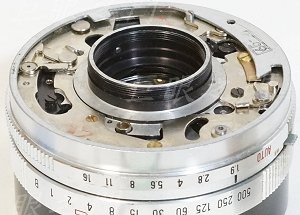

裝回去，但這樣還不行，因為這樣光圈會超過 f1.9 ，另外一端會轉超過 f16，還要把原來的限制機構裝回去。

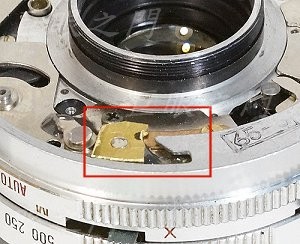

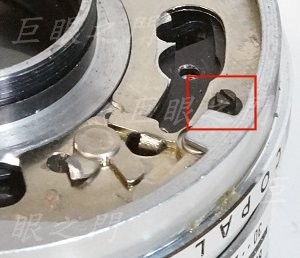

這個弧形的末端要裝個金屬片頂住，這樣才不會超過 f1.9。

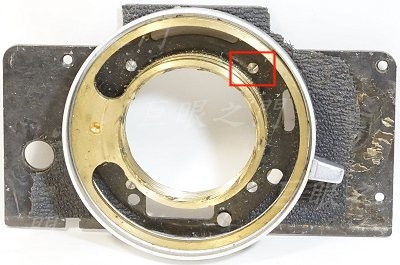

這裡的螺絲也要裝回，光圈環上的凸起頂住才不會轉過頭。

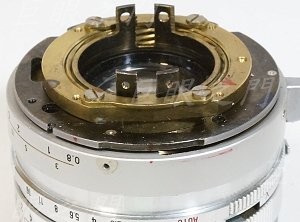

接下來要處理座子，四隻螺絲鎖住，要拆開。
把矩形的部份車成圓的。

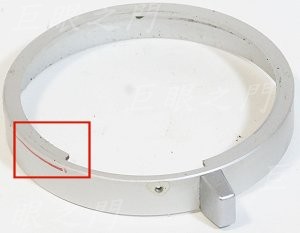

原來的對焦環，原來對焦時並不是對準鏡頭中線，本來就是偏的，看此網頁的地一張圖就知道，是偏斜在觀景窗旁邊的。但是改鏡還是改到能對正鏡頭中線比較好用，所以這個限制對焦範圍的缺口要磨大些。

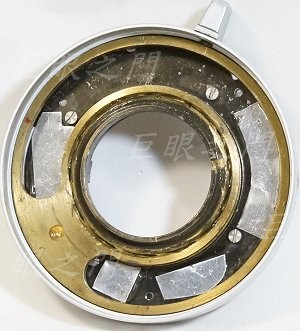

座子上原來有些孔洞，都要用薄鋁片補起來，否則會漏光。
這個定位器太長，用不到這麼長。
由原來孔洞處切掉。

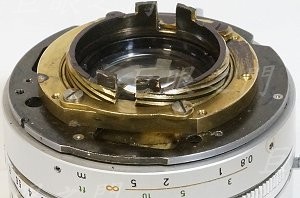

做個鋁環鎖在鏡身上。

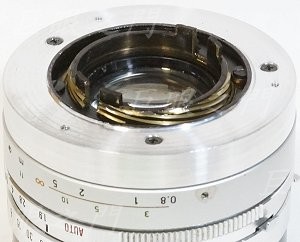

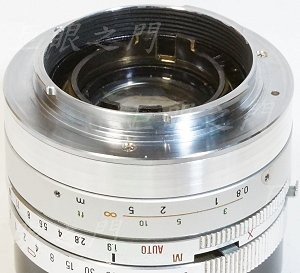

鎖上接環。

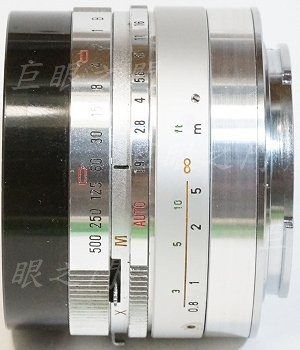

側面。
