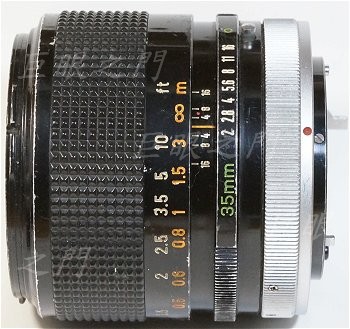

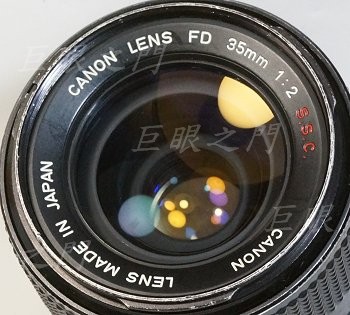

外表很滄桑的鏡頭,不過鏡片還不錯,應該以前是行家用的。

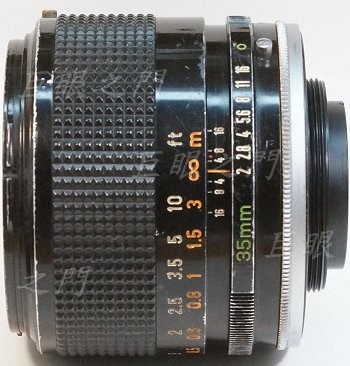

側面,很多磨損的痕跡。這個尾巴其實與其他的都差不多。
光學結構 8 群 9 片,第一片是很特別的凹面。

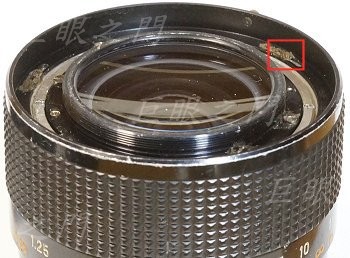

縫隙裡面有螺絲,要將白環轉下來才比較好拆。拆白環要把裡面的彈簧片壓下去才能轉,而且是反螺紋。

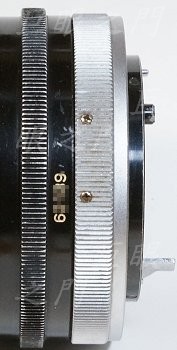

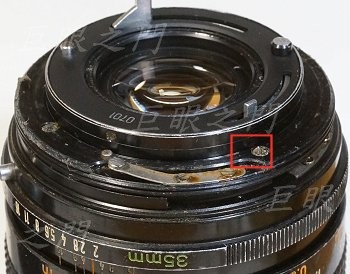

側面,這兩隻螺絲要拆掉,白環才能轉下來。

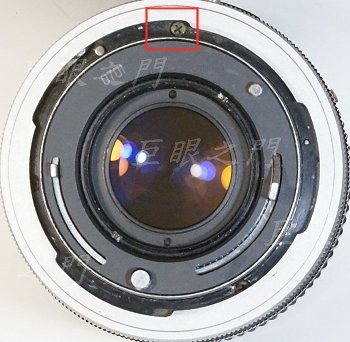

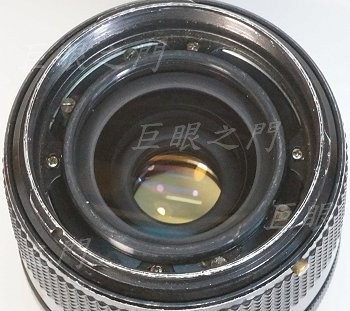

這裡週邊有三隻接環螺絲,都要拆除。

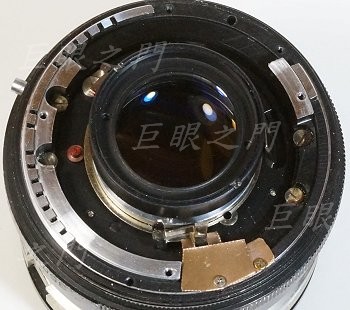

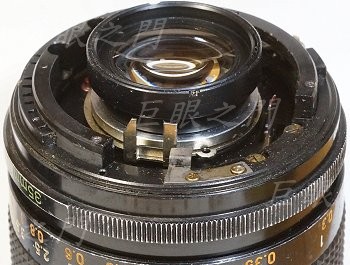

裡面的狀態,光圈環上有連動機構。其實看到的凸起並沒有直接與裡面的光圈機構接觸,原本是透過另外的連動環去連動的。
看看無限遠調整在哪裡,前面的銘環拆開,可以看到裡面鎖住濾鏡環的四隻螺絲,拆掉後就可以將濾鏡環取下。
這裡有三隻鎖住對焦環的螺絲,拆開後可將對焦環取下。

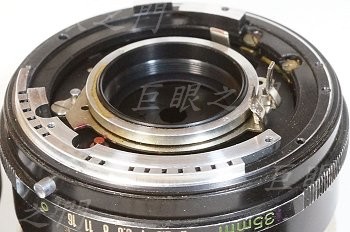

這裡就是無限遠調整裝置。
尾巴車到可以對焦無限遠,光圈環也要稍微車修。原來的對焦叉狀金屬片要弄彎,否則會頂到 M42 接環,因為 M42 接環內徑實在太小了。
重新做了連動機構,因為原來磨太短,又加上一片銅片。

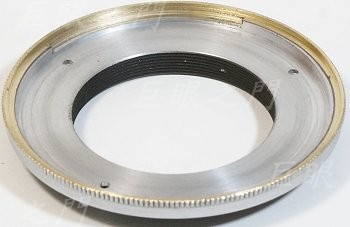

把 M42 接環車到可以扣上去,因為外面還有縫隙,所以用原來的鎖環粘上去再車修,與光圈連動機構衝突的位置還要銑掉一些。
裝起來。

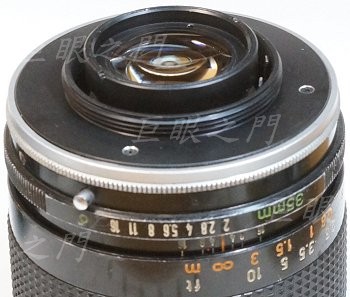

側面完成圖,尾巴有點凸出,不過鏡主要用在 Sony α 機身上,應該不會打鏡,如果打鏡,其實還有些車修空間,尾巴能不車就暫時不要車了。
D.T. Tang 製作 |
