Canon Demi 半格機 SD 28mm f2.8 改 Sony E 接環（拆機身鏡座改為轉接環）

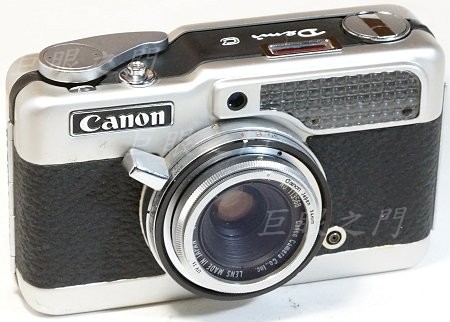

Canon Demi 老半格機，要把機身鏡座拆了改為 Sony E 的轉接環，有點挑戰性。

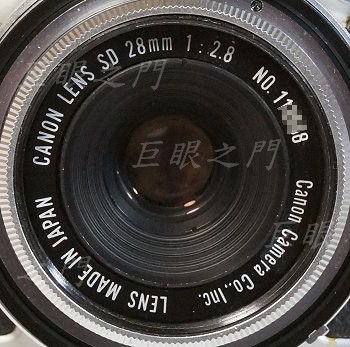

鏡頭的銘環。

鏡頭是可以換的，接環是螺紋的，直接可以轉下來。鏡座外圍有三隻螺絲鎖住。鏡座上雖然有兩個孔，看起來應該可以轉開，但是轉不動，其實裡面還有機關。

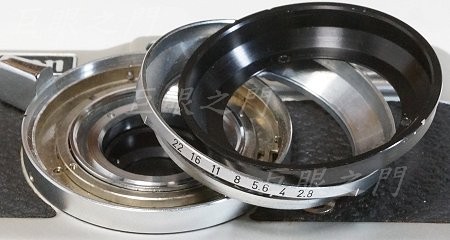

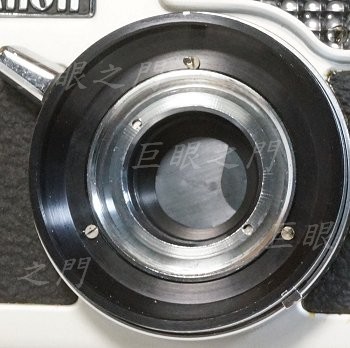

鏡座周圍的三隻螺絲拆掉，可以將有光圈標示的環一起拆下來。

這部分還連在機身上。

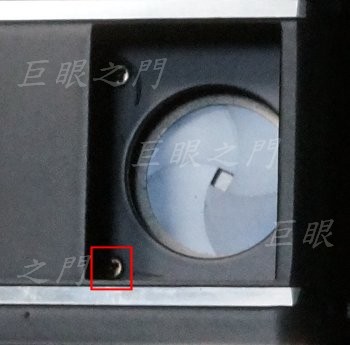

底片室內有四隻螺絲鎖住前面的鏡座。

這台機身是後置光圈，光圈在機身上。所以也不能只改鏡頭，那樣沒有光圈。

這個機身一定被拆過，因為鎖住鏡座的螺絲竟然是剪短過的，原廠應該不會這樣搞。四隻都被剪短過，還真是詭異，是拆了之後螺絲不見了嗎？

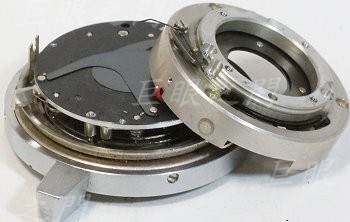

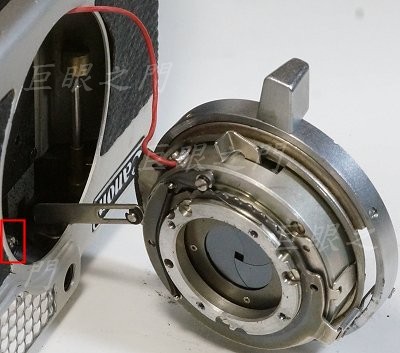

四隻螺絲拆開，鏡座可以取下，還有電線與連桿連著。電線剪掉就好，連桿有 C 型卡環，拆掉就好。紅框中還有鎖住鏡座板的螺絲，鏡座板也要拆出來利用。

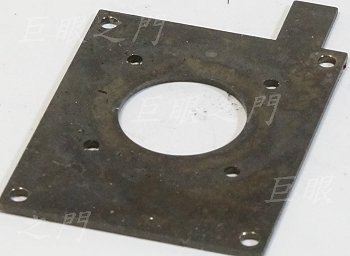

鏡座板拆出來了。

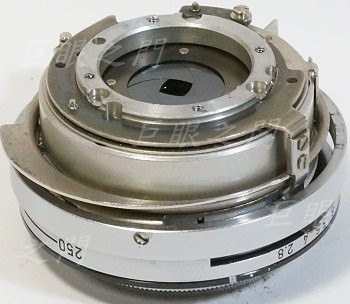

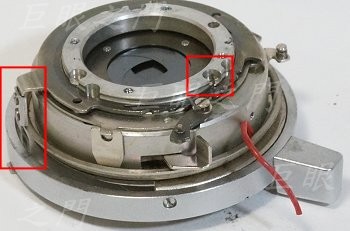

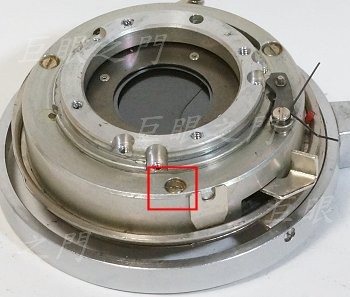

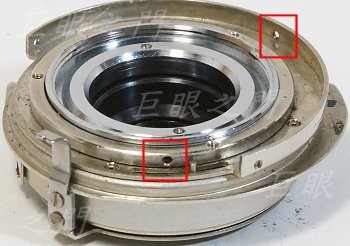

先處理鏡座，後面有兩個環控制一些與光圈有關的機構，結構有點複雜，很難形容。左方紅框中是控制光圈的，如果改 Sony E 接環，會因為這個部分太突出而無法「沉入」Sony E 接環，所以要改造。右方紅框中有螺絲鎖住後面控制光圈機構的圓環，都可以先拆掉。

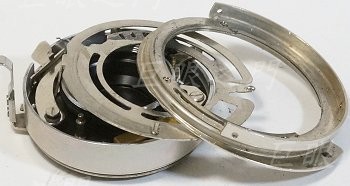

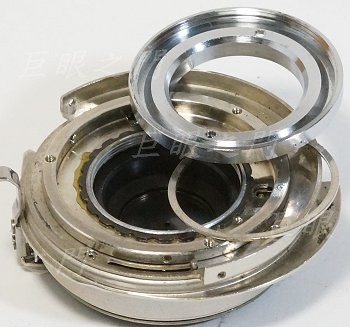

拆掉一層，還有一層。

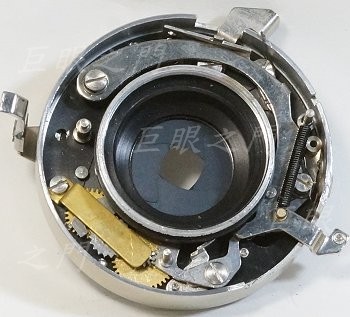

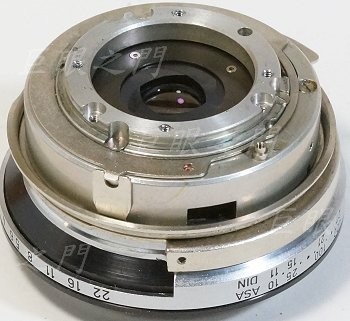

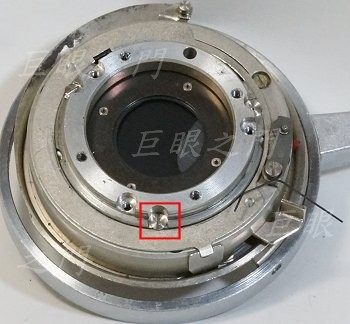

兩層光圈機構拆除後，鎖住後蓋的螺絲就會露出來。

看到快門葉片了，拆掉就好。

葉片拆除後，暫時先裝回去，繼續研究如何改。

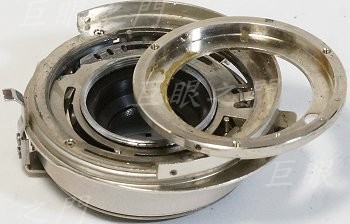

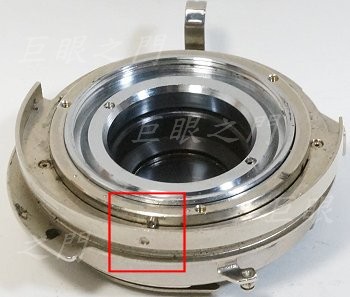

把外環拆除，發現鎖住裡面裝鏡頭座子的螺絲了，右上方那一隻要穿過外面零件的孔洞才能拆的到。

這隻止付螺絲要由這個孔洞中拆。

鬆開止付螺絲，鏡頭內座就可以拆出來。

裡面有個有荷葉邊的鎖環鎖住，要轉開。原來固定荷葉邊的小螺絲竟然不見了，所以應該是被拆過，而且不是復原的很好。

再拆。

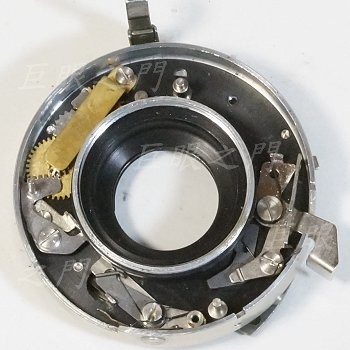

再拆。

突出物都沒用，再拆。

還要再拆。

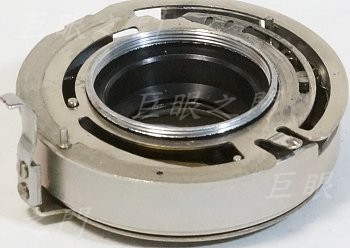

這個環一定要裝回去，因為與外面的環的高度有關。

這個連桿與缺口原來也是控制與光圈有關的，但是改鏡後原來的光圈控制機構要改造，會與此處的連桿位置衝突，所以這個機構要捨棄。

這個環突出物以及外圈都要磨掉，磨到比鏡座外殼的外徑再小一點點就好。

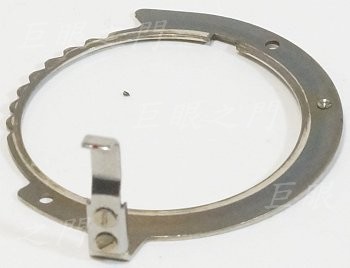

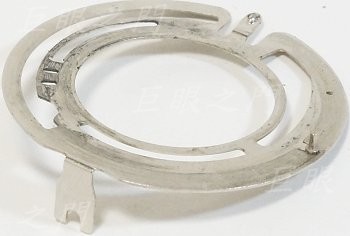

這是原來控制光圈的機構，突出物太長，進不了 Sony E 接環，所以要磨短。這個環暫時稱為 A 環。

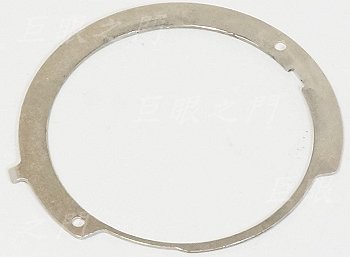

這是靠底下的環，暫時稱為 B 環。突出處要磨掉。此環裝回時，右上方缺口要與鏡座內的光圈機構卡住。

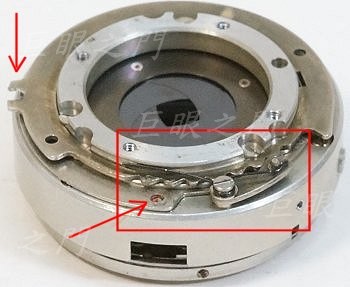

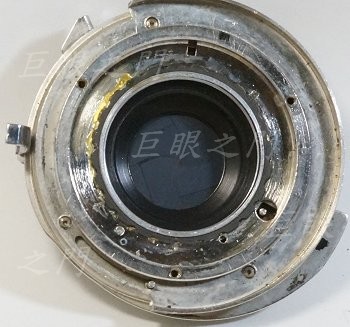

先把 B 環裝回。A 環磨短處要留個缺口，以便由外面控制光圈。右方紅框中的機構可以作為光圈定位鋼珠的作用，還是裝回去。下方箭頭處，原來 B 環上有光圈控制的機構，現在捨棄了，但是環的位置還是要固定，把環轉到原來應該在的位置，由孔洞中填入一些 AB 膠固定，真要拆其實也可以拆啦，不過這個位置要拆的機會很小，因為鏡座裡面只有光圈葉片，故障機會不大。

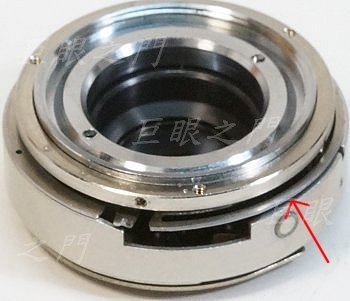

這個環的外徑磨到比外殼外徑稍微小一點，裝回去，原來更大的環就捨棄了。其面的零件都裝回去。

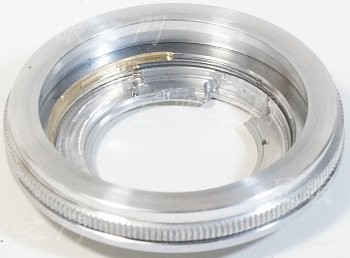

在 Sony E 接環內黏上一個 M25-M42 的螺紋環，後面挖掉，要安裝原來的方形的鏡座板，當然鏡座板要先車圓。

這一面要依據鏡座後面的凹凹凸凸，在適當處銑掉一些。右方是要避過鏡座上的光圈定位機構。左方是要避過 A 環的光圈連桿突出處。

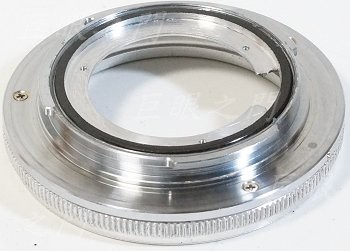

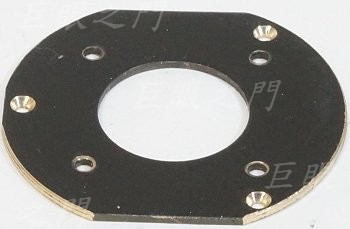

鏡座板車成圓形。邊上鑽三個孔，以便固定在 Sony E 接環內。

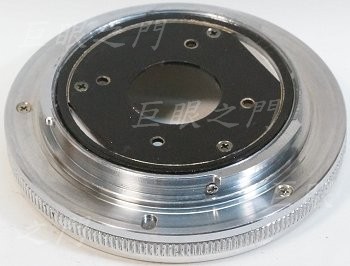

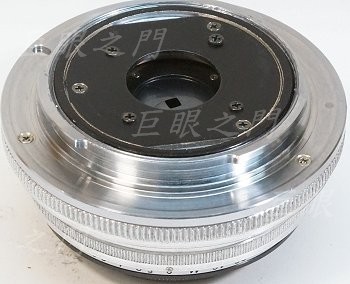

鎖上。尾巴挖的深度要配合鏡頭的無限遠，這隻鏡頭其實也無限遠調整裝置，但是製作時最好稍微過焦一點點，因為 Sony E 接環的機身有時組裝的不太精準，無限遠常常會有些誤差。

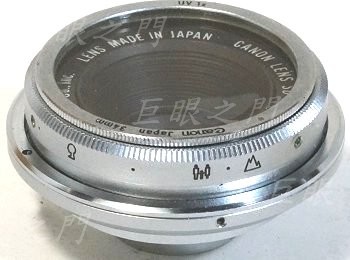

這是鏡頭，尾巴是螺紋接環。

此鏡為後置光圈，光圈在機身上，所以鏡頭本身沒有光圈。

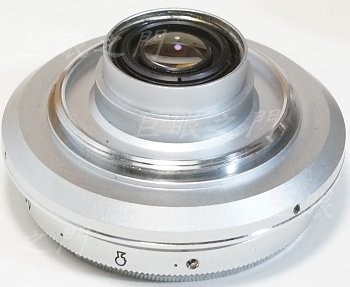

正面，原來裝了一個原廠濾鏡。因為焦距只有 28 mm ，所以對焦也只是用圖像估焦。

鏡座外圈以及對焦環上都有止付螺絲，因為原來是螺紋接口，鎖上去時，鏡頭中線不一定對到機身中線。因此需要有調整機構，鏡座最外圈止付螺絲是調整鏡頭中線位置，而對焦環上的止付螺絲則是調整無限遠的。

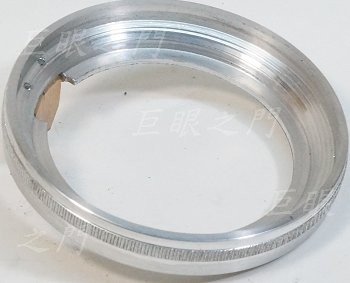

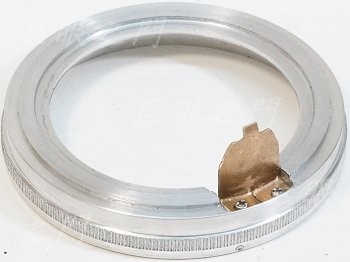

做了鋁環要放在 E 接環以及前面的光圈數值環之間。銅片是與光圈機構連動用的。

另外一面，要配合光圈數值環外面的斜斜的外型。

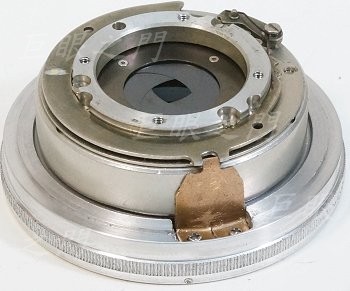

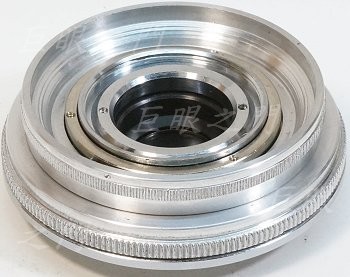

要這樣卡著，與原來的機構相比，外徑已經縮小不少，這樣才能「沉入」E 接環。

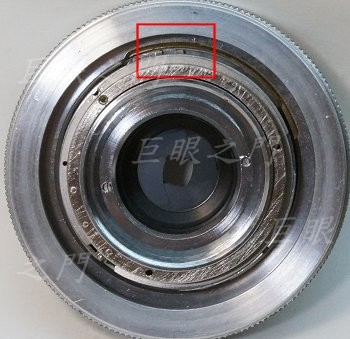

由縫隙中可以看到光圈機構的缺口。

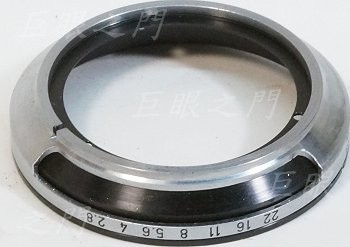

光圈環裝上。

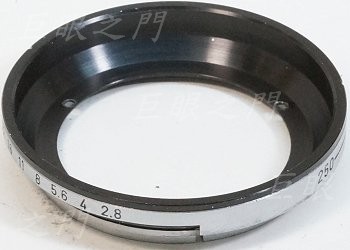

把光圈數值環與最前方的黑環黏起來就好，原來本來有些連動定位的機構，不過都磨掉了。這兩個環之間也不太需要再拆，所以黏死就好。當然如果用螺絲也可以，但沒有必要，而且螺絲鎖會有應力，可能會稍有變形，那光圈環轉起來某些角度可能又不順。

另外一面。

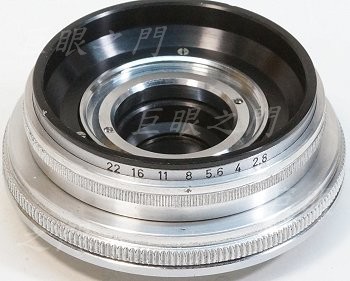

鎖回原來的位置，光圈環的形狀就是要配合至樣鎖回去時，轉起來要滑順。

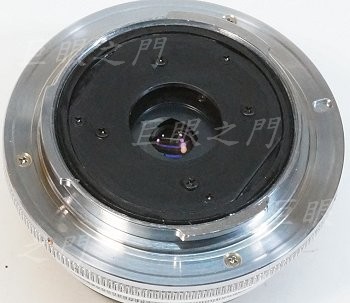

背面鏡頭鎖上。

原來露鋁處要塗黑。不要塗了再鎖，因為那樣塗料有厚度會影響。

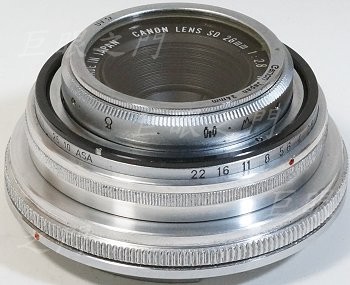

完工。正面的外觀，側面對光圈值與裝鏡頭的紅點都用紅漆點一下。搞這個其實不太建議，因為比預期花的時間多，也表示改起來不太便宜，是否划得來，當然見仁見智了。

效果如何？用 Sony A7 測試一下，光圈全開 f 2.8。邊緣較模糊，此鏡本來就是半格尺寸的，邊緣會有暗角很正常。

縮兩級 f 5.6。

再縮兩級 f 11。

縮到 f 22。
