整體外觀忘了拍，反正網路上都找的到。尾巴拆很多了，請自行參考其他網頁。這隻鏡的鏡主由日本購入，竟然是地雷，日本人現在怎麼這麼沒誠信！裡面有個零件斷了，所以變焦不正常，想拆看看。

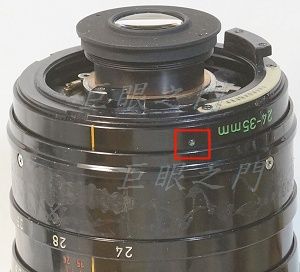

這裡的螺絲要鬆開，可以把有 24-35mm 字樣的環向鏡頭前方縮入，裡面還有螺絲。

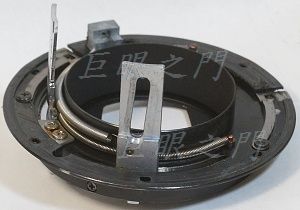

這隻的尾巴不太好拆，因為這個光圈連動桿有孔動，要卡住裡面的光圈機構，所以拆的時候要在某個角度才能把它拉出來。
光學結構 9 群 12 片，最前面是非球面鏡。

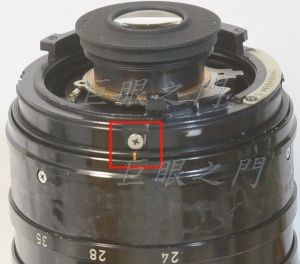

這裡會露出螺絲，可以鬆開。

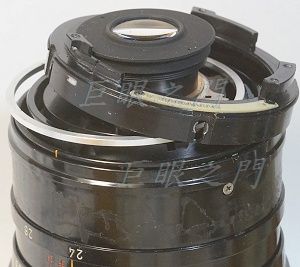

這一節可以拆下。
再把變焦環外的止付螺絲拆開，就可以將變焦環由鏡頭後方取下，裡面的零件就露出來。

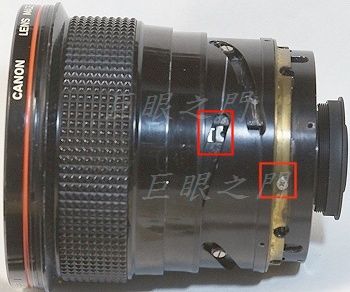

右方紅框中的螺絲鬆開，銅環也可以取下，如果要拆那個很多軌道的環就要把銅環拆下，不過拆到這裡發現左方紅框中的零件斷了，槽孔內的圓形滾輪也不見了。這個零件要看到全貌要由前面拆才行，後面都白拆了，反正已經拆了，給大家參考一下吧。
拆前面要由前鏡組拆，前鏡組上面有卡槽，忘了拍。

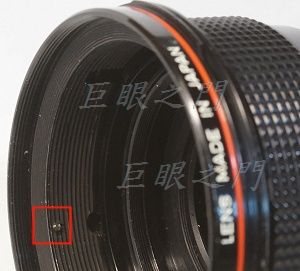

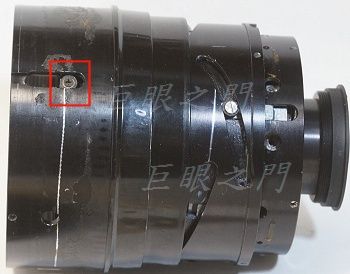

前鏡組拆下後這裡有止付螺絲，角度關係，不太好拆，原來還有膠，要噴些酒精泡一下。
小螺絲拆下就可以將前面的濾鏡環拆下。

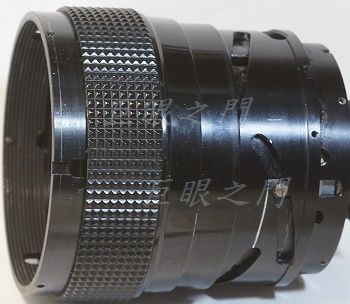

外面的花紋橡皮也可以拆下了。
橡皮拆下，這裡有三隻滾輪。
滾輪拆下就可以將中間鏡組取出。
這個零件斷了，形狀很奇怪，估計一下，要重作可能要搞三四個小時，最重要的是找不到滾輪，手上拆了幾個變焦廢鏡，結果大的太大，小的太小，短的太短，長的太長。長的不是可以切短？可是又找不到適合的螺絲。反正找不到適合的就對啦，於是放棄，寄回給鏡主吧。此鏡鏡片還算不差，就是這個零件壞了，留著當零件鏡吧。

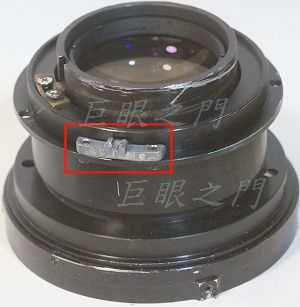

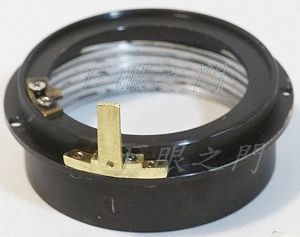

用銅片重新做了零件裝上。

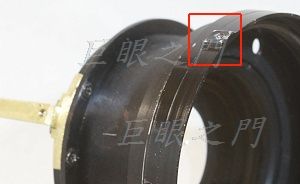

這個凸起，兩旁都是凹下的，裝回時要注意角度。

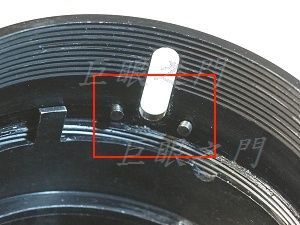

要對著這個兩旁有凸起的位置。
雖然重新做了零件，也找了滾輪裝上，但是不知道是零件剛性不足還是形狀精密度不夠，裝起來前鏡組有些歪，而且變焦時會有金屬摩擦音，研究結果也不知道是什麼原因，所以還是不能用。
